電子調速器（電氣大神教你玩轉直流調速器）

現在提起直流調速器，很多伙伴們會嗤之以鼻，然后甩出一句：都什么年代了，誰還用直流調速器啊！其實這個觀點純粹是被現在的變頻器廠家給帶偏了，直流調速器一直都存在于市場上，只不過保有量遠低于市場上的交流驅動產品而已。大到重工業領域（比如鋼鐵延扎線），水泥廠旋轉窯，壓煉生產，小到塑料擠壓，五金加工等行業……直流調速器都還在應用。市場上的變頻器品牌，就國產叫得上號的，估計一百個都數不過來，但直流調速器，真正土生土長的，一個都沒有。世界上生產直流調速器的企業，掰著指頭算，叫得上號的品牌不超過兩位數，不是說直流調速器的技術難度系數高，主要還是市場決定了產量。國產的高仿歐陸，易泰帝，其實都不是國產，頂多是將參數中文了一遍。

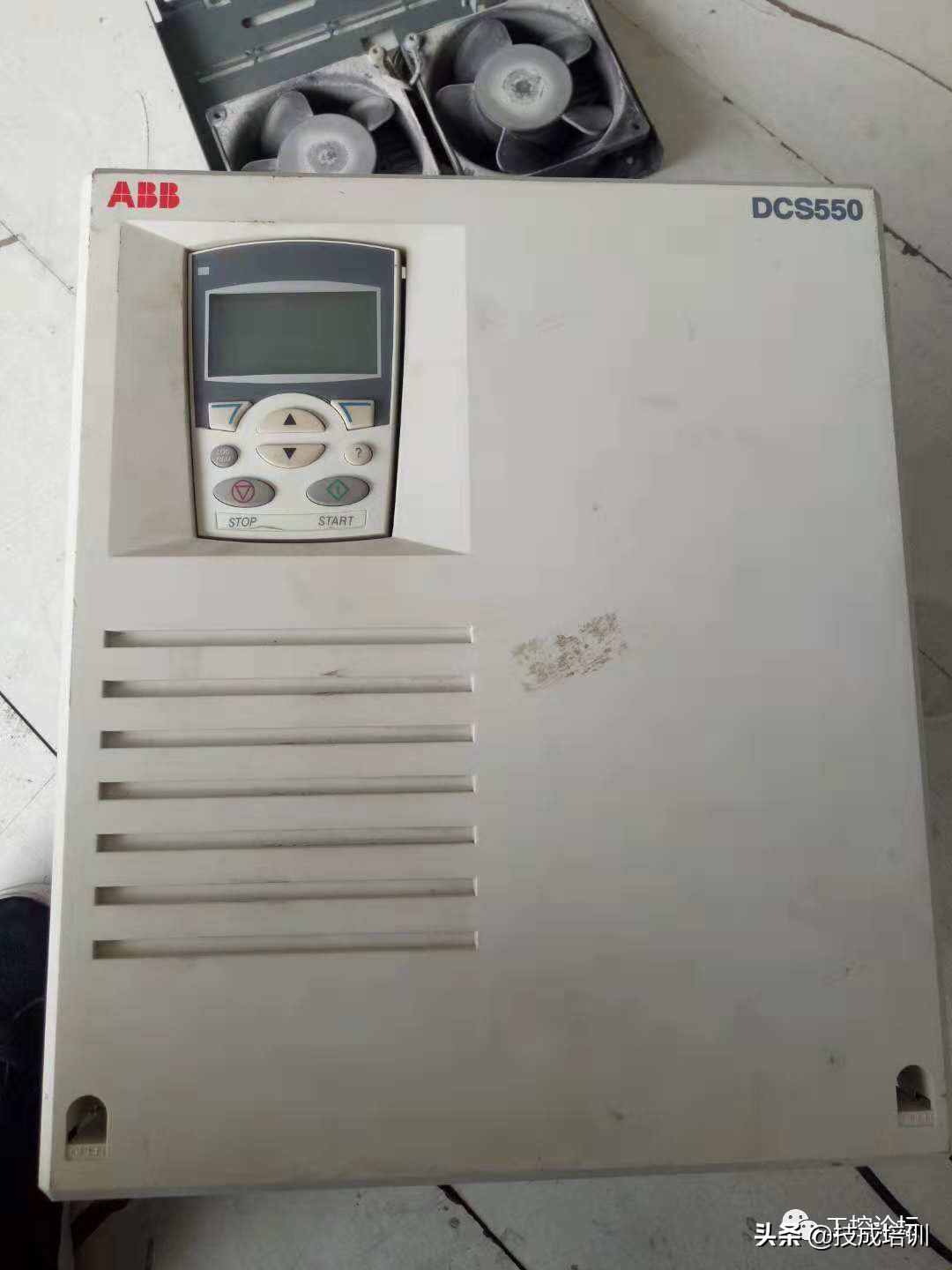

ABBdcs系列直流調速器圖片

我要說的是，搞工控維修的：會搞變頻器的多，玩得轉直流調速器的少！我說這話大家不要不服氣，壞個模塊的肯定誰都搞得定！直流調速器的維修，一個自整定很多同行都搞不定，更別說必要時組個態，聯動控制了。工控這個領域，應用工程師和維修工程師目的不一樣，應用工程師都貼著工程走，目的是把程序玩溜；維修工程師是硬件師傅，目標是熟悉通路，精通硬件工作原理和代換更換的元器件。兩撥人的交集，一個精通售前一個精通售后，玩的都是產品，但側重點還是不一樣！

市場上不管變頻器還是調速器，統統稱其為驅動器。那么，變頻器和調速器究竟有哪些不一樣的地方？我們接著往下看。

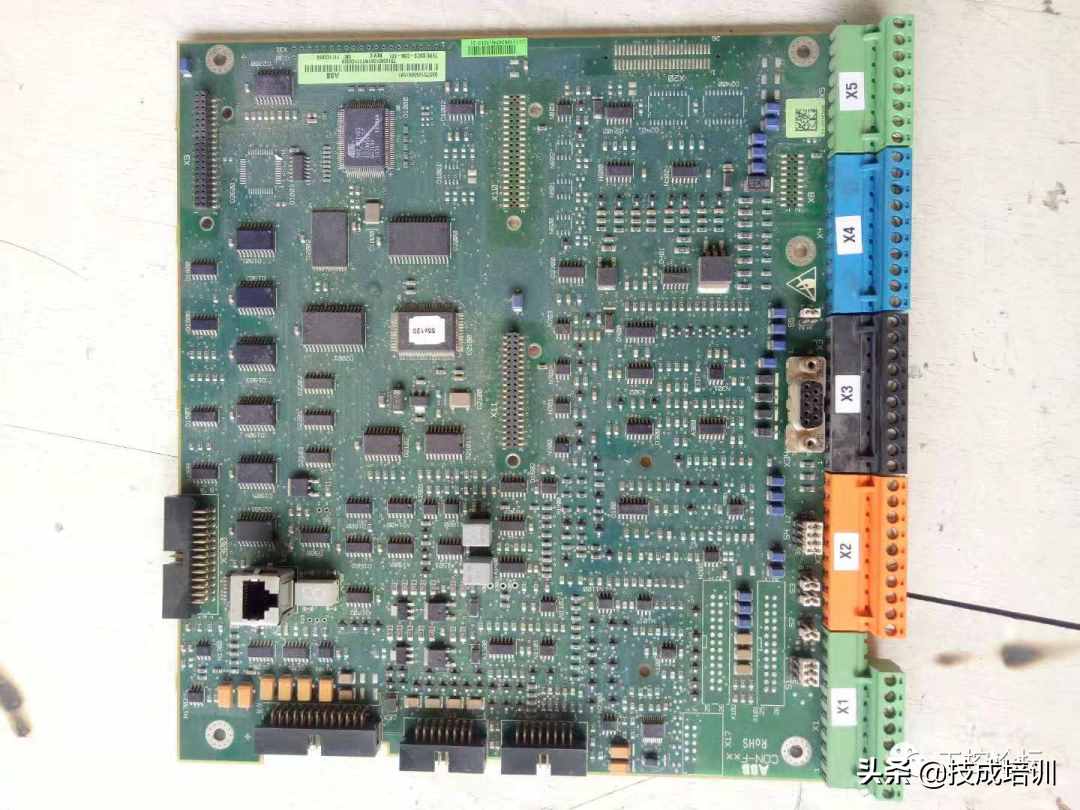

直流調速器控制主板圖片

一、直流調速器和變頻器外觀比較

只要你和工控行業沾點邊，對變頻器這玩意兒肯定不陌生。簡單的變頻器，簡單到買芯片送程序的地步；高端的變頻器，性能可以直接吊打某些伺服品牌。二十年前，變頻器真的是新鮮事物，零幾年的時候我回成都，一位當年賣變頻器的老板說過：變頻器嘛，高科技的東西，就是一個7kw的三菱，沒有一仟多的利潤我們是不會賣的！零幾年的時候，青島一個單位發了臺75kw的三菱伺服過來維修，分立件驅動，大多數芯片都是DIP封裝，體積大到現在250個kw的變頻器那么大，我和我的師傅搞了一個禮拜也沒搞定（編碼器也匹配上了，可以啟動鎖定，就是無法旋轉起來）。后來臺灣的普傳來了，將變頻器的火種在國內點燃，再然后，國產品牌如雨后春筍一般遍地開花。這是好事，技術上雖然國產的都不咋樣，但原始資本我們算是有了積累，至少把那些洋貨的價格給褪了下來。

直流調速器在工業傳動中使用很早，做過領頭大哥。那年代交流變頻器的技術還不成熟，大扭矩高精度的場合應付不過來，直到西門子突破矢量控制技術，abb有了直接轉矩技術的加持，變頻器的技術才算有了質的進展，有了和直流調速器叫板的資本。變頻器的優點就是好匹配交流馬達，而且生產成本騰挪空間很大，高端低端都有應用場景，再加上交流伺服器的技術突破，很快就把直流驅動干到邊緣化！現在市場上的直流調速器，都是全數字設計，要知道早期的模擬直流調速器，電路復雜到令人發指，可以說，早期能玩轉模擬直流調速器維修的，都是技術大拿。不服的，找一個歐陸512/4的試一試就知道了。

變頻器的工作原理是：交流——直流——交流，就這么個轉換過程。直流調速器沒那么復雜，直接交流變直流，驅動馬達工作！但是，直流調速器的復雜之處在于，控制環路和運算處理電路。調速器的個頭，比同等功率的變頻器要小很多。雖然直流調速器個頭小了，但直流馬達個頭又比交流馬達大，且結構復雜，維護也需頻繁，這成了直流調速器的短板。

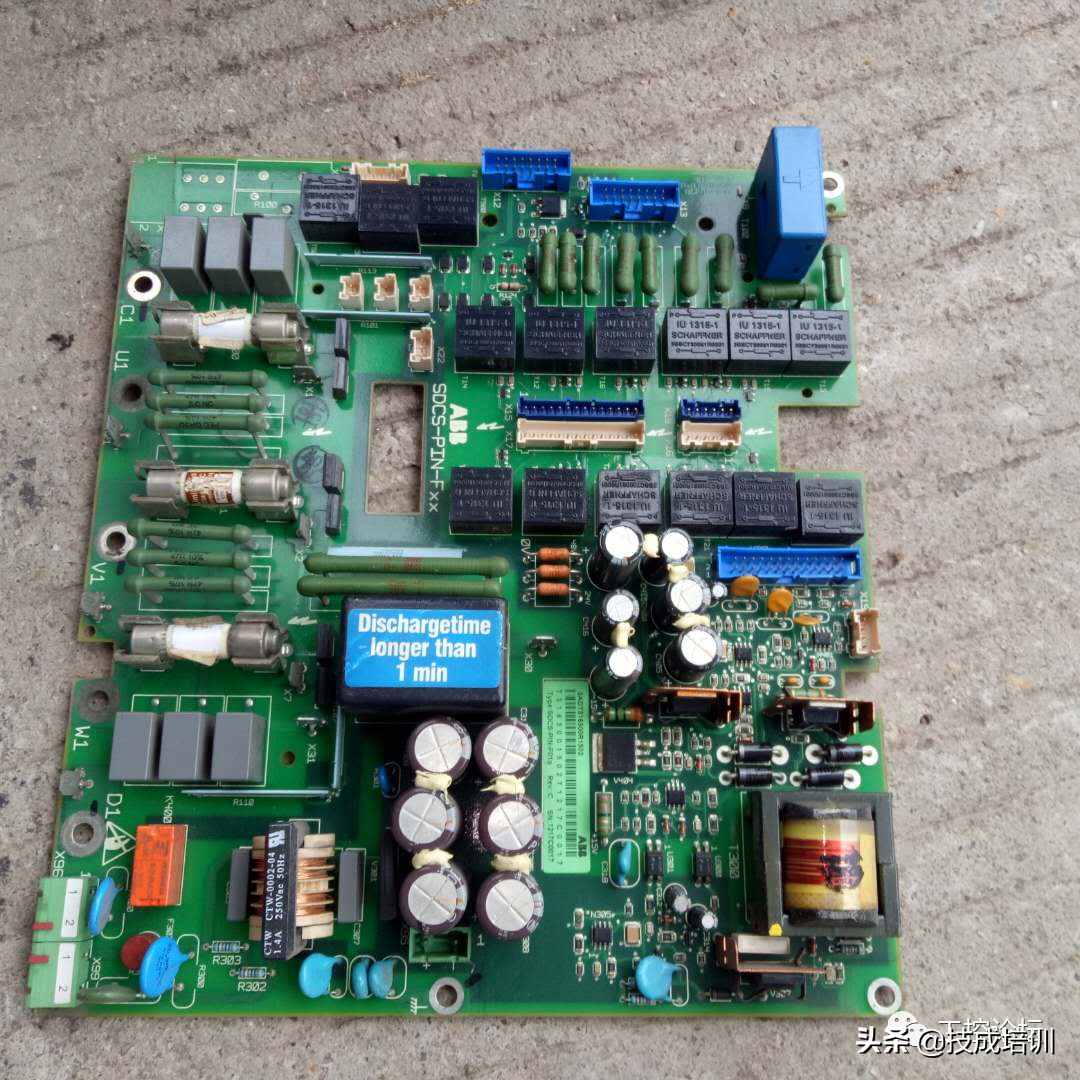

直流調速器電源驅動板

二、直流調速器和直流馬達物理匹配。

（1）勵磁，勵磁是兩條線，對應馬達上的勵磁線，一般用F+，F(xiàn)-來標注，正負可以相互調換（對調后電機相反轉動），輸出的是直流電。直流調速器之所以初速轉矩大，速率平穩，勵磁磁場恒定關系重大。當然，通過改變勵磁，也可以實現調速的功能。

（2）電樞，電樞輸出也是兩條線，對應馬達上的電樞接線，輸出的是直流電，一般用A+，A-來表示，正負線可以對調（對調后電機相反轉動）。市場上的調速器，大抵都是調整這個電壓來控制直流馬達的轉速的。

（3）反饋，直流調速器不管有沒有接編碼器，都是有反饋的（否則啟動就飛車），這點和變頻器是不一樣的！直流調速器的測試反饋分為：EMF電樞電壓測速反饋；模擬測速反饋和編碼器測速反饋。固件程序一般用一個參數組來實現，叫速度環。

（4）.輸入檢測，這是直流調速器和變頻器不同的地方。變頻器的進線檢測可有可無，檢測的目的，日系功能主要是輸入缺相，多數是數字檢測電路；歐洲的品牌有采用模擬檢測的，比如vacon，沒有這個電壓變頻器拒絕啟動。直流調速器驅動原理是：通過晶閘管起控，直接將交流電轉換成鋸齒波直流電，達到驅動馬達的。晶閘管的脈寬，需要三相頻率同步頭，作為基準開關，觸發驅動脈沖。所以調速器上這個電路需要一直存在，這樣說吧，三相輸入同步檢測，是直流調速器工作的必備條件。

---
