蘇泊爾電磁爐電路圖（電磁爐各單元電路分析）
繼上一篇電磁爐單元電路分析后，大家都比較喜歡，現在發布后續。

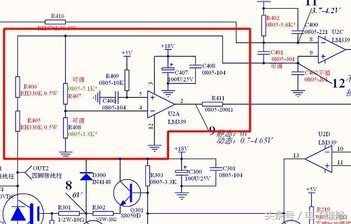

反壓保護電路：
IGBT的名字叫做絕緣柵雙極晶體管，也叫功率管，可以看作是一個MOS管輸入跟隨一個雙極型晶體管放大的復合結構。其耐壓值可以達到1000多伏，我們平常用到的功率管一般是1200V。電磁爐工作在LC諧振狀態下，當IGBT在關斷時會在功率管的源極（也有叫集電極）產生很高的電壓，為防止此電壓擊穿功率管，所以引入了反壓保護?？磮D，當功率管的源極電壓超過一定值時，經過電阻降壓分壓，使得電壓比較器的4腳反相輸入端高于5腳同相輸入端，2腳輸出端輸出低電平，從而改變PWM的電壓，縮小PWM的寬度，即降低功率，以達到保護IGBT的目的。電壓比較器為LM339，它是由四個比較器組成，當同相輸入大于反向輸入時，輸出高電平，當反相輸入大于同相輸入時，輸出低電平。
此電路故障會引起電磁爐功率上不去或不加熱等，一般檢測幾個分壓電阻是否變值，比較器是否損壞。

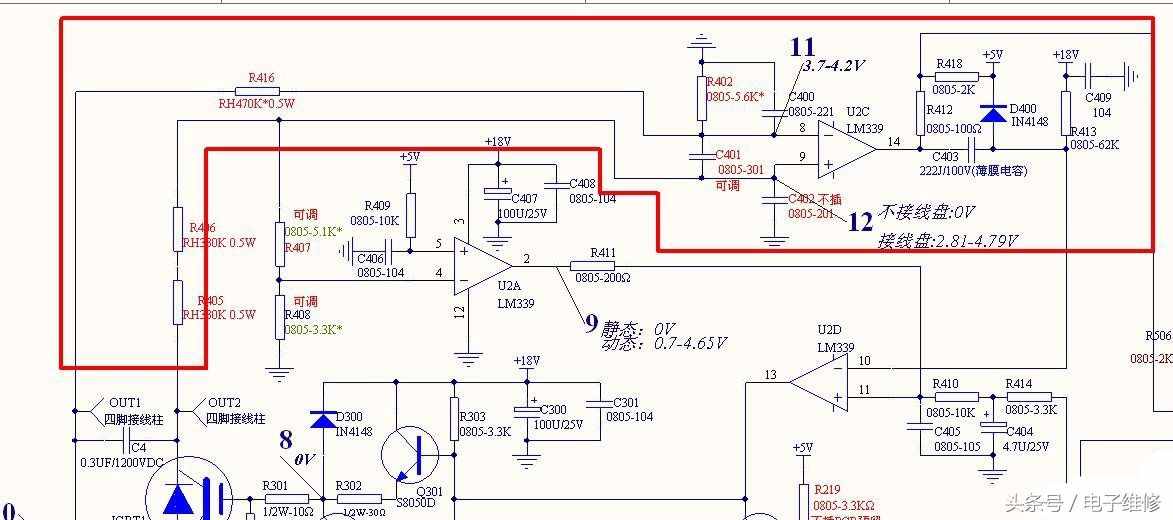

同步振蕩電路：
原理圖中和紅顏色畫出的就是同步以及振蕩電路，圖中同步電路是通過高壓電阻降壓取樣，取線盤兩端諧振電壓變化波形，一端是功率管的源極，通過R40R406降壓與R40R408分壓，送入比較器的9腳；另一端通過電阻R416降壓與R402分壓送入比較器的8腳；通過比較器的比較，輸出端14腳產生一個與線盤兩端電壓變化同步的脈沖波形。根據14腳輸出端脈沖變化，由電阻R41R418及電容C403和二極管D400組成鋸齒波產生回路。當14腳輸出為高電平時，電容C403為放電狀態，當輸出為低電平時，18V通過R413對C403充電，這一充一放就形成了鋸齒波送到比較器的10腳，另一端通過電阻R412送入MCU，形成鍋質檢測信號。
此電路出故障可引起電磁爐不加熱和不檢鍋等。平常維修中，幾個同步電阻開路的幾率比較大，這幾個電阻都是高壓電阻，個頭比較大，可以在線路板中輕易找到。另外比較器和振蕩電路中的C403電容也是不加熱故障的元兇之一。

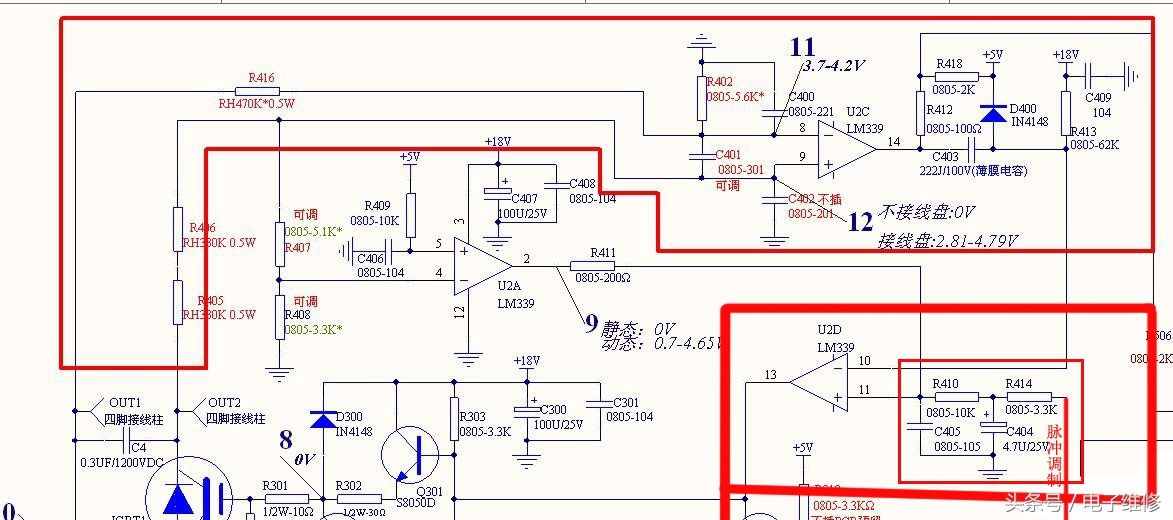

脈沖調制電路：
圖中畫粗線的部分是脈沖調制電路，小紅線框內是一個簡單的RC積分電路，PWM是由MCU輸出信號與比較器14腳經C403耦合的信號共同決定的，通過改變PWM的占空比，來改變電容C404上的直流電位，此直流電位的高低決定著功率管導通時間的長短，就是機器功率的大小由此決定。此電位越高，IGBT導通時間越長，功率越大，越低則機器功率越小。當比較器11腳大于10時，輸出端輸出高電平，送到驅動電路，從而驅動IGBT導通，反之則輸出低電平，IGBT截止。
驅動放大電路：
驅動放大電路是由三極管組成的推挽放大電路。有此人問了什么是推挽？打個比方，兩個人拿著鋸子鋸樹，一方拉鋸，另一方推鋸，就叫推挽。言歸正傳，如圖，B點為驅動信號輸入，當輸入高電平時，三極管Q301導通，Q300截止，使得D點電位為18V，通過電阻R301來驅動IGBT；而當輸入為低電平時，三極管Q301截止，Q300導通，D點就是低電平，沒有電壓驅動功率管，自然就截止嘍。
該電路易損是功率管和兩個三極管，如遇爆管現象，重點檢查三極管Q300，Q301及二極管D300。
風扇驅動電路：
這個就不用說了吧，三極管開關電路，MCU發出高電平信號，使三極管飽和導通，風扇形成回路，嗖嗖的轉動起來。如風扇一直轉或不轉，可檢查三極管。
IGBT溫度檢測電路、爐面溫度檢測電路：
5V電源通過熱敏電阻與其它電阻串聯分壓后，取分壓值送入MCU，根據此點電位變化，實現溫度監測及保護。此電路也可造成不加熱故障，一般表現為工作一段時間后不加熱。此時可以更換熱敏電阻試機。
