剖面圖怎么看（剖面圖究竟應該怎么看？）
一、建筑剖面圖的形成與用途

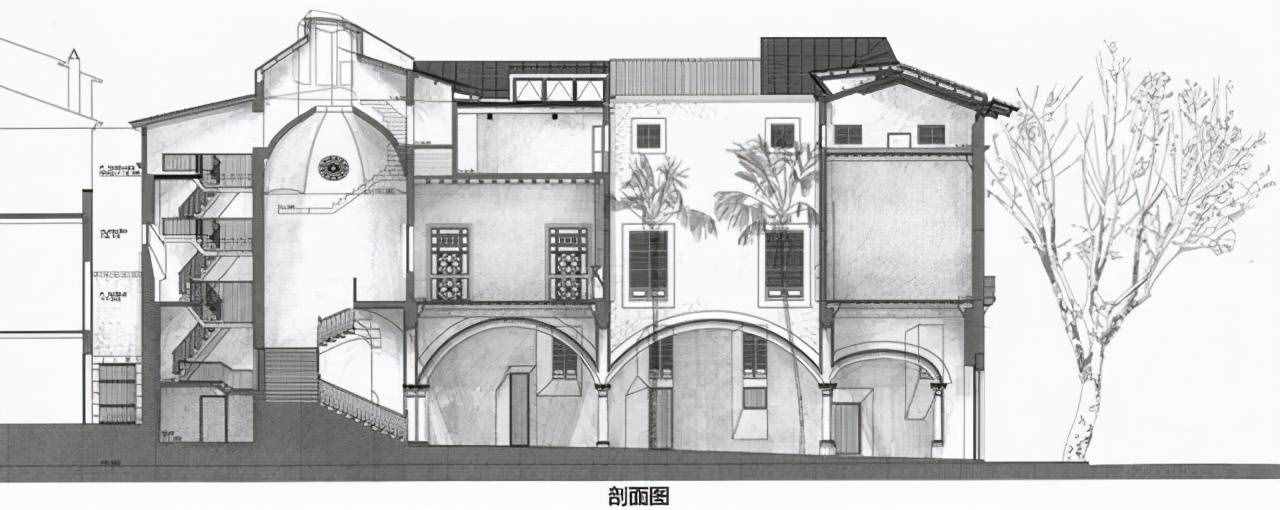

假想用一個或一個以上的鉛垂剖切平面剖切建筑物，得到的剖面圖稱為建筑剖面圖，簡稱剖面圖。
建筑剖面圖用以表示建筑內部的結構構造、垂直方向的分層情況、各層樓地面、屋頂?shù)臉?gòu)造及相關尺寸、標高等。
剖切的位置常取樓梯間、門窗洞口及構造比較復雜的典型部位。
剖面圖的數量，則根據房屋的復雜程度和施工的實際需要而定。
剖面圖的名稱必須與底層平面圖上所標的剖切位置和剖視方向一致。
二、剖面圖的圖示內容及規定畫法定位軸線
應注出被剖切到的各承重墻的定位軸線及與平面圖一致的軸線編號和尺寸。
圖線
室內外地坪線用加粗實線表示
地面以下部分，從基礎墻處斷開，另由結構施工圖表示
剖面圖的比例應與平面圖、立面圖的比例一致
①比例小于1：50的剖面圖 ，可不畫出抹灰層，但宜畫出樓地面、屋面的面層線；
②比例大于1：50的剖面圖，應畫出抹灰層、樓地面、屋面的面層線，并宜畫出材料圖例；
③比例等于1：50的剖面圖，宜畫出樓地面、屋面的面層線，抹灰層的面層線應根據需要而定；
在剖面圖中一般不畫材料圖例符號，被剖切平面剖切到的墻、梁、板等輪廓線用粗實線表示，沒有被剖切到但可見的部分用細實線表示，被剖切斷的鋼筋混凝土梁、板涂黑。但宜畫出樓地面、屋面的面層線。

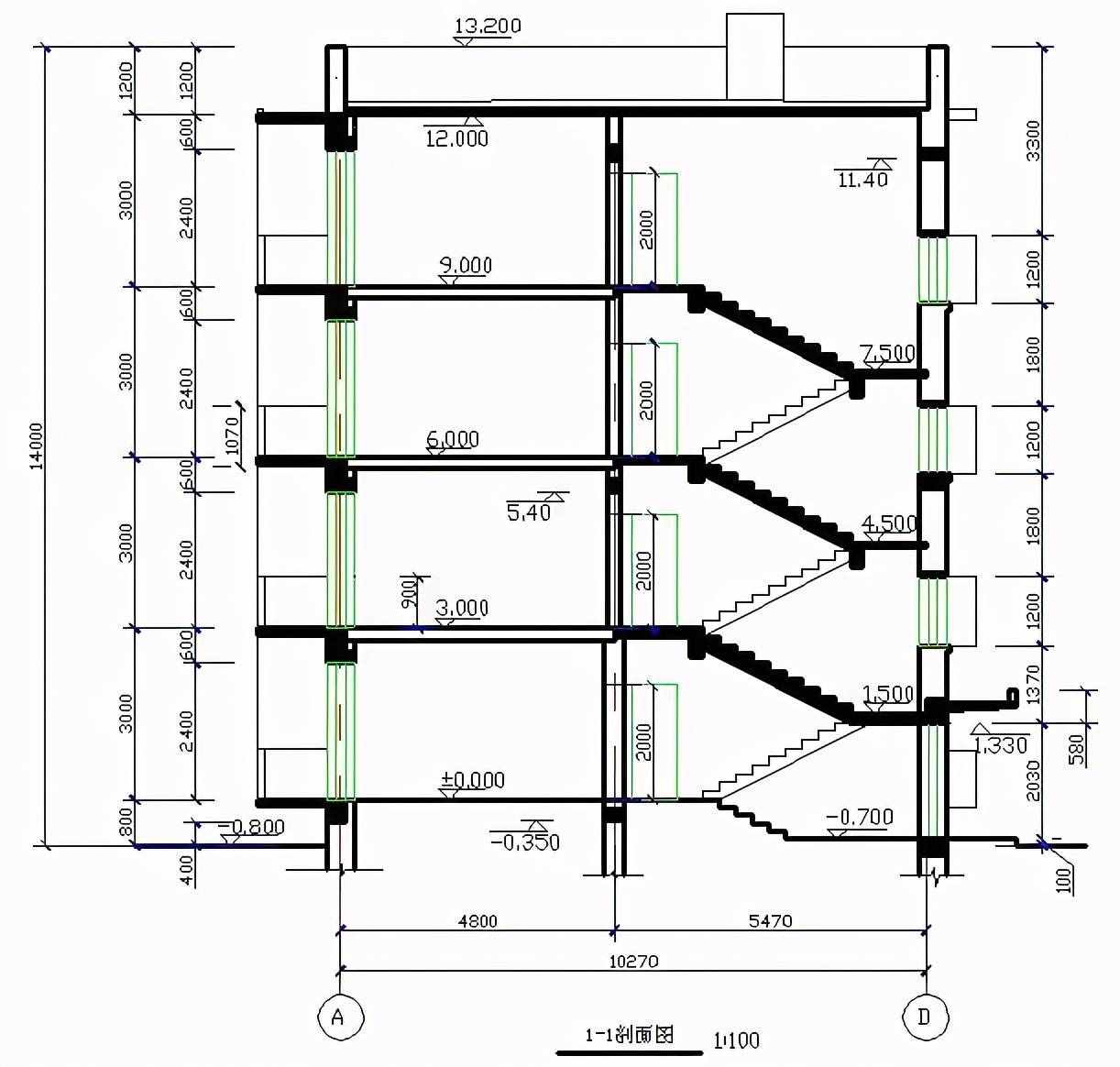

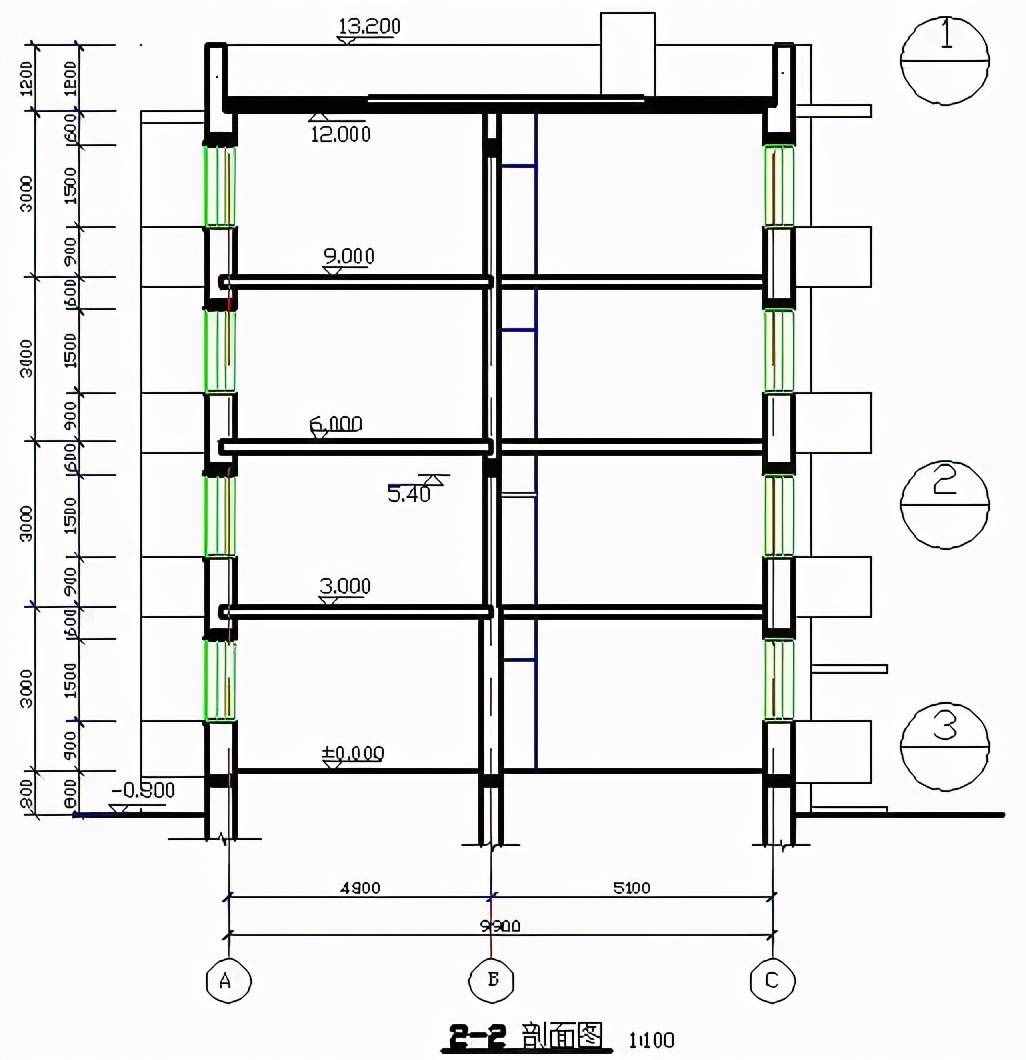

尺寸注法
在剖面圖中，應注出垂直方向上的分段尺寸和標高。
（1）垂直分段尺寸：一般分三道
①最外一道是總高尺寸：它表示室外地坪到樓頂部女兒墻的壓頂抹灰完成后的頂面的總高度。
②中間一道是層高尺寸：主要表示各層的高度
③最里一道是門窗洞、窗間墻及勒腳等的高度尺寸
（2）標高：應標注被剖切到的外墻門窗口的標高，室外地面的標高，檐口、女兒墻頂?shù)臉?biāo)高，以及各層樓地面的標高。
三、剖面圖的識讀1．先了解剖面圖的剖切位置與編號
2．了解被剖切到的墻體、樓板和屋頂
3．了解可見的部分
4．了解剖面圖上的尺寸標注

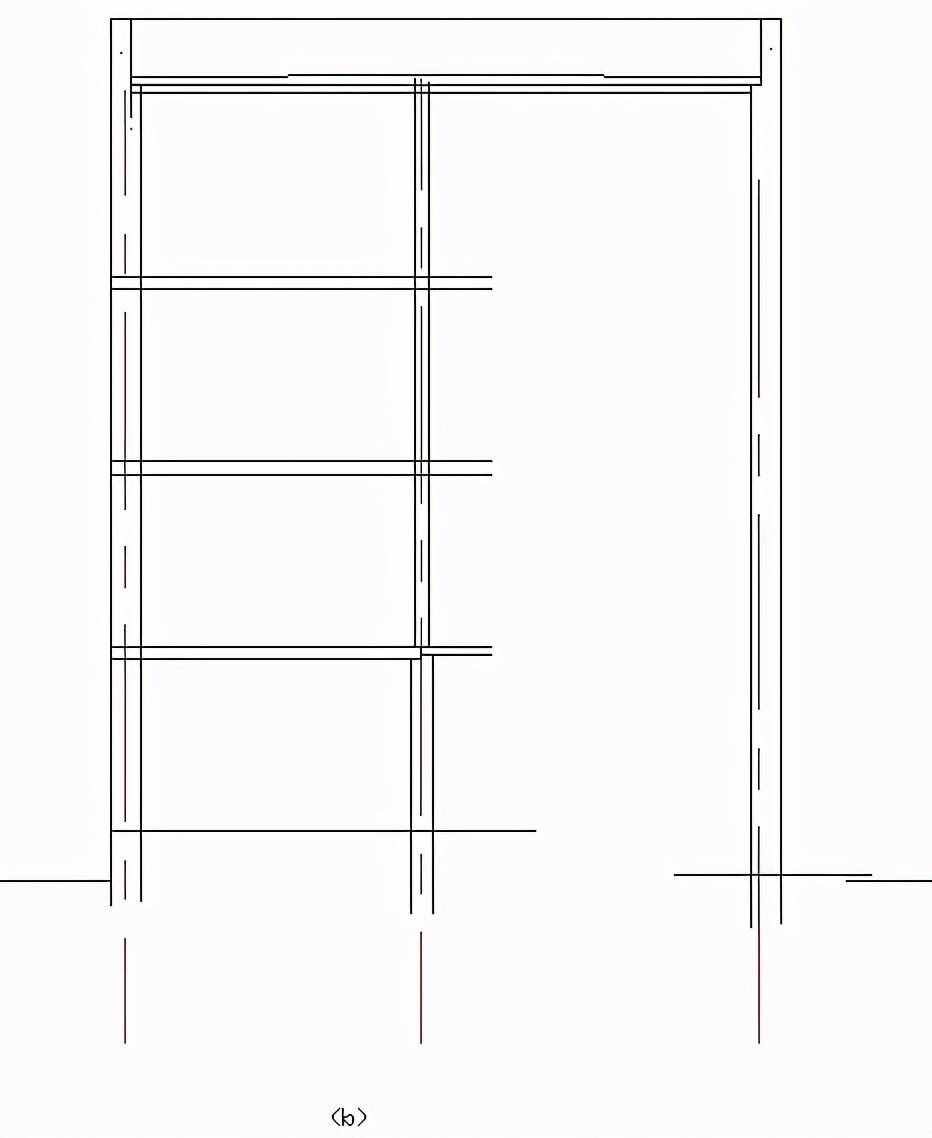

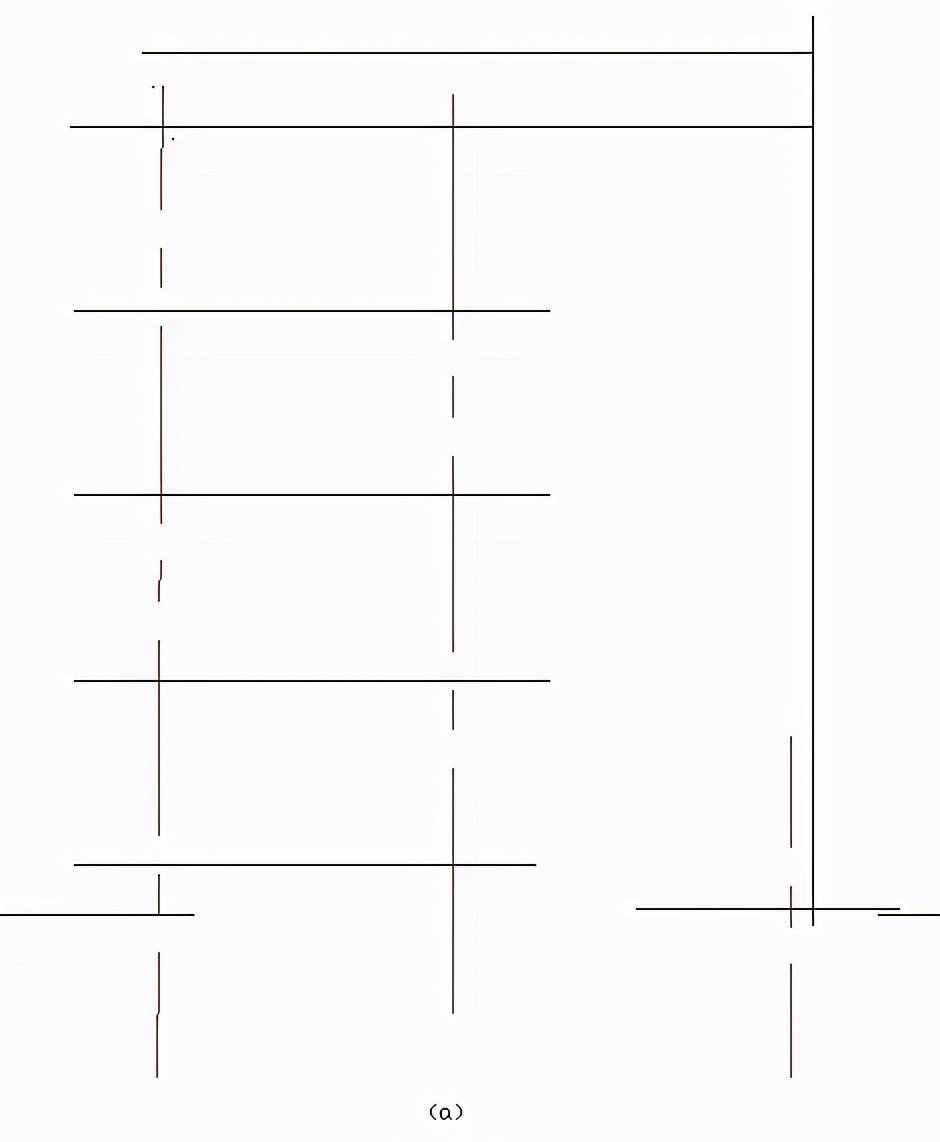

根據進深尺寸，畫出墻身的定位軸線；根據標高尺寸定出室內外地坪線、各樓面、屋面及女兒墻的高度位置

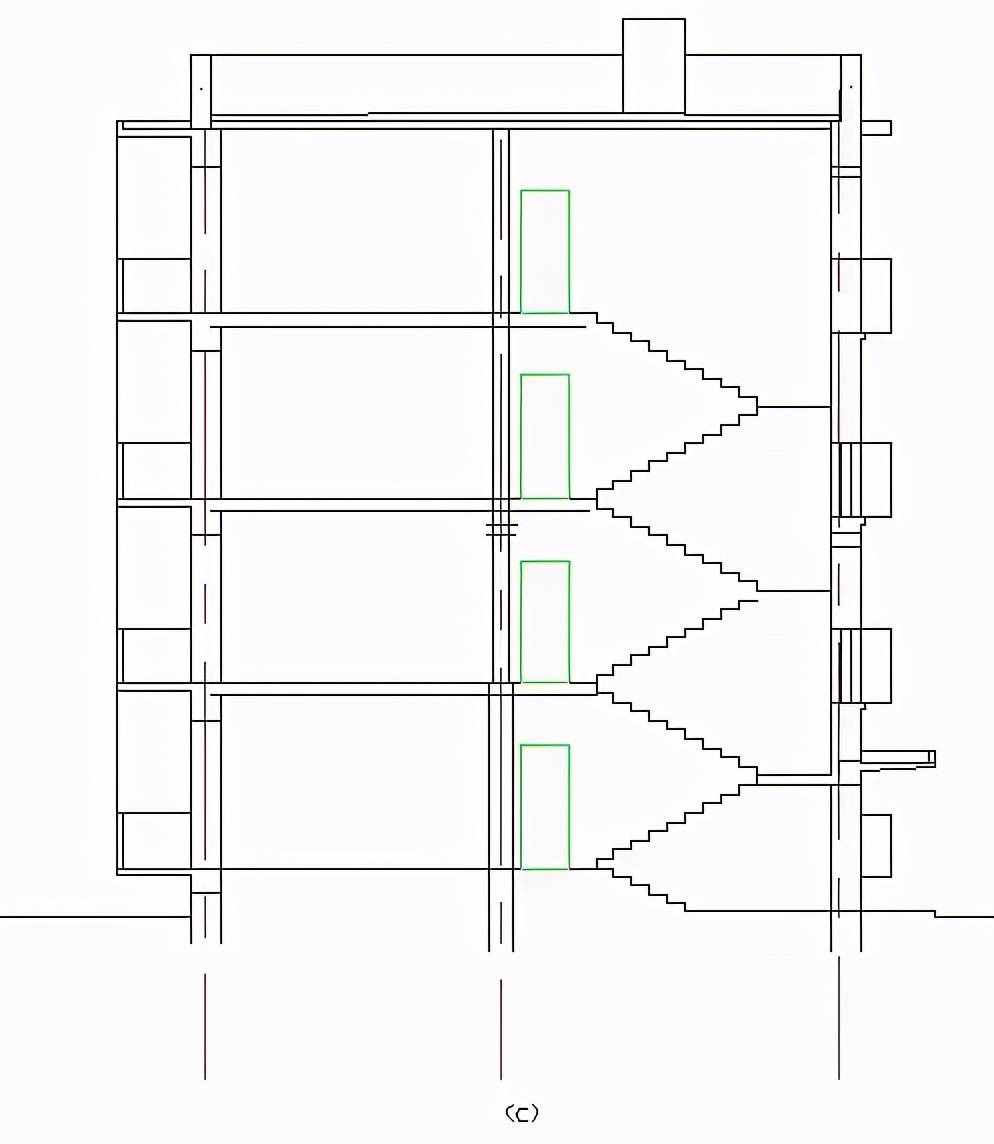

畫出墻身、樓面、屋面輪廓
定門窗和樓梯位置，畫出梯段、臺階、陽臺、雨篷、煙道等

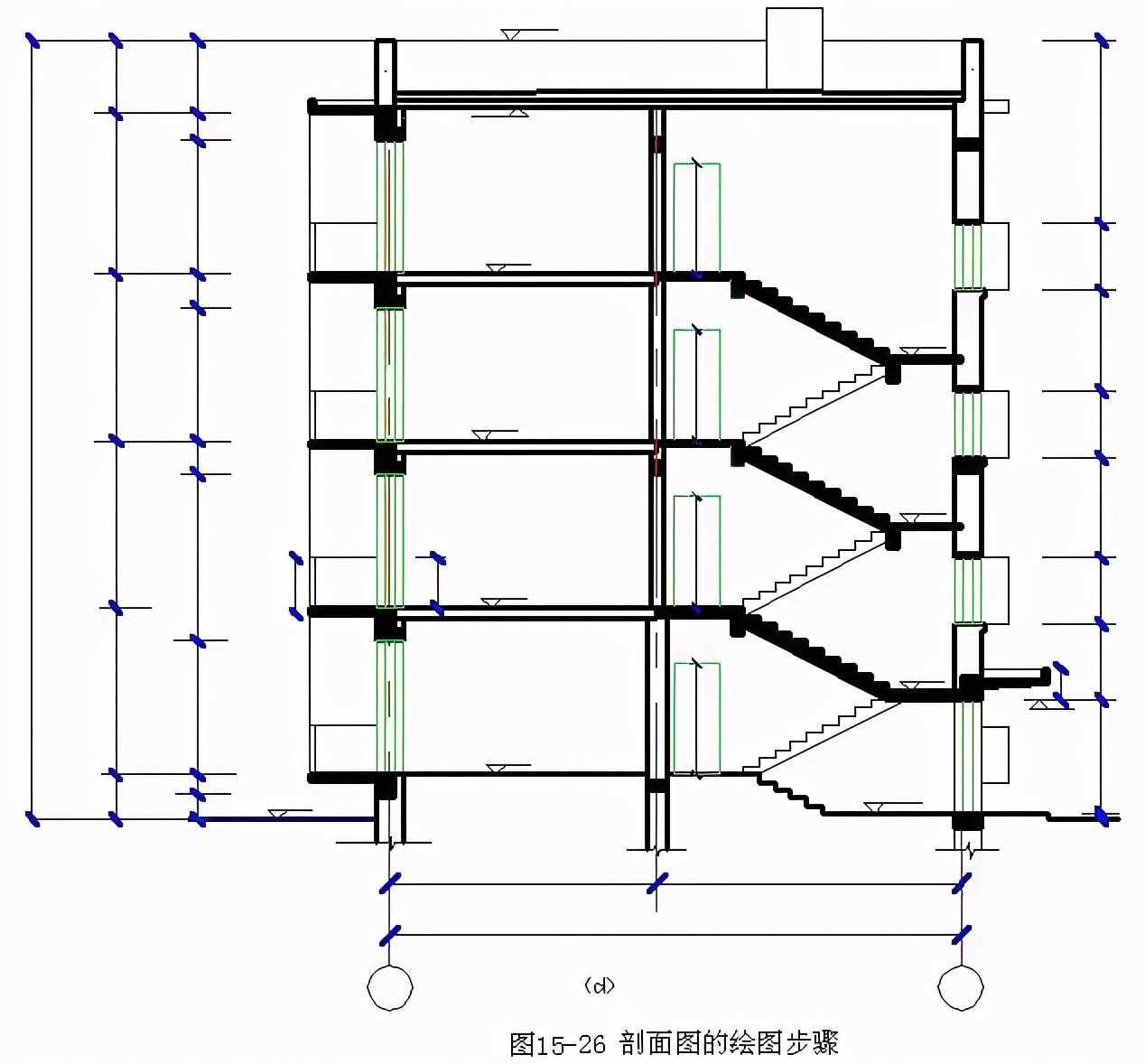

檢查無誤后，擦去多余作圖線，按圖線層次描深。畫材料圖例，注寫標高、尺寸、圖名、比例及文字說明
