flash代碼（STM32在SRAM、FLASH中調試代碼的配置方法）
因?yàn)镾TM32的FLASH擦寫次數有限（大概為1萬次），所以為了延長FLASH的使用時間，我們平時調試時可以選擇在SRAM中進行硬件調試。除此之外，SRAM 存儲器的寫入速度比在內部 FLASH 中要快得多，所以下載程序到SRAM中的速度較快。
所以我們很有必要建立兩個版本的工程配置，在SRAM中調試程序完畢后，再把代碼下載到FLASH中即可。這篇筆記主要分享在keil5中配置FLASH調試與SRAM調試的詳細配置方法及如何切換兩種配置。

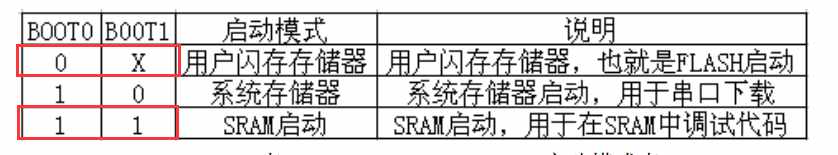

本篇筆記以STM32F103ZET6為例。其FLASH大小為512KB，SRAM的大小為64KB。FLASH基地址為0x08000000，SRAM基地址為0x20000000。在STM32F10XXX里，可以通過BOOTBOOT0引腳來選擇三種不同的模式：
我們要在FLASH中進行硬件仿真調試還是在RAM中進行硬件仿真調試需要對這兩個boot腳進行對應的設置以及程序下載的地址進行設置。
在FLASH中進行硬件仿真調試
硬件設置
BOOT0配置為0，BOOT1隨意設置。
keil設置
本文以keil5為例。步驟如下：

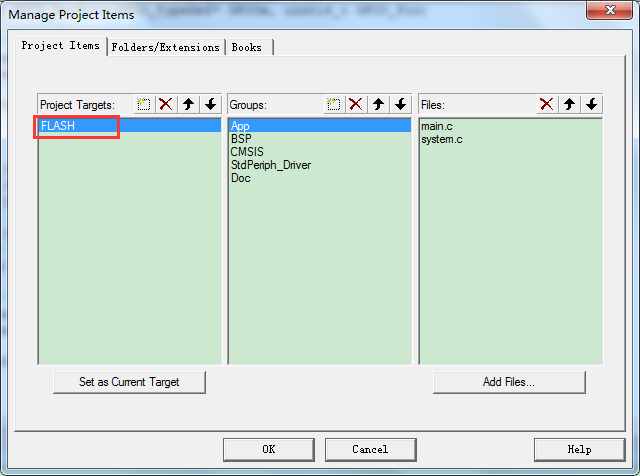

（1）點擊如下按鈕，修改target的名稱：
target的名稱是可以隨意更改的，我們這里改為FLASH。
（2）點擊Project->Options for Target Flash...（也可以點擊魔術棒那個圖標）進行配置。首先對Target選項卡設置：

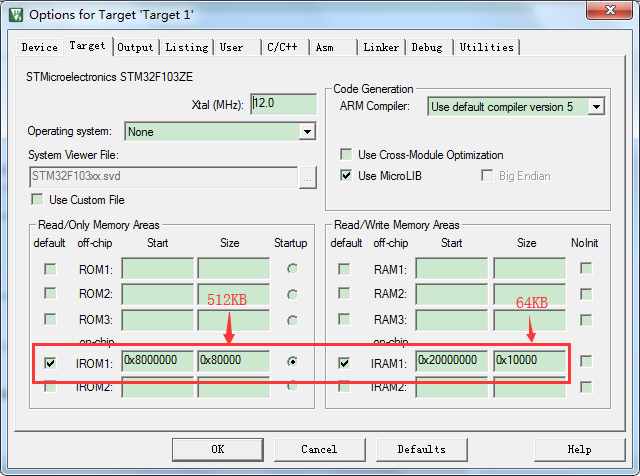

設置IROM1的起始地址為0x8000000，大小為0x80000，即FLASH的基地址與大小。設置IRAM1為0x20000000，大小為0x10000，即SRAM的基地址與大小。

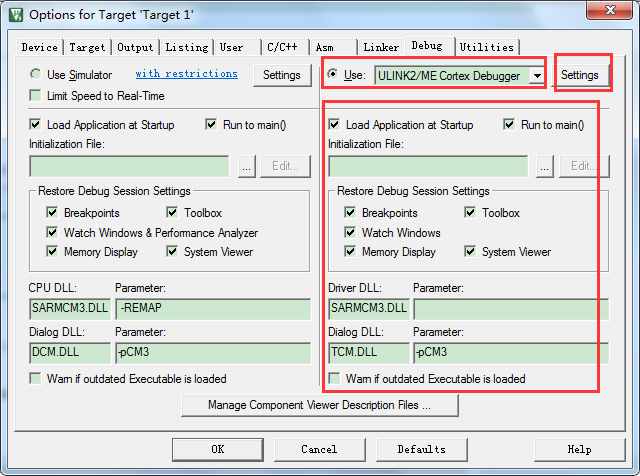

（3）Debug選項設置：

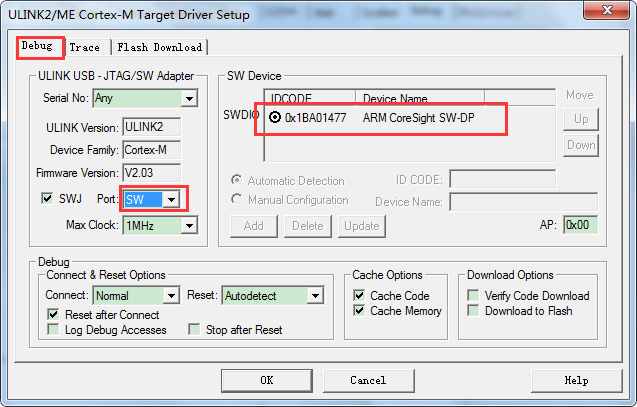

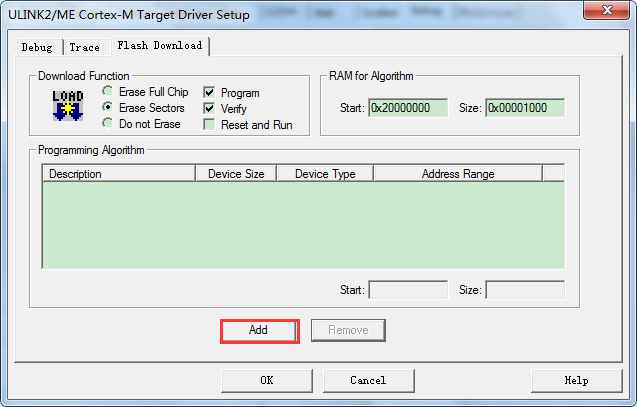

調試器根據實際進行選擇，我們這里使用的調試器是ULINK2。其它的按默認設置即可，然后點擊Settings:

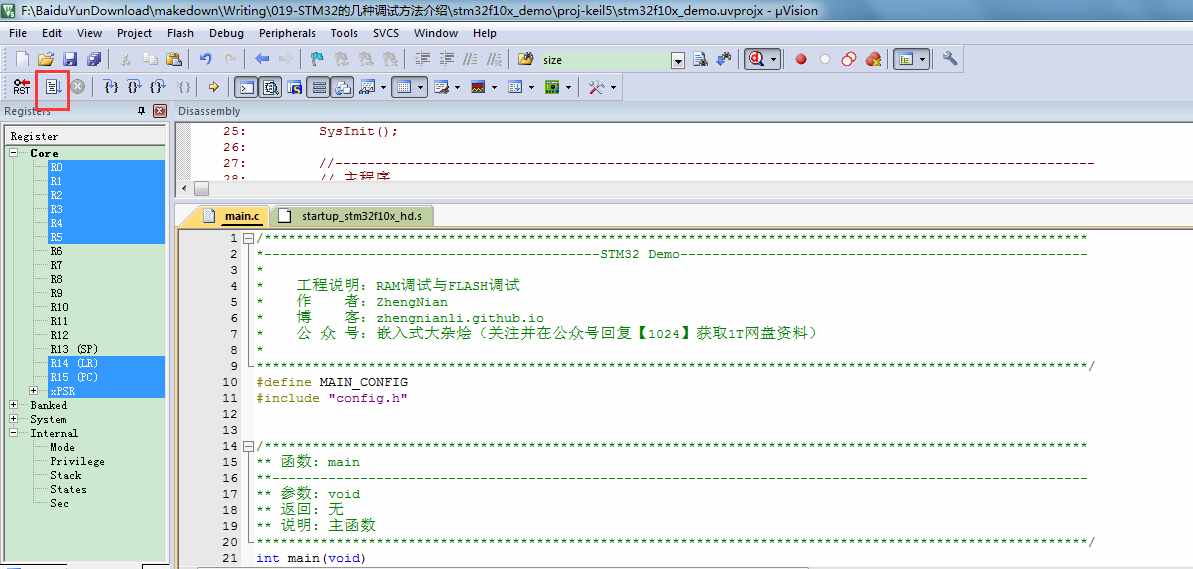

（4）編譯，然后按Ctrl+F5進入調試界面：
然后點擊全速運行：

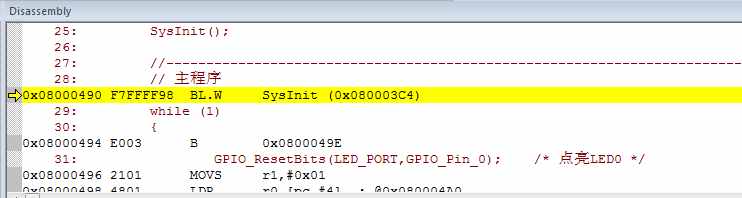

在Disassembly窗口中可看到地址為0x0800xxxx，說明代碼燒進了FLASH中，這時候就可以像使用其他C語言IDE調試C語言程序一樣打斷點、單步運行我們的STM32程序啦。
在SRAM中進行硬件仿真調試
在SRAM的仿真調試配置比FLASH中的配置要麻煩一點，我配置的時候遇到不少問題~
硬件設置
BOOT0配置為1，BOOT1配置為1。
keil設置

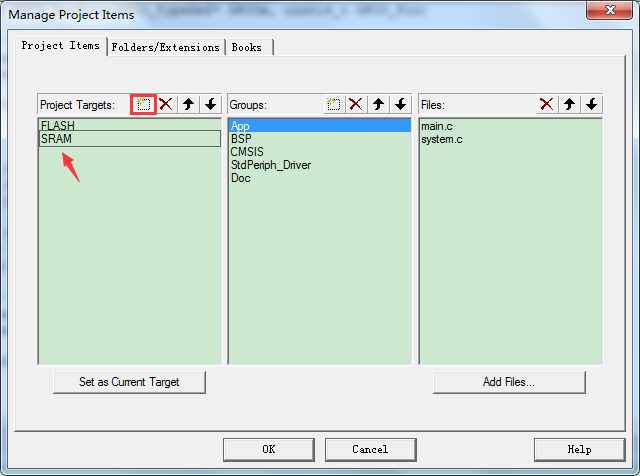

（1）新建一個target，并修改名稱為SRAM：
（2）切換至SRAM Target：

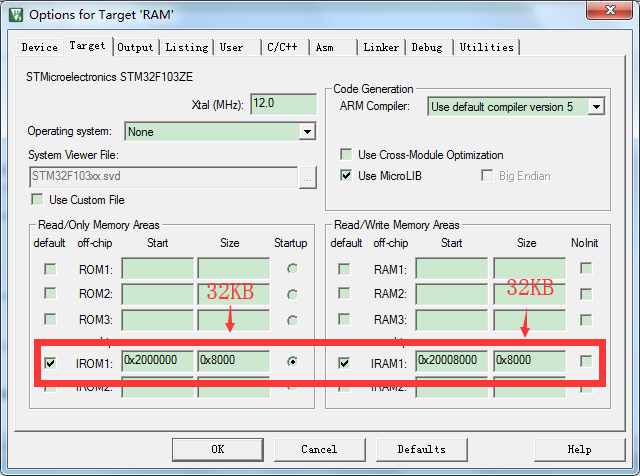

（3）點擊Project->Options for Target SRAM ...（也可以點擊魔術棒那個圖標）Target選項卡設置：
