ne555施密特觸發器（經典NE555應用電路圖大全）

（一）：NE555紅外線遙控開關燈

圖中ICRC2等元件組成單穩態電路。ICRRRC3等元件組成雙穩態開關電路。RR4連接在IC2②、⑥腳上，RC3連接在IC2輸出端，并通過繼電器觸點與②、⑥腳相連。當觸點斷開時，由于②、⑥腳均為1/2VDD，因此剛接通電源時，輸出端具有隨機性。

若③腳為高電平，則當繼電器吸合一下時，C3上的充電電壓被加到②、⑥腳上，因充電電壓高于觸發電平2/3VDD，使IC2復位，③腳轉為低電平。同時，因片內放電管導通，⑦腳為低電平，LED亮。當繼電器觸點接通并斷開后，不管C3通過R5向③腳放電是否放完，不影響電路的狀態，③腳仍為低電平。

當再按一下遙控器，繼電器再次吸合，因放完電的C3連接于②、⑥腳，使IC2置位，③腳為高電平，內部放電管截止，⑦腳為高電平，LED熄滅。電路又處于另一種穩態。

（二）：NE555光控樓梯燈

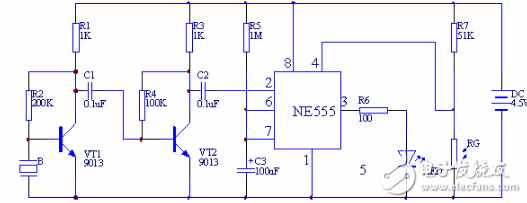

在白天自然光很強的情況下，如果樓道燈還亮著，那是一種極大的浪費。本實驗電路可解決這一問題，當自然光達到一定照度時，讓聲控功能無效。電路原理是：光敏電阻RG與R7組成一個分壓電路。當照度強時，RG阻值變小，555④腳電位變低，輸出端③腳始終為0。當照度弱時，RG阻值變大，555④腳電位變高，這時單穩態電路受555②腳負脈沖信號控制。

NE555光控樓梯燈

（三）：NE555雙音頻門鈴

雙音頻可以發出“叮咚”兩個不同頻率的聲音。平時，555④腳是通過RC1接地，555處于復位狀態，③腳輸出低電平，揚聲器無聲。

當按下K1時，VDD通過VD1向C1充電，使555④腳很快呈現高電平，555開始振蕩。同時VDD通過VD2向RRC2振蕩網絡提供工作電壓，此時R2與K1和VD2呈并聯電路，R2阻值變小，555振蕩頻率變高，產生（叮）聲。

當松開K1時，由于C1上電荷通過R1放電，使555④腳仍為高電平，555仍將維持振蕩狀態，此時由RRRC2等組成的網絡使振蕩頻率變低，產生（咚）聲。隨著C1逐步放電，直到555④腳為低電平時，555再次復位，停止振蕩，揚聲器無聲。

NE555雙音頻門鈴

（四）：NE555水位（電機開關）控制器

圖中555構成施密特觸發器來完成水位控制功能。工作原理如下：附圖中A、B、C是三個檢測點。當水位上升到A點時，水泵停機，水位低于B點時，水泵工作，自動給水池加水。

C點處于水池底部，它連接于電源VDD，當水位低于B點時，555②、⑥腳電壓為0，③腳輸出高電平，VT1導通，繼電器吸合，水泵工作。

當水位到達B點時，C、B點在水的作用下被短路，使②、⑥腳電壓等于R3/（R3+R2+R1）*VDD，等于1/2VDD（25V）。此電壓大于②腳（1/3）VDD，小于⑥腳（2/3）VDD，③腳維持高電平不變，繼續加水。

當水位到達A點時，C、B、A三點被短路，使②、⑥腳電壓等于R3/（R3+R2）*VDD，等于（6V）。此電壓大于⑥腳（2/3）VDD，③腳輸出低電平，VT1截止，繼電器斷開，使水泵停止工作。

（五）NE555構成的電話自控延時照明控制器電路

利用NE555型時基集成電路構成的電話自控延時照明控制器典型電路如圖所示。該控制器白天不工作，在夜間電話鈴響或摘機撥號時，使照明燈具自動點亮。通話結束掛機延時1min分鐘后，照明燈具又能自動熄滅。它常用于公用電話或家庭接聽、撥打電話照明燈具控制。

（六）：NE555音頻控制延時關燈電路

555聲控延時臺燈電路集多種用途于一體，主要由光電耦合電路、光控電路，負脈沖產生電路、單穩態觸發電路、晶閘管開關電路及電源電路組成。

IC1選用4腳PC817型號；IC2選用NE555等同類型時基集成電路。

VT最好選用9013DK4等開關管；VS選用1A、600V～800V雙向晶閘管，如97A97A8等型號；穩壓管為1/2W12V如2CW60等。MG選用亮阻小于1kΩ的MG45等型號。C5最好選用CBB聚炳烯電容，耐壓400V以上。H用25W或45W燈泡。

當夜間響鈴或摘機時燈會自動點亮，掛機后延時45s燈自行熄滅。平時可作一般調光臺燈使用，330K可調電阻為調光電位器，不用開關。作延時燈使用時，只要按一下延時輕觸按鈕S，該燈會延時45秒后自行熄滅。
