施耐德的一款產品--ATS48。我先簡單介紹一下這款產品然后在針對我碰到的這款產品的問題來解答題主的問題。
ATS48是一款具有轉矩控制技術的高性能軟起動器，在各個場合都有很好的表現。我們可以看到進線端有3個端子，出線端卻有6個端子。其實，這個軟起動器是既可以直接啟動（在線式），又可以外置旁路（旁路式）的一款軟起。

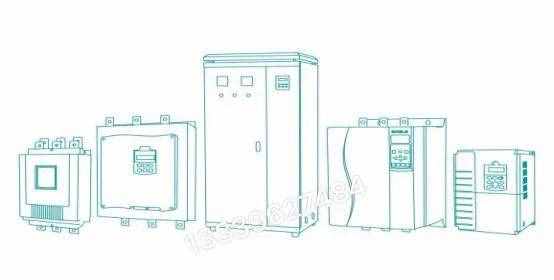

ATS48外形圖
下面，我們分別介紹一下直接啟動和旁路起動的電氣圖紙

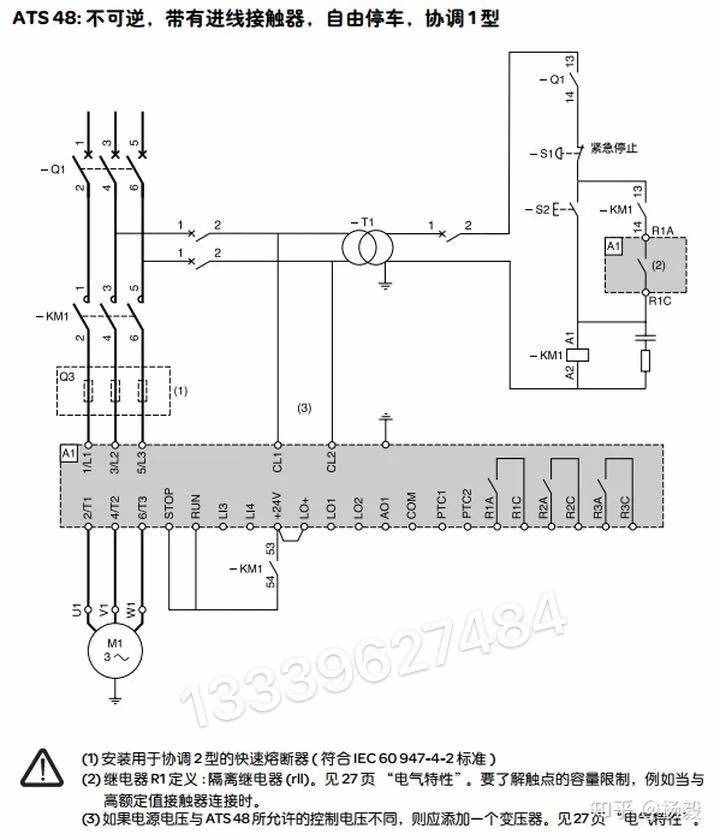

只帶進線接觸器不帶旁路接觸器的電氣圖紙
可以看到，在軟啟動的整個啟動過程，包括啟動完成后的運行過程全部都在軟啟動內部。而沒有經過其它外部元器件，這導致了所有發熱的部分，包含啟動時高達5-7倍（軟啟動可設置）的啟動電流產生的熱量，正常運行時產生的熱量。這對軟啟動的自身散熱、整個柜體的散熱、配電間的溫度，都有一定的要求，如果保持的不好，很容易對設備的壽命照成影響。好處就是這種啟動方式節省了一個啟動時切換到工頻的接觸器，而且在配電柜中放置一個大電流的接觸器并且做到良好扇熱是需要很大空間的，直接啟動節省了大量的空間，甚至在某些場合為了節省空間，進線接觸器都可以省略。

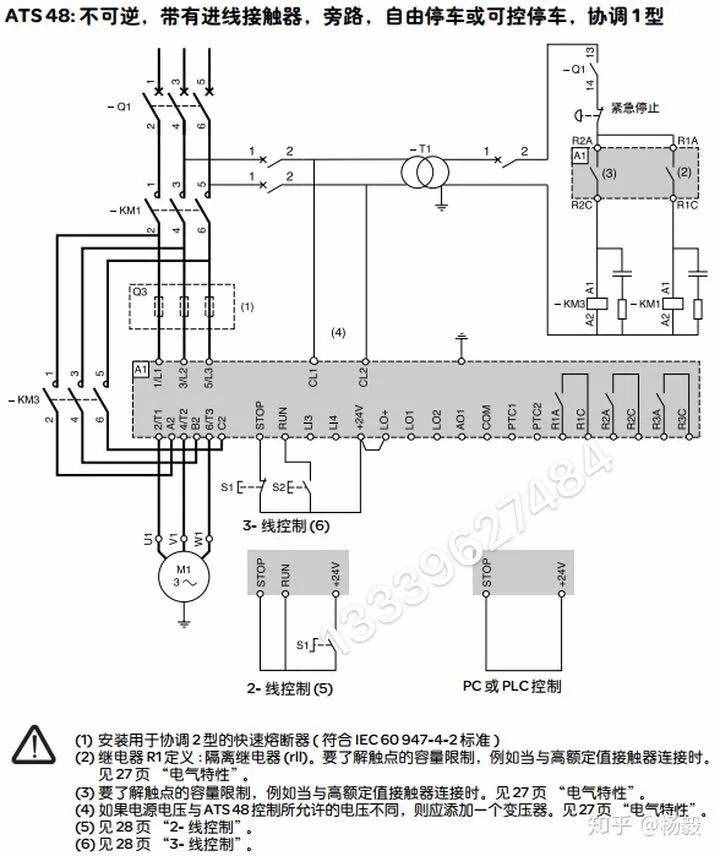

帶有進線，旁路接觸器的電氣圖紙
帶有旁路的軟起動器在啟動完成（測得Ia、Ib、Ic
