電容分壓（電容式電壓互感器介紹）

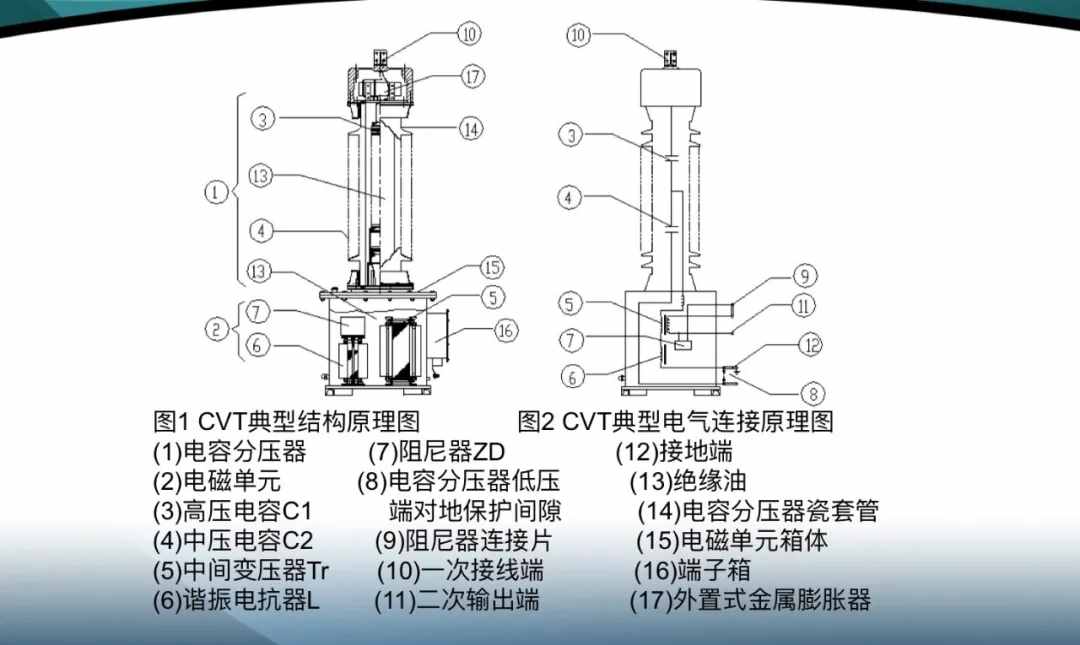

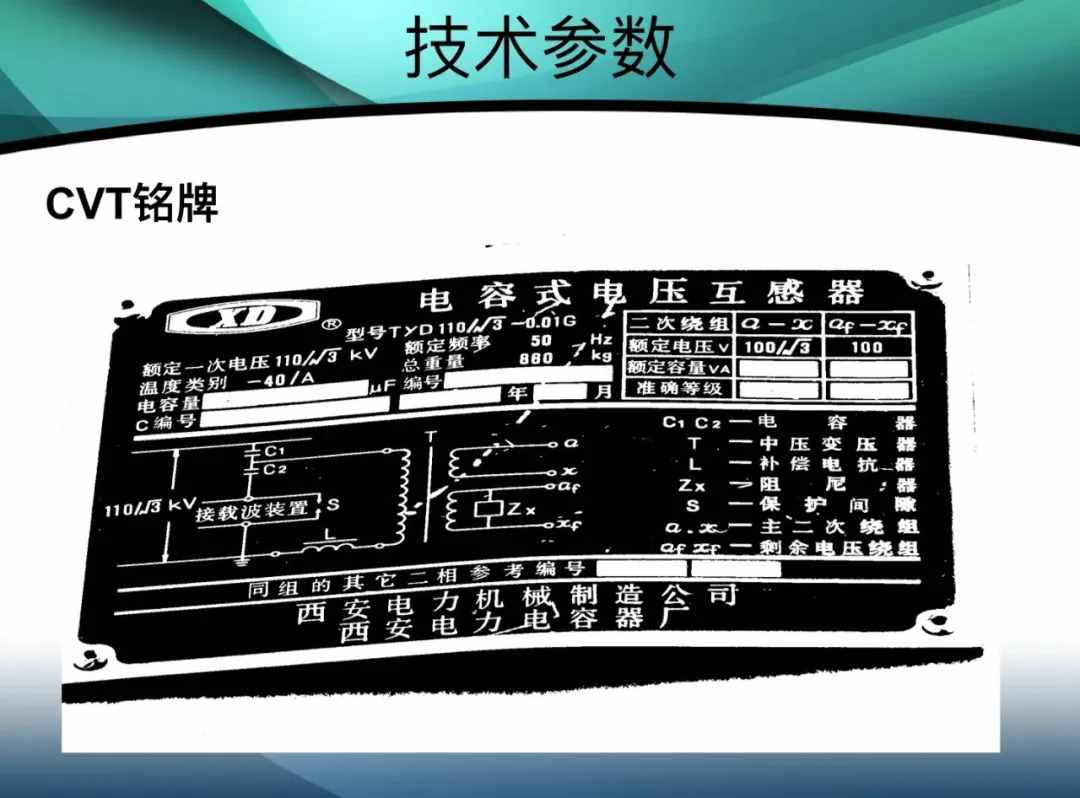

結構原理

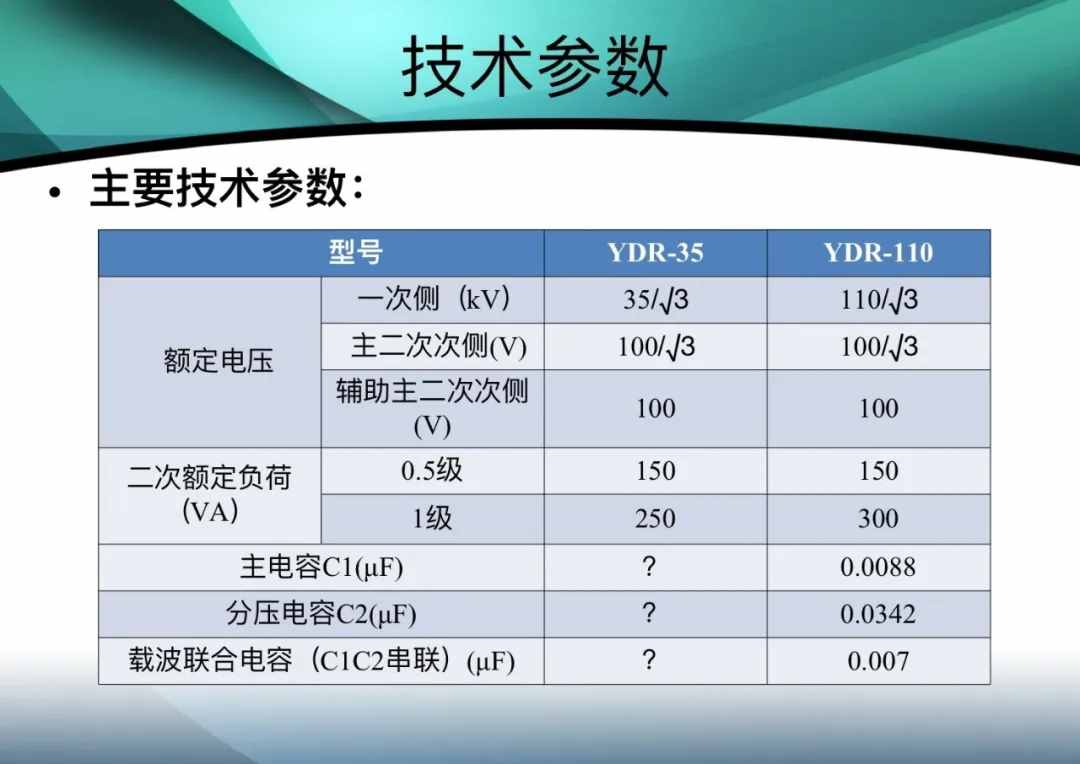

電容式電壓互感器(通常簡稱CVT)，顧名思義，它包括電容分壓器C和電磁單元VT兩部分。
傳統的電磁式電壓互感器（TV）與普通電力變壓器原理相同，按電磁感應原理工作的，其二次側電壓為100V或100/√3V、或100/3V。當然電容式電壓互感器也具有傳統的電壓互感器工作特點：
1）、電壓互感器一次側電壓由其所接電網決定，不受二次負荷的影響；
2）、電壓互感器二次負荷電抗大，通過電流小，正常運行時二次相當于開路狀態；
3）、運行中的電壓互感器二次不允許開路，否則會產生很大的短路電流損壞電壓互感器。
4）、電容式電壓互感器實際上是一單相電容分壓器，由若干相同的電容器串聯，接于高壓線路與大地間，其承受的高電壓由電容器承擔，內部電壓分配均勻，耐壓強度高；
5）、運行維護簡單，易實現帶點監測
運行維護
運行互感器應定期巡視，觀察瓷質部分有無破損，聲音是否正常，有無滲漏油。
互感器停用時，應先將二次有關保護、自動裝置停運、以免誤動。
運行中的互感器應保持清潔，每?jī)赡赀M(jìn)行一次預防性試驗（按DL/T956—1996《電力設備預防性試驗規程》
CVT使用注意事項
1）接地端必須可靠接地；
當不用載波設備時，電容分壓器低壓端必須可靠接地；
2）CVT運行時嚴禁將其二次側短路；
3）嚴禁從CVT二次側進行勵磁試驗，從CVT二次側加壓勵磁，帶來的結果類似于二次側短路；
4）如果CVT的二次側接有輔助變壓器，那么輔助變壓器的額定磁通密度必須小于0.6T，以便能抑制低次諧波的鐵磁諧振現象；
5）當CVT須進行大于5倍UN(中性點有效接地系統)或9倍UN（中性點非有效接地系統）的耐壓試驗時，其端子箱內的阻尼器連接片必須脫開，否則阻尼器將由于長時間過飽和而燒毀，此時接于諧振電抗器兩端的ZnO避雷器也將因長時間過電壓而損壞，若電抗兩端是間隙保護的，則會有持續放電現象。耐壓試驗完畢后，將阻尼器連接片復位并緊固；
6）運行CVT時，注意使用條件應在額定范圍之內；
7）嚴禁松開電磁單元、電容分壓器上的密封用緊固螺栓，以免產生漏油現象及破壞真空度；
8）嚴禁將電容分壓器下節與電磁單元分離，如有必要，須聯系生產廠家。

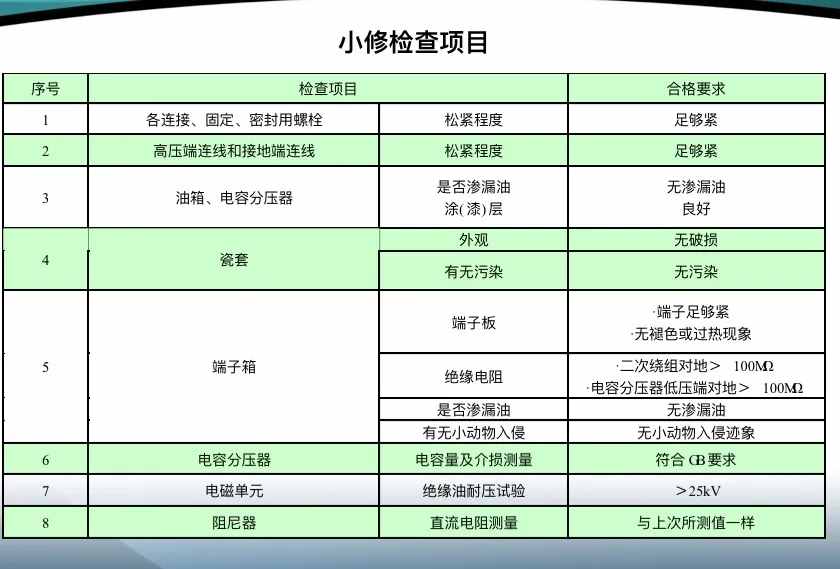

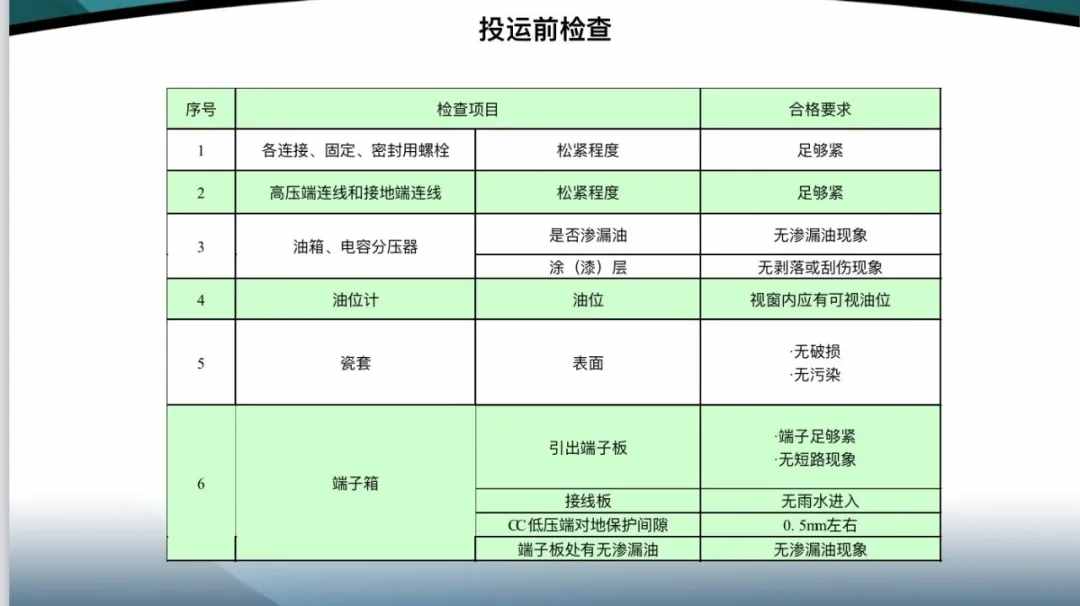

檢修試驗
1）外觀檢查
仔細檢查CVT在運輸過程中可能引起的損傷，例如瓷套破損、漏油、變形等。
2）絕緣電阻測量
用兆歐表作測試設備，所有測量點都集中在二次端子盒內。
測量點 二次繞組之間 二次繞組對地 電容分壓器低壓端對地 諧振電抗器低壓端對地
推薦值＞100MΩ ＞100MΩ ＞100MΩ ＞100MΩ
3）電容分壓器的電容量及介損測量 （必要時做）
4）電壓變比測試
在CVT一次側施加高電壓U1，二次側接電壓表測量輸出低電壓U2，計算變 比U1/U2是否與額定變比相等。注：CVT一次側所加電壓可低于額定值。
5）調整電容分壓器低壓端N與地之間的保護間隙(0.5mm左右)。
6）準確度試驗(有條件時)。
7）極性檢驗。
8）阻尼器直流電阻測量。
故障排查流程
