電腦機箱接口（電腦機箱連線不會接？）
有許多第一次裝機的朋友，對于硬件的安裝還算順利，可是對于主板上各種類型的接線，有一種手足無措之感。本文針對于此，將主板上各接口和對應的線簡單介紹一下。
電源線電源接口一般是兩個，分別是主板供電24P接口，處理器供電8P，外加上顯卡的獨立供電接口。
主板供電

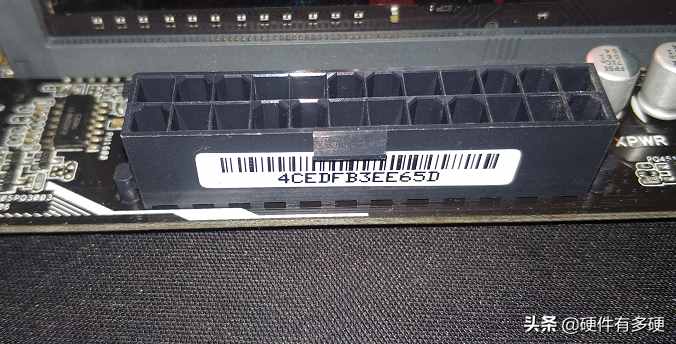

一接口規格為24P針腳，也有一些舊主板或者低端的采用20P針腳，對應的電源線接頭也是24P，其中左側的4P可以拆卸，以適配20P主板。
CPU供電

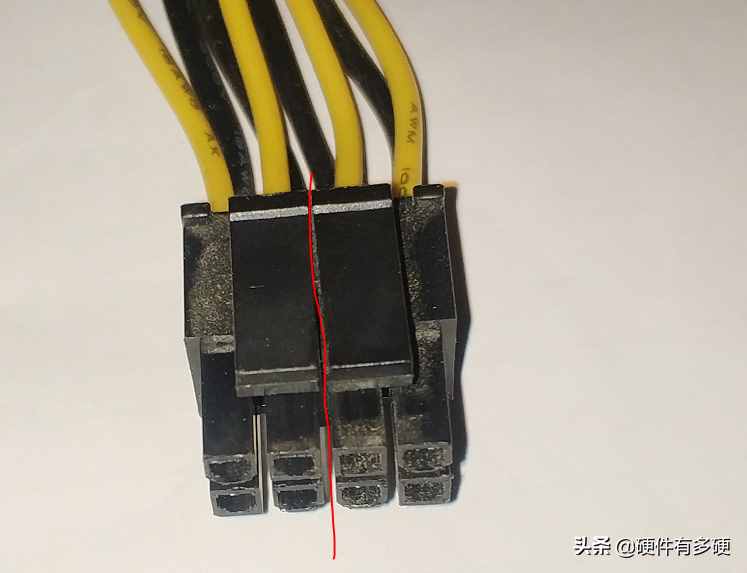

這個接口一般在處理器附近，我的這塊主板是8P接口，也有一些是4P接口，英文EATX 12V意思是給CPU供電的+12v接口。對應的接口如下圖，在紅線處可以拆分，以適配4P的CPU供電。

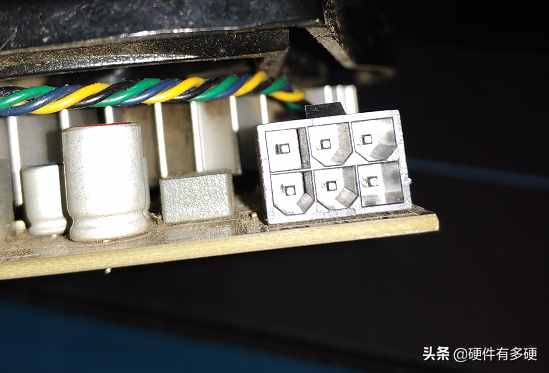

顯卡的供電一般也是6P或者8P，電源接頭和CPU供電很相似，但是CPU供電可以拆分為4+4，而顯卡供電接頭只能拆分為6+2，用來適用6P的顯卡接口，知道這兩個的不同，就很容易分辨。
機箱前面板連接線
新手裝機最為頭疼的應該就是機箱的前面板連接線，現在大部分都叫它跳線，其實也不嚴謹。機箱前面板一般有USB0/0接口、耳機麥克風、電源鍵、重啟鍵、開關指示燈、硬盤指示燈這幾種。
USB0和USB0

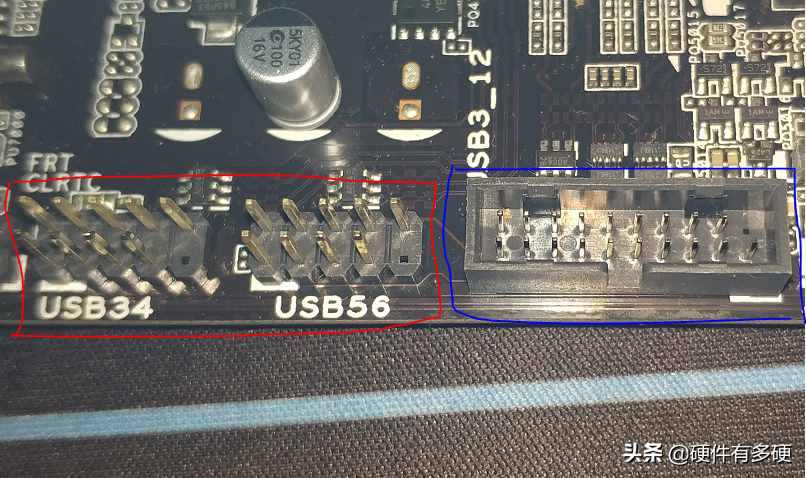

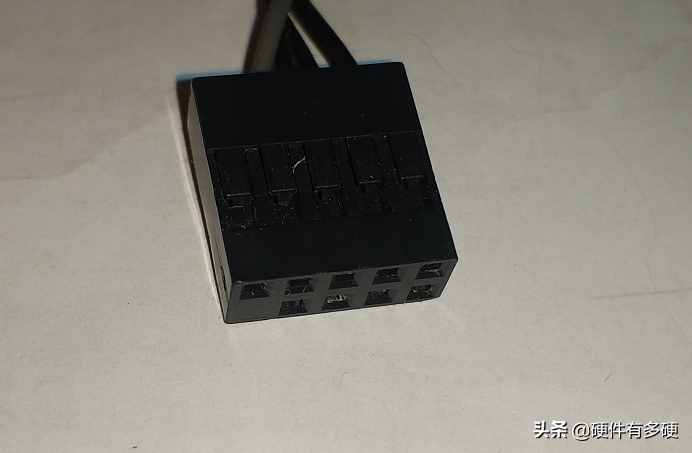

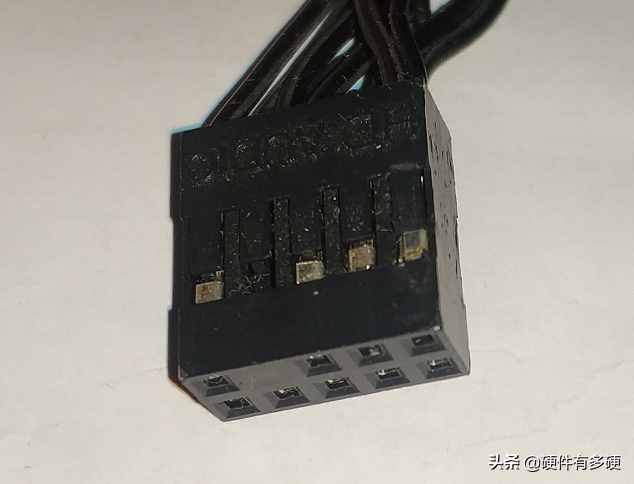

左邊兩個是USB0接口，可以看到它的針腳在最邊上缺失一個，這個是重要標志，可以和機箱上的USB線相對應。
比較大塊的藍色是USB0接口，和上圖主板右側的接口相對應，這些都是防呆設計，插反了根本接不上。
還有的主板集成USB1，它對應的顏色是紅色。
電源重啟和指示燈
大多數主板都會把這幾個接口集成在一起，但是在機箱上的連接線仍然是分開的，沒有做到模塊化設計。

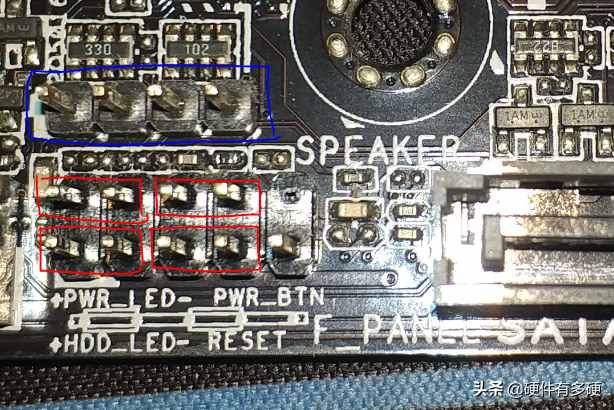

藍色方框內是SPEAKER，這是機箱蜂鳴器的接頭，有些機箱縮水沒有蜂鳴器就不用接。
根據下面的英文提示，紅框左上的兩根是電源指示燈，紅色右上的是電源開關。下圖是對應的機箱線，綠白兩根是電源指示燈（POWER LED+/-）,這兩個正負極不能插反。下面的是電源開關（POWER SW）。

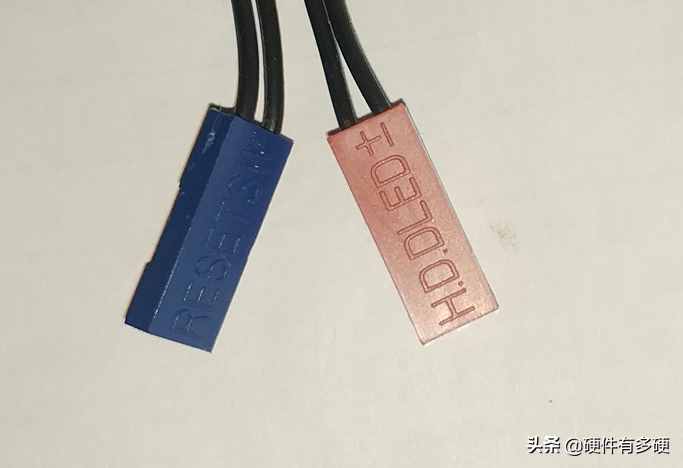

紅框左下的是硬盤工作指示燈，對應的是紅的HDD LED+/-，這個同樣不能插反。右下的是重啟，對應的藍色的RESET SW。
最重要的是電源和重啟不分正負極，硬盤燈和電源燈要區分。
前置音頻

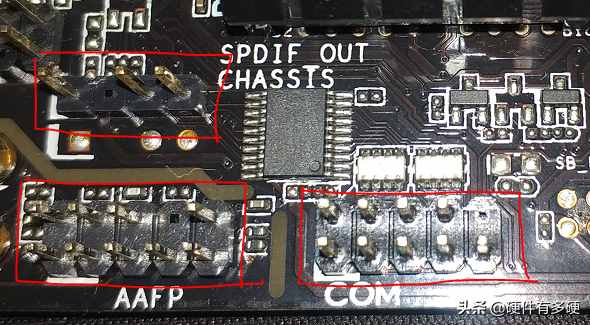

圖中左下框的AAFP就是機箱面板的音頻ADUIO針腳接口，這個接頭/接口同USB的很相像，但是針腳缺失的位置不同，所以不能通用。
這里還要簡單介紹下圖上另外兩個，它們不太常用。右側紅框的COM接口，這是老式的串口，現在基本沒什么用。上面的SPDIF OUT是索尼飛利浦音頻數字接口，機箱一般不集成，網上有專門賣這種數字音頻板。
風扇接口

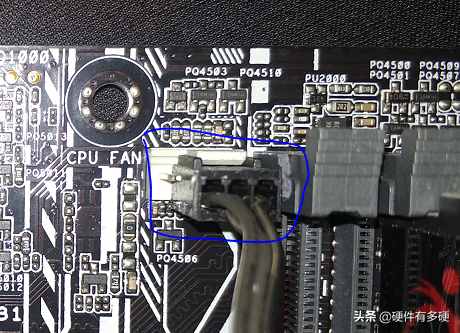

主板一般集成兩個風扇電源接口，分別是CPU風扇，負責給CPU散熱器風扇供電。

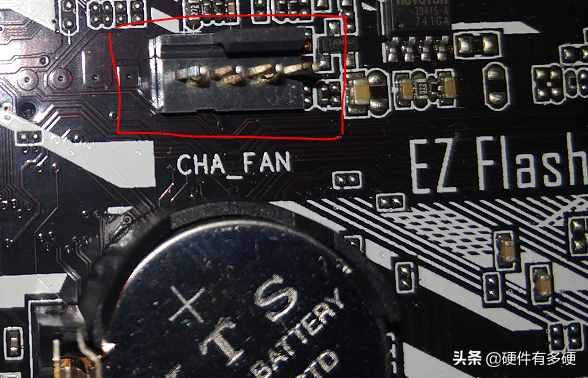

還有一個是機箱風扇供電接口,上面寫的是CHA-FAN。
針腳都是四個，可以插調速風扇，也能兼容三針的風扇，這樣的是固定轉速風扇。
通常CPU風扇比較靠近處理器，而機箱風扇一般在主板中間位置，這兩個接口是通用的，不過最好不要插錯。如果把CPU風扇查到了機箱那個口，雖然同樣會轉動，但是開機時會檢測到CPU風扇是空的，然后會報錯要求按F1跳過，很麻煩。
其他
不同的主板上還會有一些普通用不到的接口，像這個PHD6000是診斷卡接口。
剩下的基本上都是硬件接口，這些根據需要進行安裝，并不一定非要插滿。

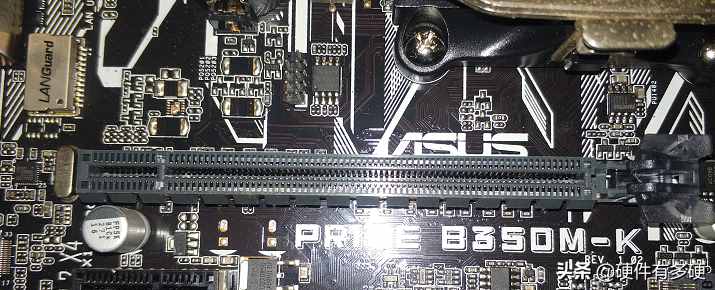

顯卡
M.2硬盤

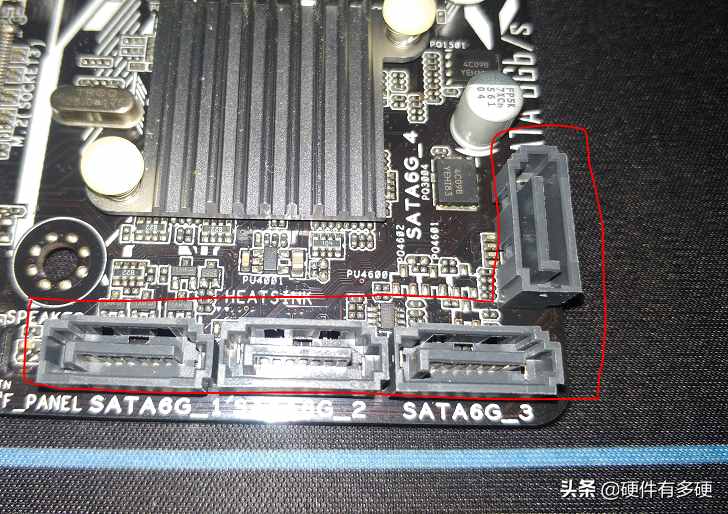

SATA
總結
本文主要是為了幫助新手朋友初步認識一下各種接線方法，可以說主板上常見的接口基本上都介紹到了。主板接線不是多難的技術活，但是個細心地活，除了接的正確，最好還要把線理的清清楚楚才好。
