地下車庫設計規范（綠城地下車庫標識設計）

通過交通標識、導向標識、其他標識等來為業主提供快速準確的場所信息。

（一）交通標識

交通標識的設置應進行總體布局，防止出現信息不足或過載的現象。

交通標識的設置應以道路交通標線為主導，交通標志為輔，兩者配合使用。盡量避免使用或少用禁止、警示類標線、標志。

同一地點需要設置兩種以上標志時，可以安裝在一根標志柱上，但最多不應超過四種。標志牌在一根支柱上并設時，應按警告、禁令、指示的順序，先上后下，先左后右的排列。

路側式標志裝設應與道路中線成60°夾角。有角度的路側式標志板可避免對駕駛員產生眩光。

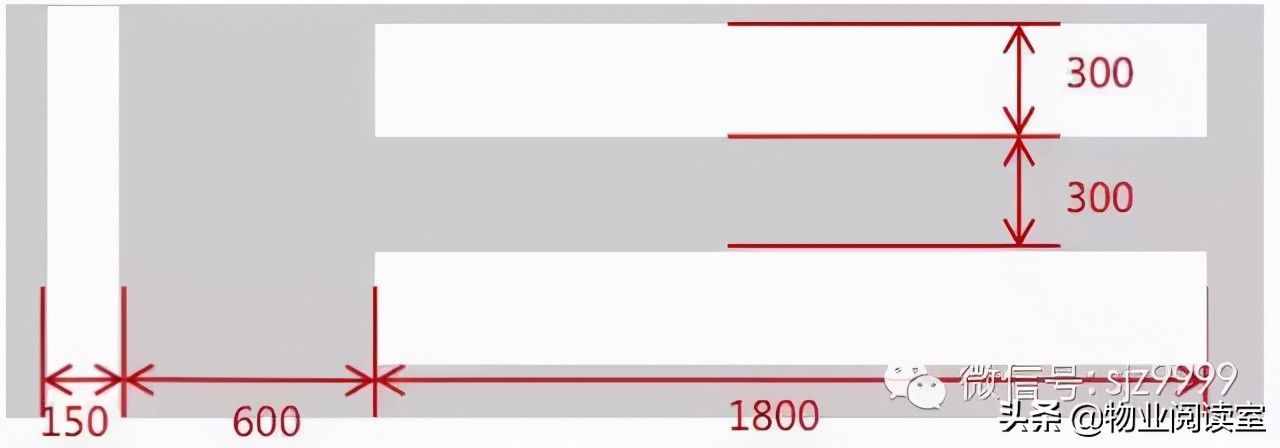

車庫內重要交叉路口處，應結合人行橫道線設置停止線。停止線為白色實線，雙向行駛的路口，停止線不應與車行道中心線連接。單向行駛的路口，其長度應橫跨整個路面。停止線的線寬150mm，距人行橫道線600mm。

停止線示意圖：

↓↓

---

雙向通行車道應設置車道中心線。車道中心線為白色虛線，用于分隔對向行駛的交通流。其線寬150mm， 長600mm，間隔900mm。（示意圖如下：）

人行橫道線示意圖：

↓↓

---

車庫內主要車行通道分岔處及地下門廳前，應設置人行橫道線。人行橫道線為白色平行粗實線。

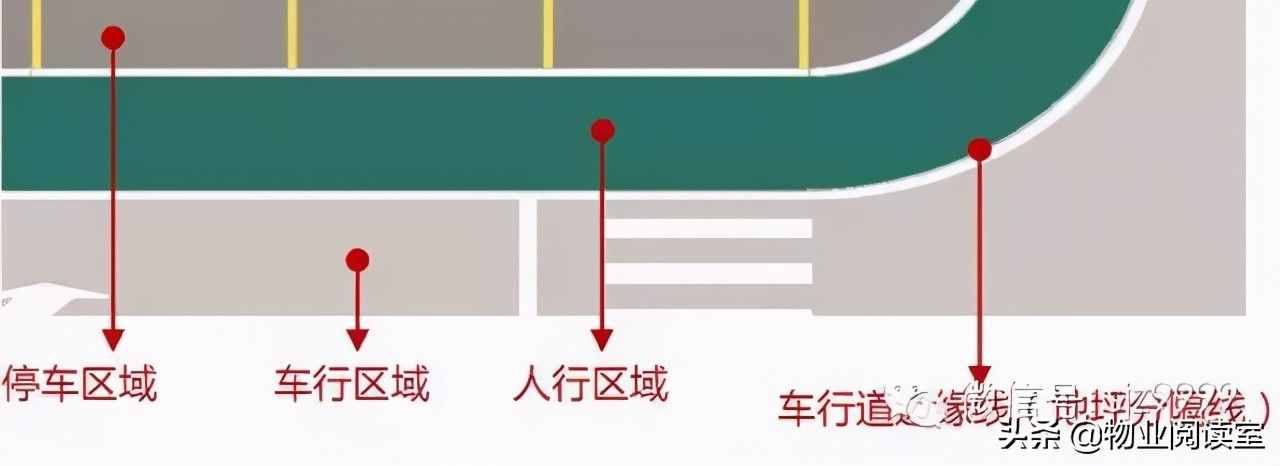

車行道邊緣線（地坪分隔線）示意圖：

↓↓

---

人行橫道線的設置位置，應根據行人橫穿道路的實際需要確定。且同一路段上人行橫道線的設置間距應大于20m。

人行橫道線需與道路中心線保持垂直，一般長1800mm，寬300mm，間距300mm。

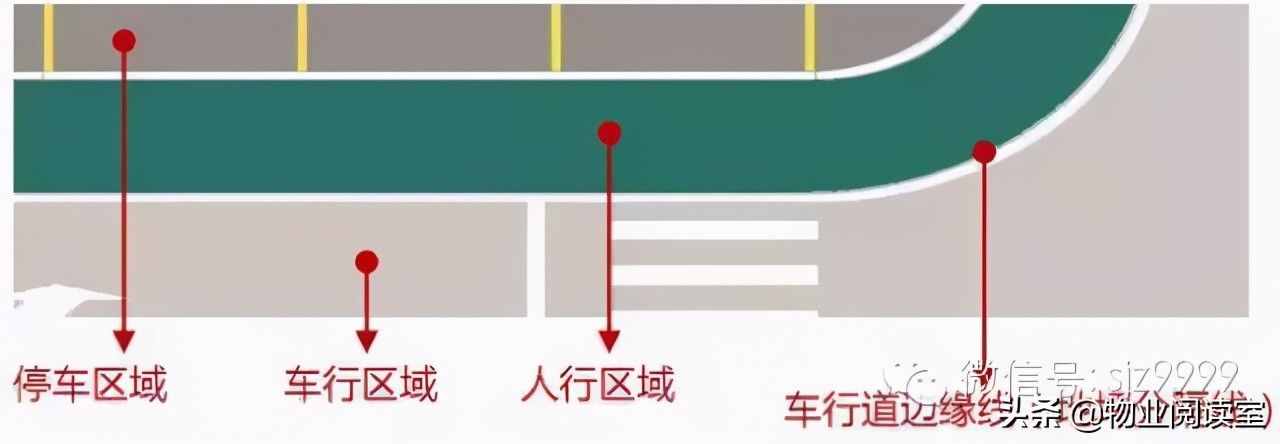

車行道邊緣線為白色實線，線寬150mm。通常與人行道邊線合一，用以劃分車行區域不人行區域的分界。

車行道邊緣線（地坪分隔線）示意圖：

↓↓

---

1交岔路口駛?cè)攵蔚能嚨纼?nèi)，應有導向箭頭標明各車道的行駛方向：包括直行箭頭、向左（或向右）轉彎箭頭、允許掉頭箭頭等。導向箭頭的顏色為白色，應設置在所指示路口前至少3000mm位置。

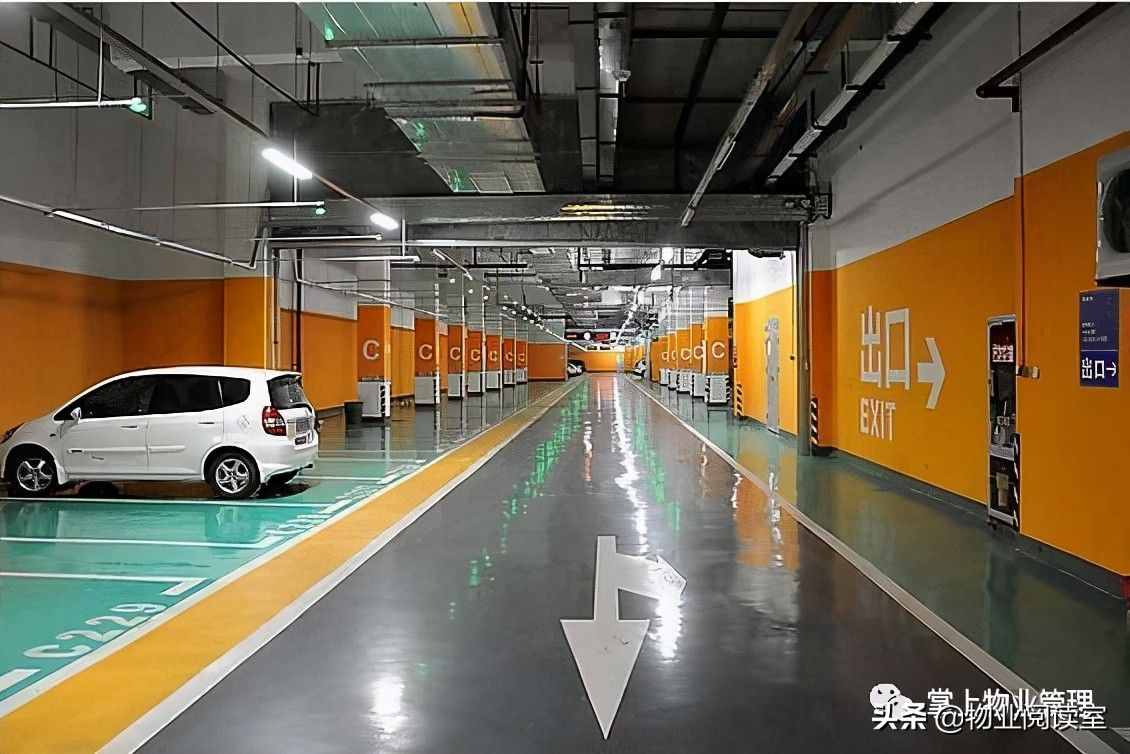

1地下車庫空間內應根據庫內行車流線指示出口方向，位置位于在T、L行車道的轉交處墻面以及車行道兩側柱面。設置間隔距離為2個柱網間距，下緣至地面的高度應為1300mm。

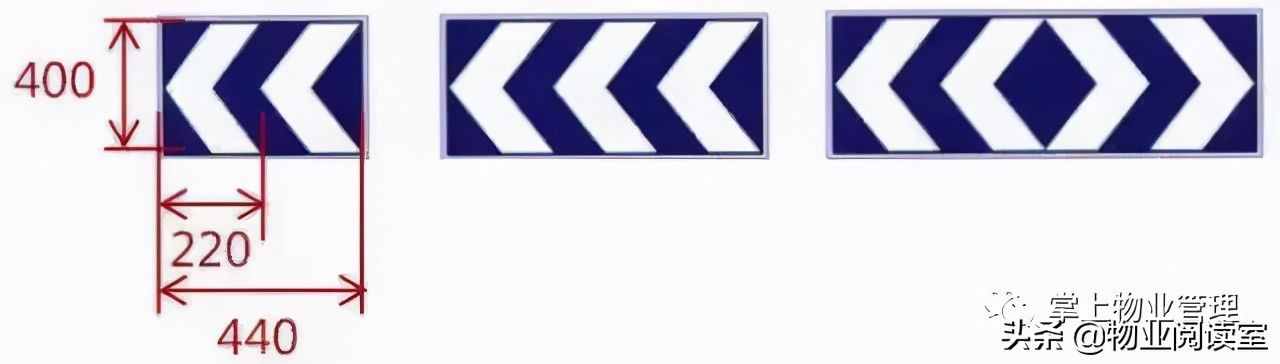

線形誘導標設置圖例：(單位:mm)

↓↓

---

1地下車庫出入口處必項設置：停車標志、禁止非機動車通行標志、禁止行人通行標志、限制高度標志、限制速度標志、禁止鳴喇叭標志，其中禁止非機動車通行標志、禁止行人通行標志可合并設置。出口處則應設置禁止駛?cè)霕?biāo)志。

地下車庫出入口處標志設置圖例：

↓↓

---

1車庫內交通應以使用指示標識為主，包括直行標識、向左（或向右）轉彎標志、直行和向左轉彎（或直行和向右轉彎）標志、向左和向右轉彎標志等、允許掉頭標志、單行路標志等。應標識在所指示路口前至少3000mm位置。

地下車庫內部交通標志設置圖例：

↓↓

---

1車庫內不宜使用禁止標志，必要時僅可設置如禁止車輛停放標志、禁止直行標志、禁止向左（或向右）轉彎標志、禁止直行和向左轉彎（或直行和向右轉彎）標志、禁止向左和向右轉彎標志、禁止掉頭標志等。

地下車庫內部交通標志設置圖例：

↓↓

---

1地下門廳前人行區域內處應設置步行標志、人行橫道標志。

步行標志與人行橫道標志：

↓↓

---

1方形標識最短邊與圓形標識直徑皆應為500mm。

【案例】

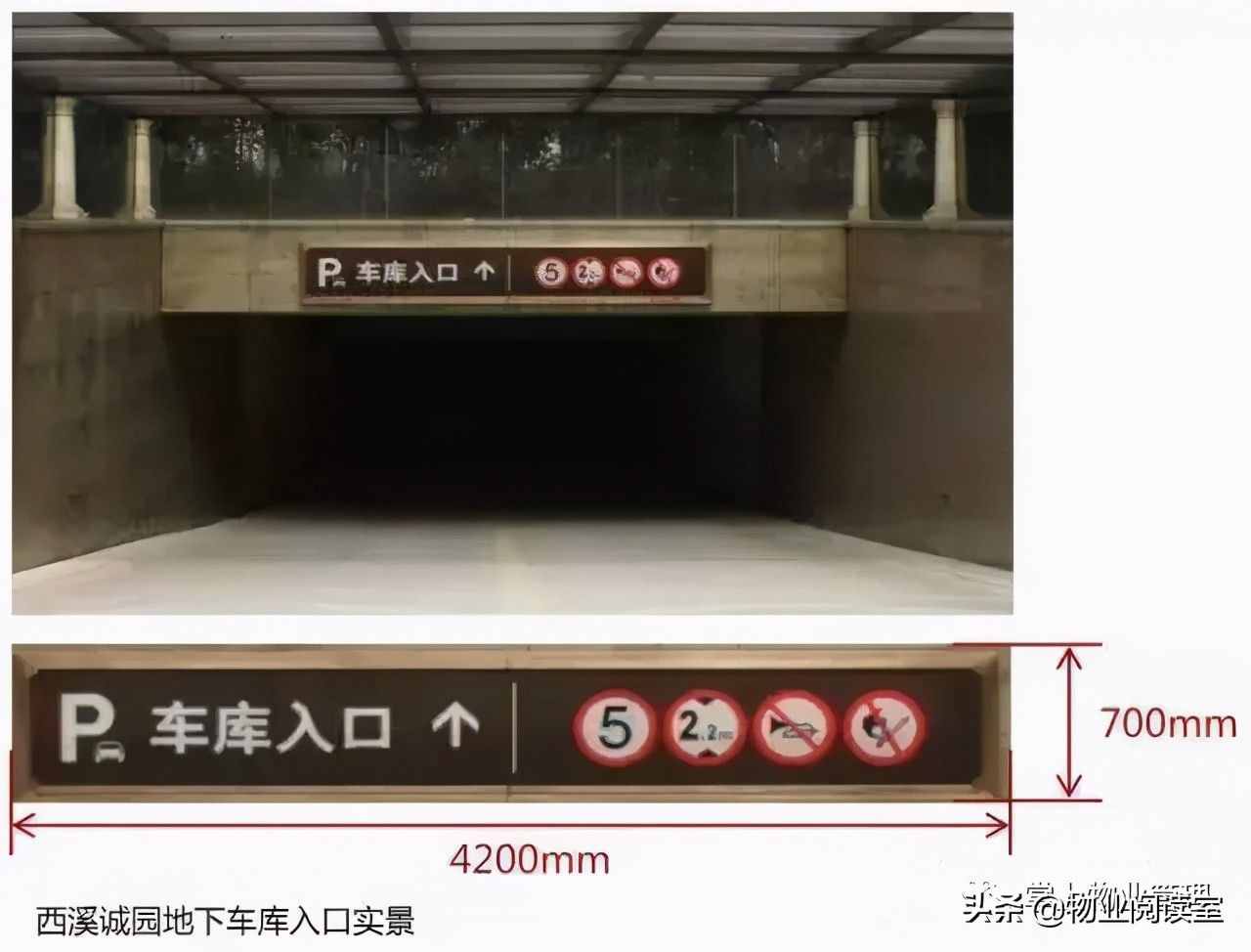

西溪誠園為石材幕墻系列二代高局，其懸掛標識的底牌采用了偏暖的咖啡色，不項目色調相融合。

在車庫出入口處屁中安裝橫向標志牌。

（二）導向標識

導向標識應結合園區VI統一設計。

導向標志應結合地下空間位置、交通流線、沿線設施等情況設置，其文字應書寫規范、正確、工整，需設置邊框外緣并配有襯底色。

地下車庫出入口處應設置停車場指示牌、樓幢方位指示牌。設有分區的園區內則應設置分區指示牌。

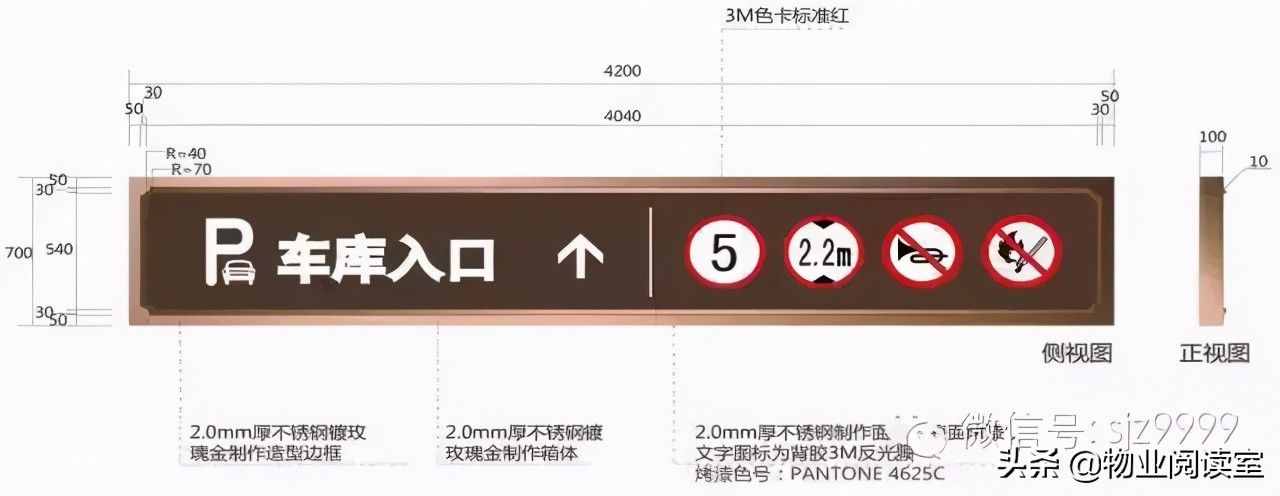

地下車庫出入口指示牌：（數據來源：西溪誠園）

↓↓

---

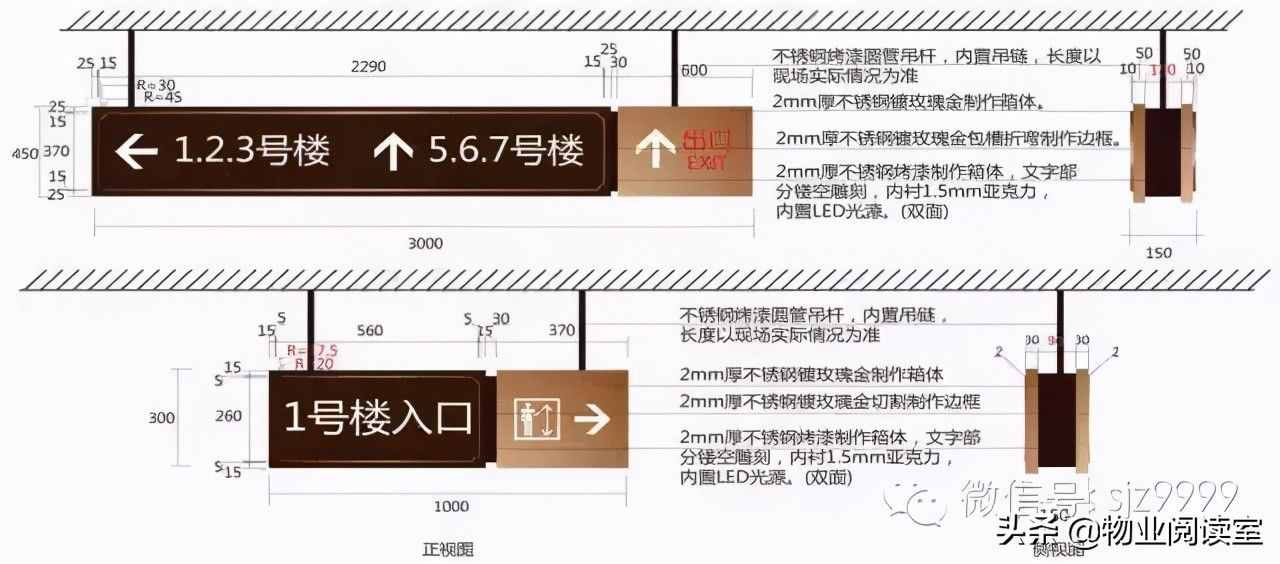

主車道交叉路口需設置樓幢方位指示牌。

地下車庫方位指示牌：（數據來源：西溪誠園）

↓↓

---

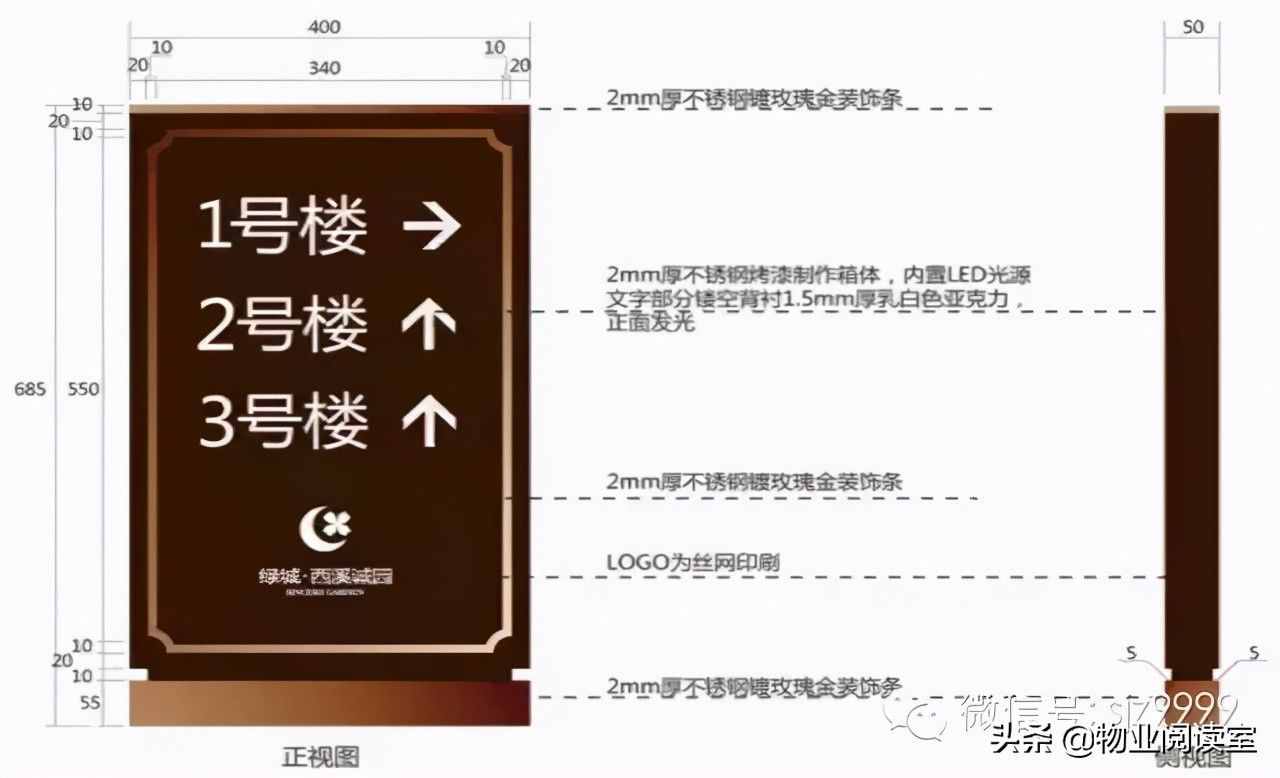

地下門廳入口處必項設有該地下空間總平圖，圖面需標示該區名稱，提示業主現在所處位置、出口、樓幢以及管理室等場所位置。

地下車庫樓幢指示牌：（數據來源：西溪誠園）

↓↓

地下空間超過3萬方的園區，必項設置分區標識，以三個防火分區節用一分區標識。分區標識可結合地面、墻面、柱等明顯突出位置進行設置。

分區形式可采用色彩分區、形象分區、文字分區等。

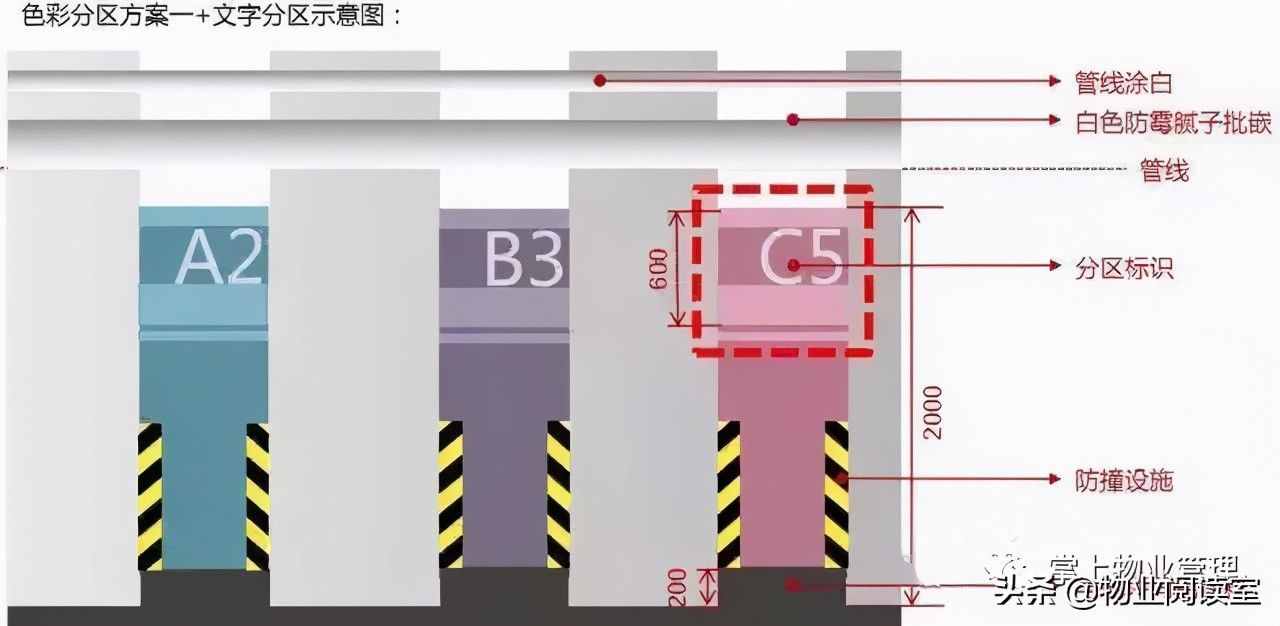

色彩分區配色建議：

方案一：

方案二：

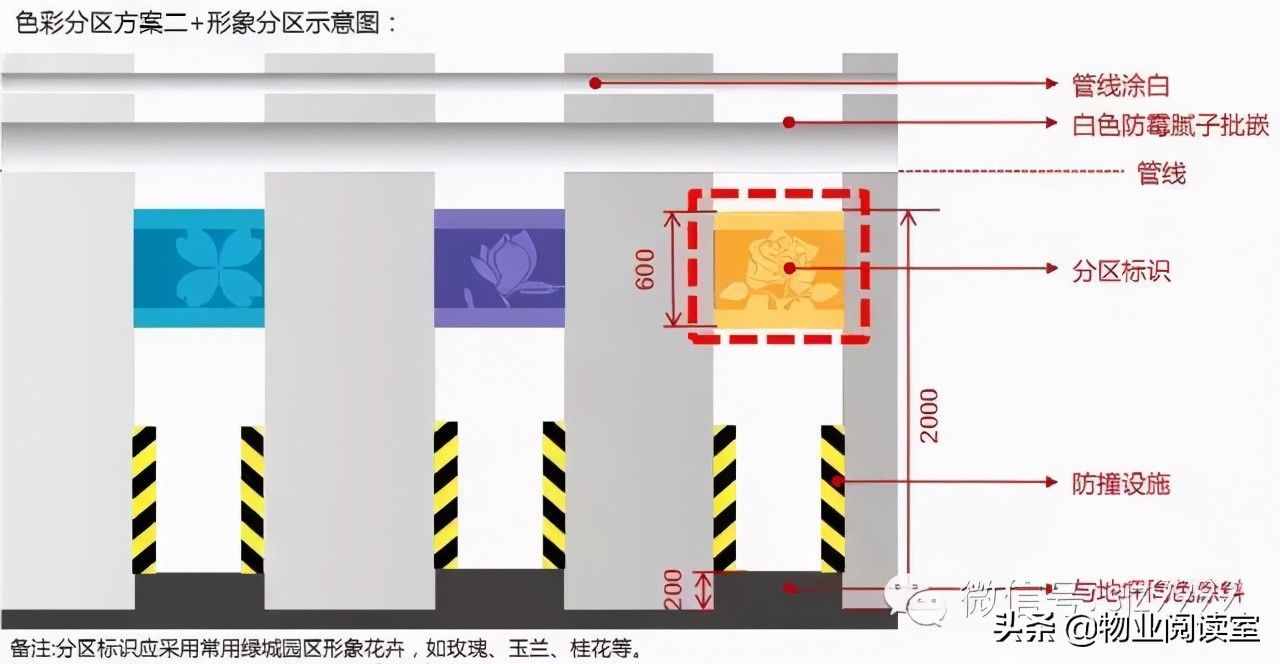

形象分區、文字分區建議：

懸掛型標識底標高≥2200mm，粘掛型標識中心固定標高控制為1600mm；中英文字體的大小比例為3∶1；字體以標準中文黑體字為主，連續設置的間距為50m。

（三）其他標識

當管道做涂白處理時，地下室管道應標注流向、管道名稱、示意色環；橋架標識應標注名稱。

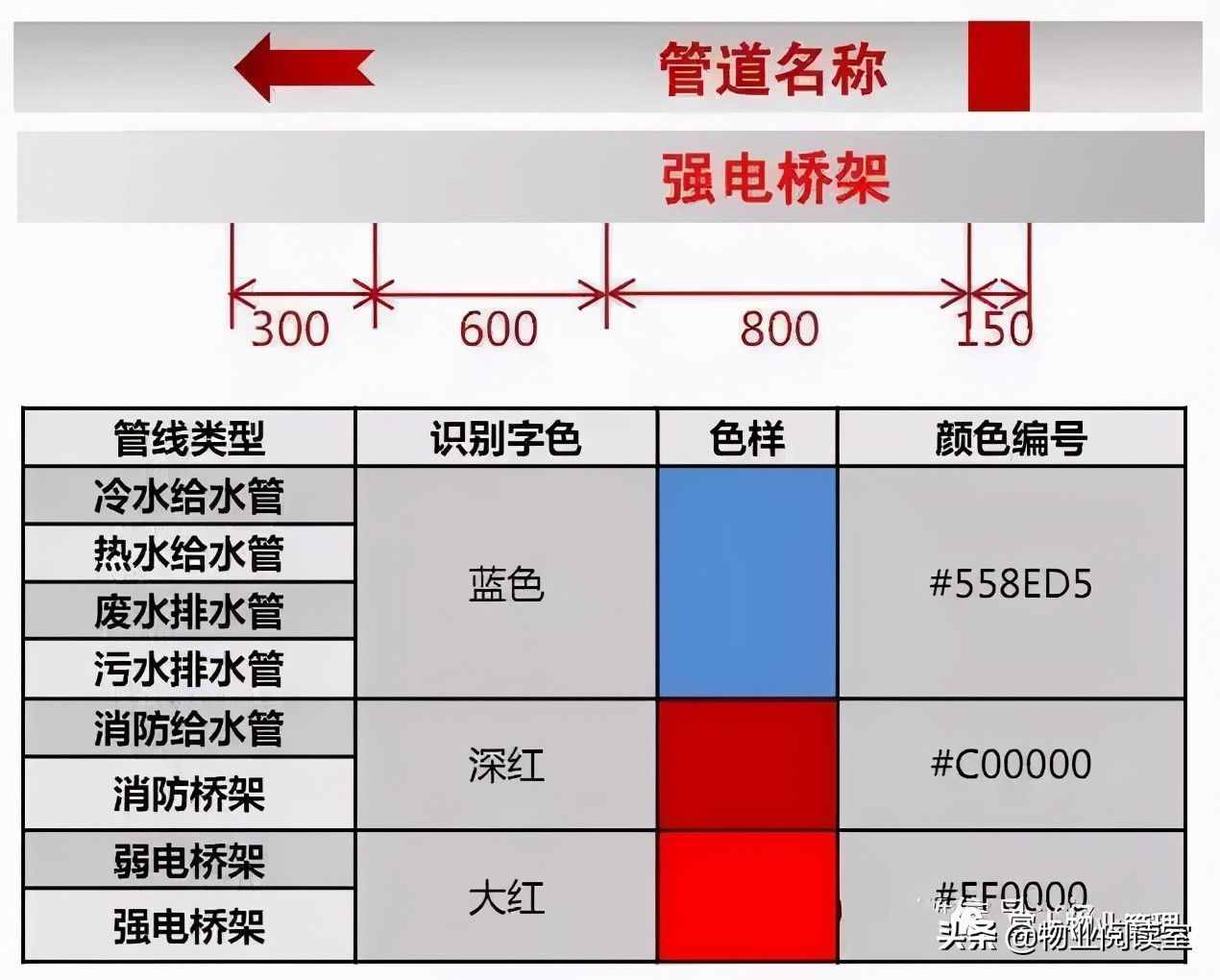

管道識別符號示意圖：(單位：mm)

↓↓

同一管道上兩個標識之間最小距離不應小于10m，其起點、終點、交叉點、轉彎處、閥門和穿墻孔兩側為必項標識部位。

標注方式、尺寸、識別色詳見上圖。

---
