路由器天線原理（路由器WiFi天線拆機詳解）
前言：
隨著無線通信的發展， WiFi對我們?nèi)粘Ｉ罟ぷ髟絹?lái)越重要。
作為WiFi的載體-路由器，也是經常出現在生活的各個角落。
本文主要從射頻微波、天線行業等專業角度，對一些路由器的各種天線進行拆機分析，
然后從天線原理角度對路由器WiFi天線進行深入分析。
常見的路由器WiFi天線

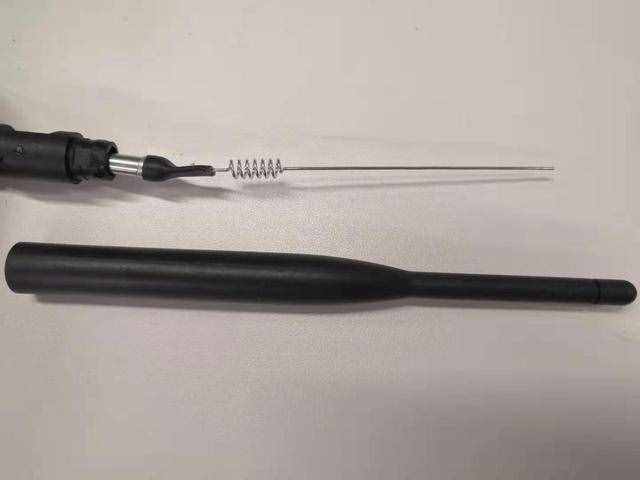

（2-1）4GHz 螺旋天線（螺旋套筒天線）。這種通常為高增益天線，增益一般可達到5dBi，具體原理下文仔細介紹。

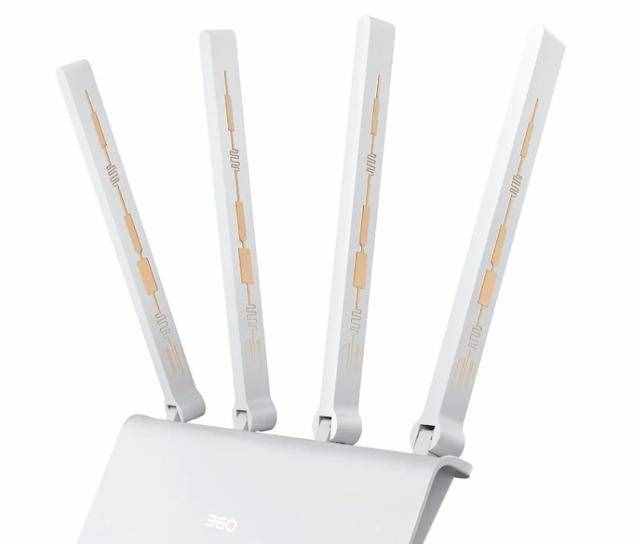

（2-2）雙頻PCB天線。改天線為4GHz，5GHz頻段的WiFi，由兩根同軸線分別饋電。增益一般，畢竟?fàn)奚颂炀€的尺寸。
（2-3）雙頻螺旋天線。增益高。（還沒找到實物拆解）
總之，路由器的天線種類很多。具體原理見下文，仿真對比見下期文章。
路由器天線原理分析
（3-1）螺旋天線：
螺旋天線突出的特點是寬帶特征，也是最常用的圓極化天線。
螺旋天線的一般結構如圖4-1 所示。螺旋天線通常用同軸線饋電，螺旋天線的一端與同軸線的內導體相連，另一端處于自由狀態。
圖4-1 中，2d 為螺旋直徑，l 為螺旋天線長度，s 為螺距，定義N 為螺旋圈數。
工作在中心頻率f 的螺旋天線，所需的線圈數目N 的近似計算公式為：
其中，螺距s=l/N，所需金屬線總長度L= 2Nπd。
螺旋天線常見的兩種工作模式：軸向模螺旋天線和法向模螺旋天線。
當螺旋直徑D（D=2d）的長度約為0.25～0.46λ時，圖。
天線沿軸線方向有最大輻射，并在軸線方向產生圓極化波。這種天線稱為軸向模螺旋天線，常用于通信、雷達等。
軸向模螺旋天線的繞向決定極化旋向。
右手繞向的螺旋線為右旋圓極化，左手繞向的螺旋線為左旋圓極化。
當螺旋直徑D 的長度小于0.18λ時，圖。
天線的最大輻射方向垂直于軸線方向，類似于單極天線，具有“8”字形方向圖，稱之為法向模螺旋天線，一般用于小功率電臺。
此時螺旋天線退化為線天線，輻射線極化波。
電磁波沿螺旋軸線傳播的相速比直線偶極子小，諧振長度可以縮短，故可以減小天線尺寸。
螺旋天線是一個慢波系統，電磁波在螺旋線中的傳播速度為光速c，沿軸向的等效速率為u，
有關系式：u=csinθ ，
θ 為螺旋切線與水平線間的夾角，
u<c，故螺旋天線是一個慢波系統，把螺旋天線中的波長稱之為“導波長”。
故設計螺旋天線諧振在四分之一波長時，應該是諧振在四分之一的“導波長”上。

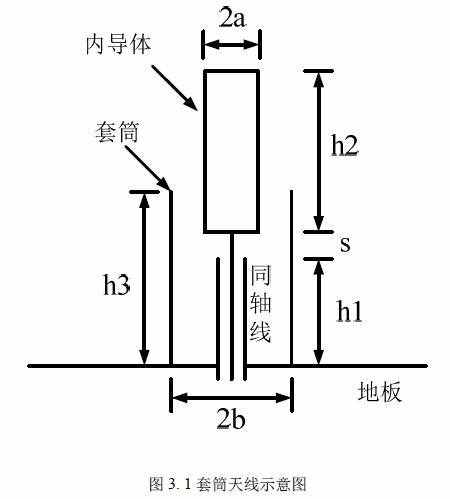

（3-2）螺旋套筒天線。
顧名思義，就是螺旋天線加上套筒。如上圖，螺旋天線底部就是一個金屬套筒。
對于簡單的單極子天線來說，我們知道加粗振子可以獲得很低的特性阻抗。
在天線內輻射體外面附加一與內輻射體同軸的金屬套筒，就構成了套筒天線，
既等效加粗了振子，又實現了不對稱形式的饋電，簡單而且效果明顯。通
常情況下套筒天線都可以達到倍頻以上的相對帶寬。就
結構而言，可以把套筒天線分成套筒單極子和套筒偶極子。
路由器天線仿真對比：
