閥門基礎知識（常用氣動控制閥結構介紹）

我們知道，氣動控制閥由執行機構和閥體兩部分組成，這一部分將重點對我們公司使用最多的幾種類型的執行機構和閥體的結構分別進行介紹。

氣動控制閥執行機構的結構和動作原理

氣動執行機構分為薄膜式、活塞式它們因結構不同有著不同的應用場合。

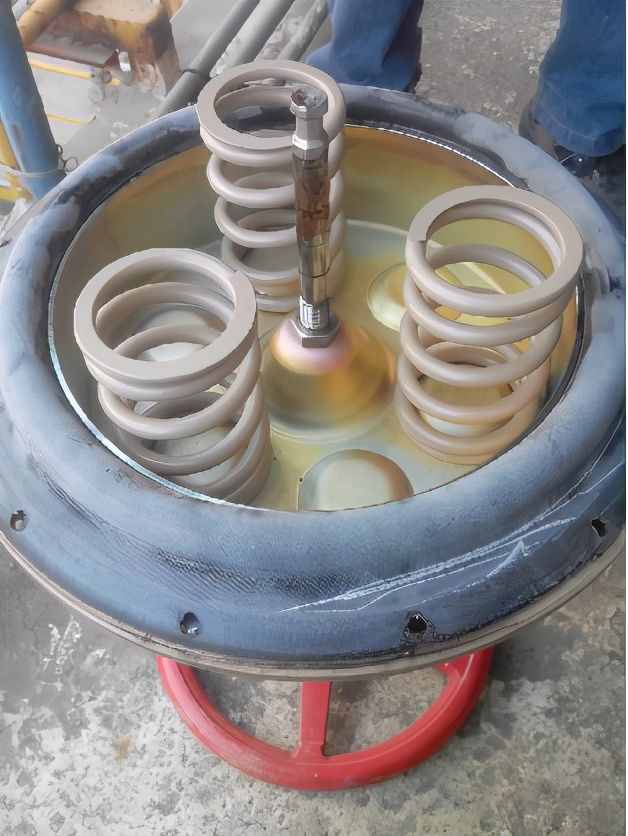

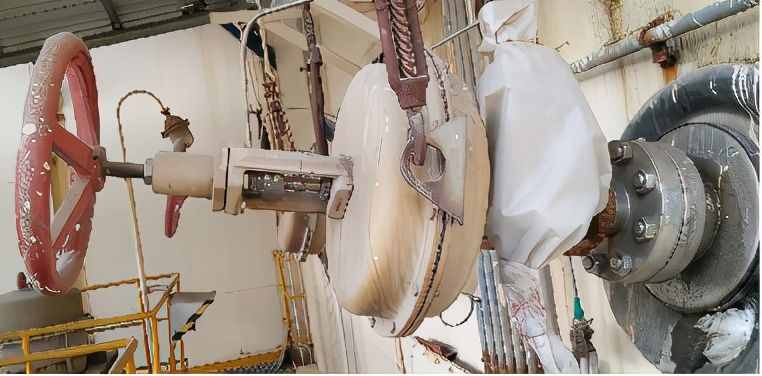

氣動薄膜式執行機構

氣動薄膜式執行機構是指通過彈性膜片將輸入氣壓轉變?yōu)橥茥U的推力，通過推桿、閥桿帶動閥芯產生相應的位移，改變閥的開度。一個典型的氣動薄膜執行機構主要由彈性薄膜、壓縮彈簧和推桿組成。它分為正、反兩種作用形式。當信號壓力增加時，推桿向下動作的叫正作用執行機構，反之，當信號壓力增加時，推桿向上動作的叫反作用執行機構。

氣動薄膜式執行機構

優點：氣動薄膜執行機構結構簡單，動作可靠，維修方便，

缺點：

a、膜片能承受的壓力較低，膜室通入過大壓力后易造成膜片損壞，

b、執行機構輸出力小，一般不應用在高壓差場合。

氣動活塞式執行機構

氣動活塞式執行機構又稱氣缸式執行機構，是通過改變作用在活塞兩邊的氣源壓力來控制執行機構推桿的輸出位移，其特點是輸出力大，結構簡潔、動作速度快、抗震性好。

它包括有彈簧式和無彈簧式兩種。

另外，根據其結構的不同又可以分為直行程活塞式、角行程活塞式執行機構。

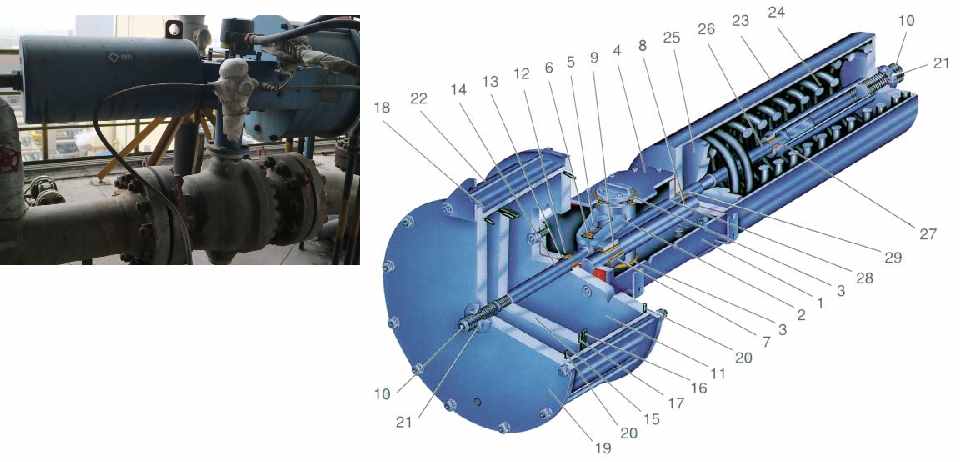

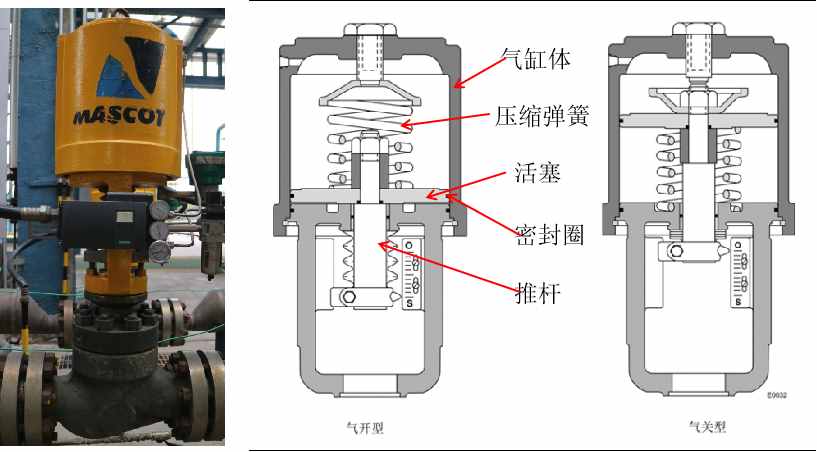

直行程活塞式執行機構內部結構：

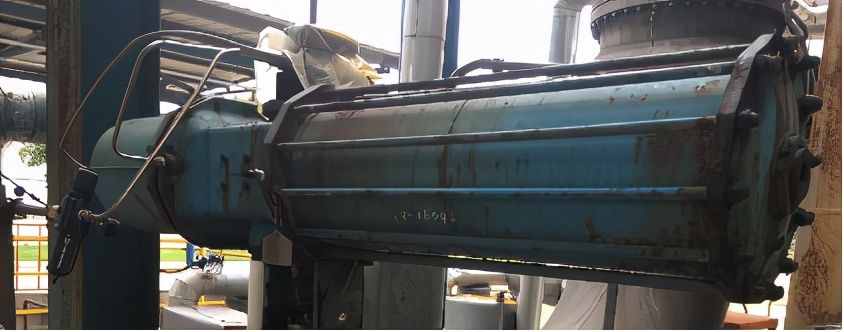

另外，除了上面的這種直行程氣缸式執行機構外，還有撥叉式、齒輪齒條式的角行程活塞式執行機構

撥叉式執行機構結構圖 撥叉式執行機構結構圖

控制閥閥體部分的結構介紹：

我們知道控制閥按照閥體結構類型的不同可以分為：?jiǎn)巫y、雙座閥、套筒閥、角閥、球閥、偏芯旋轉閥和蝶閥等，這些類型的閥體在我們的現場都有廣泛的使用，它們因內部結構的不同而有其不同的特點。

下面將根據閥體結構的不同，重點介紹我公司使用的氣動閥閥體的內部結構和優缺點。

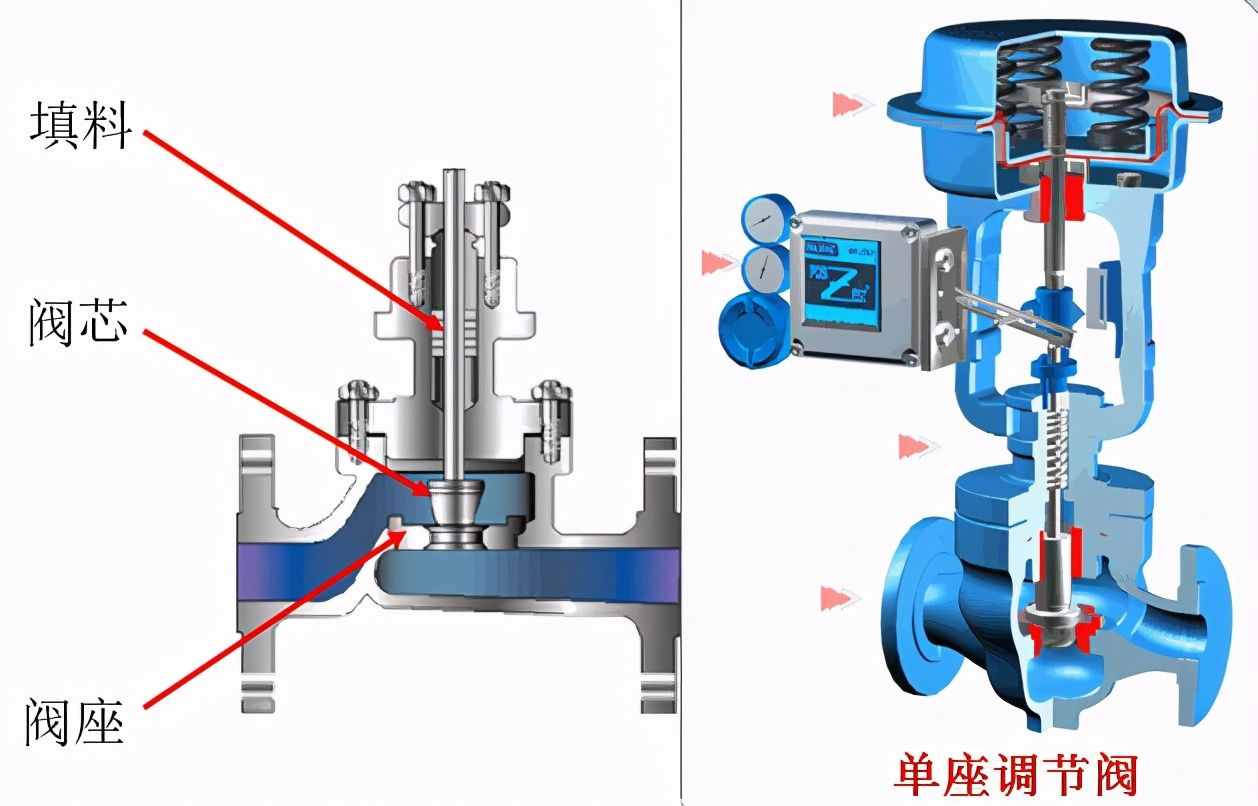

單座閥

閥體內只有一個閥座和閥芯。

優點：

結構簡單；

密封效果好，泄露量小，標準泄露量為0.01%C；

缺點：

流通能力差，DN100的閥，C=120 ；

不平衡力大；

不適合高壓差,大口徑的場合。

單座閥

閥門的密封填料裝于上閥蓋填料室內，其主要作用是保證閥桿處的密封，即防止介質因閥桿移動而向外泄露，是一臺閥門所必須具有的組成部分。另外，填料還有防塵、潤滑等功能。

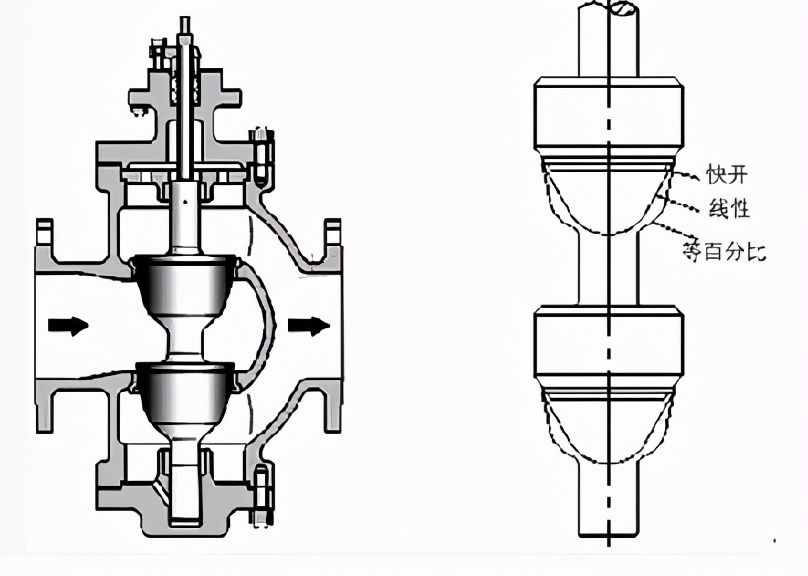

雙座閥

閥體內有兩個閥芯和閥座的調節閥。

優點

a、流通能力大，與相同口徑的其他控制閥比較，雙座閥可流過更多流體，同口徑雙座閥流通能力比單座閥流通能力約大20%～50%。 DN100的閥，C=160；

b、許用壓差大 。

缺點：

a、泄漏量大。雙座閥的上、下閥芯不能同時保證關閉，因此，雙座閥的泄漏量較大，標準泄漏量為0.1%C；

b、抗沖刷能力差。閥內流路復雜，在高壓差應用場合，受到高壓流體的沖刷較嚴重。

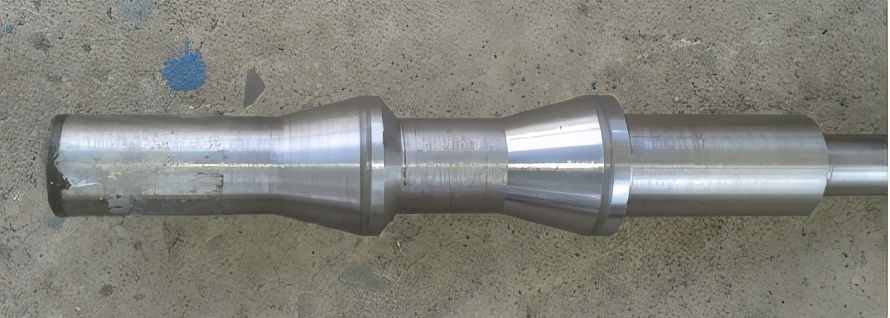

閥芯

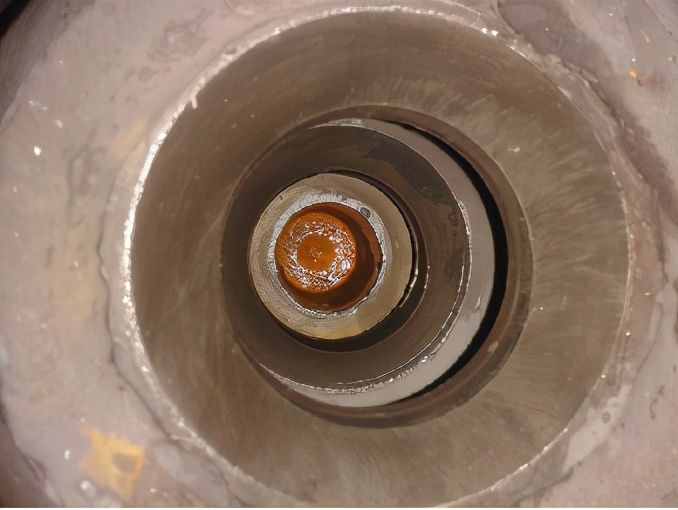

閥座

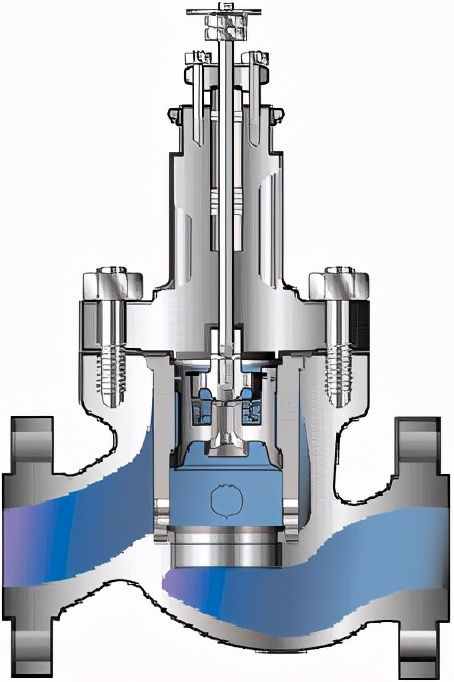

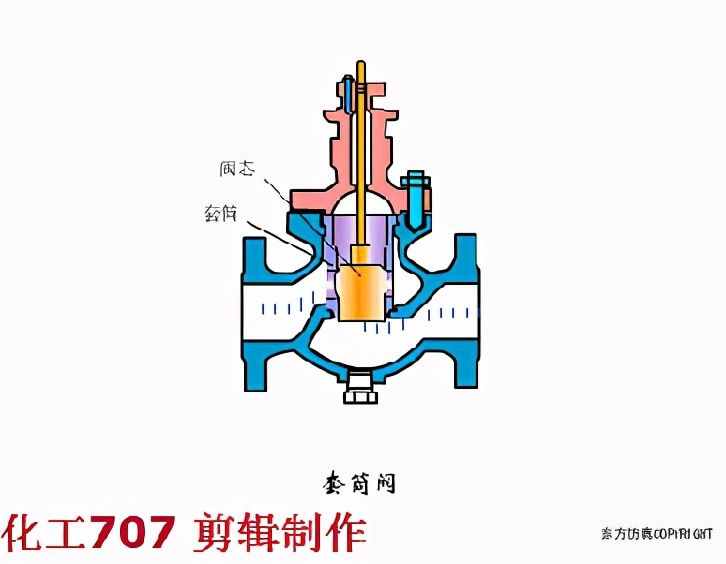

套筒閥

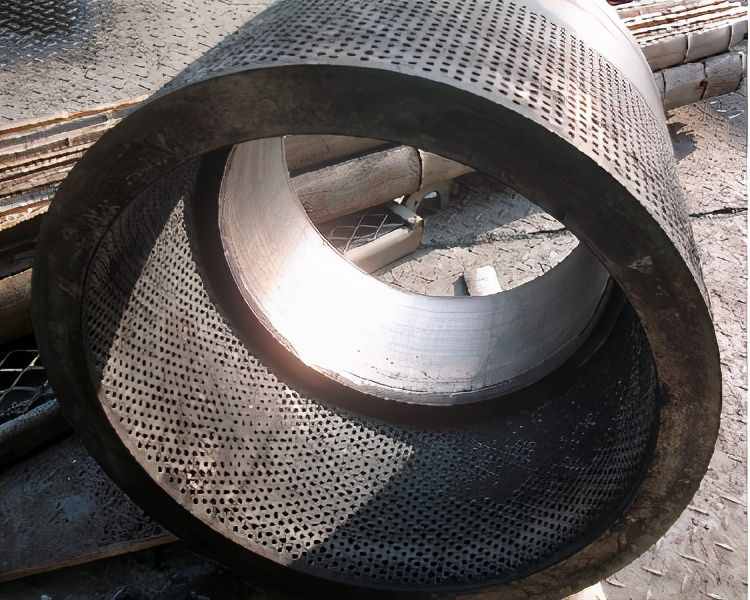

在閥體內部閥蓋和閥座之間裝有一個開口的套筒（閥籠）。

優點：

a、穩定性好；

采用套筒內部導向，不易引起閥芯振動，同時閥芯上開有平衡孔，可以減少介質作用在閥芯上的不平衡力。

b、互換性和通用性強；

只要更換套筒，就可以得到不同的流量特性。

c、維修方便；

套筒通過上閥蓋被壓緊在閥體上，同時閥座不像單雙座閥那樣通過螺紋和閥體連接的。

缺點：

泄漏量較單座閥大，不適合用于有顆粒及較臟污的介質中

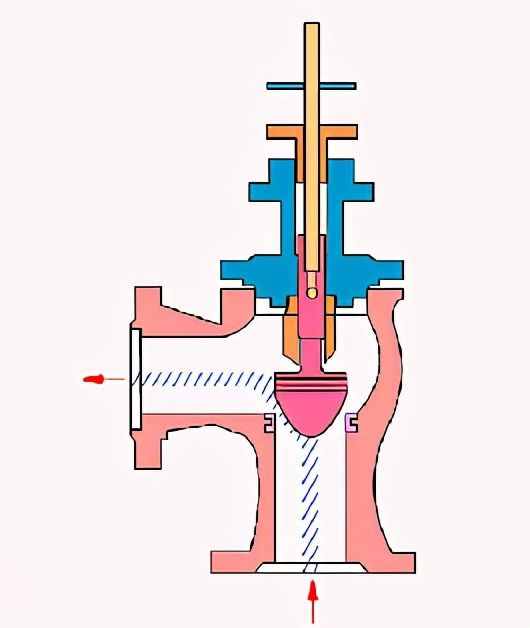

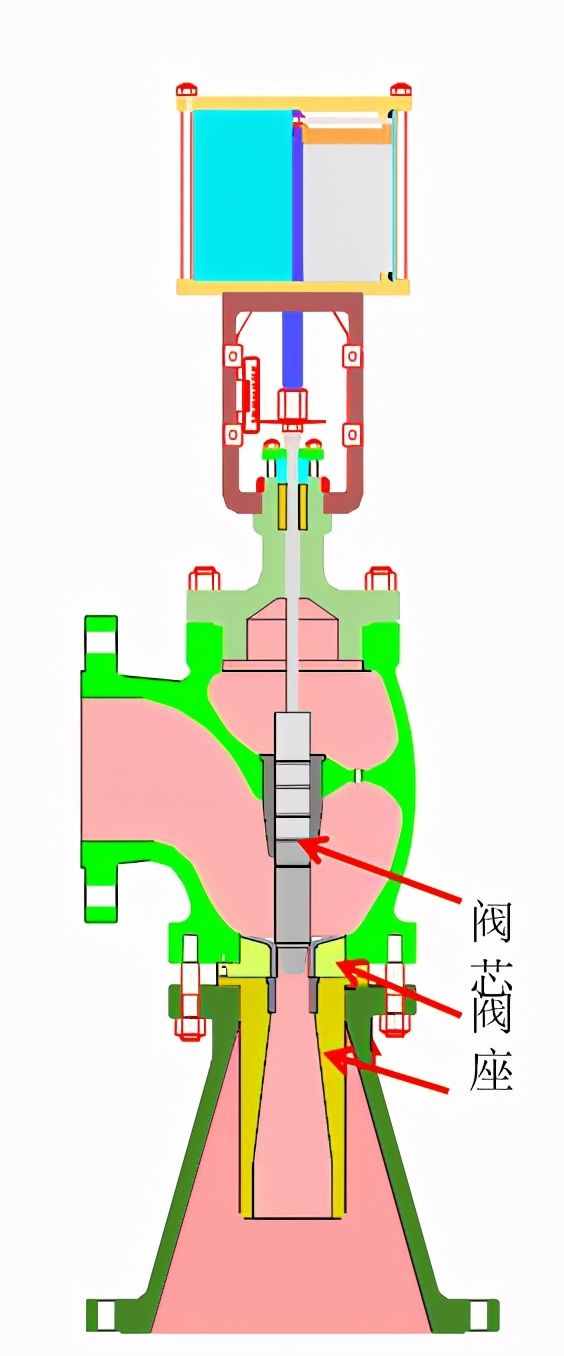

角閥

角閥除閥體為直角外，其他結構和直通單座調節閥相似。

優點：

a、閥體內有一個閥座和密封面，結構簡單,密封效果好；

b、一般為底進側出,借助介質自身的沖刷作用，可有效地防止介質堵塞，具有自潔凈功能。適用于控制高粘度介質,高壓差以及含有懸浮物和顆粒物的介質。在高壓差時，也可用作側進底出。

缺點：

容易發生閥芯振蕩不穩定的現象。

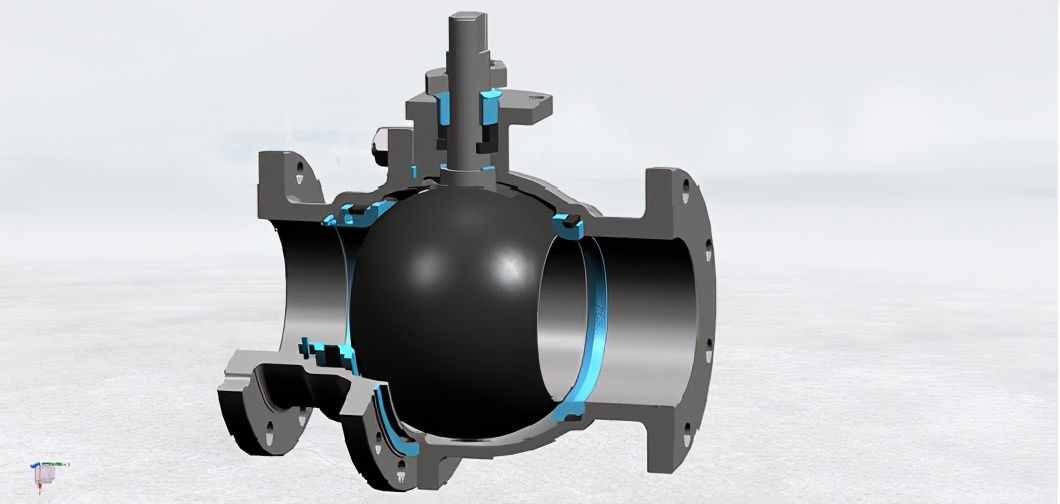

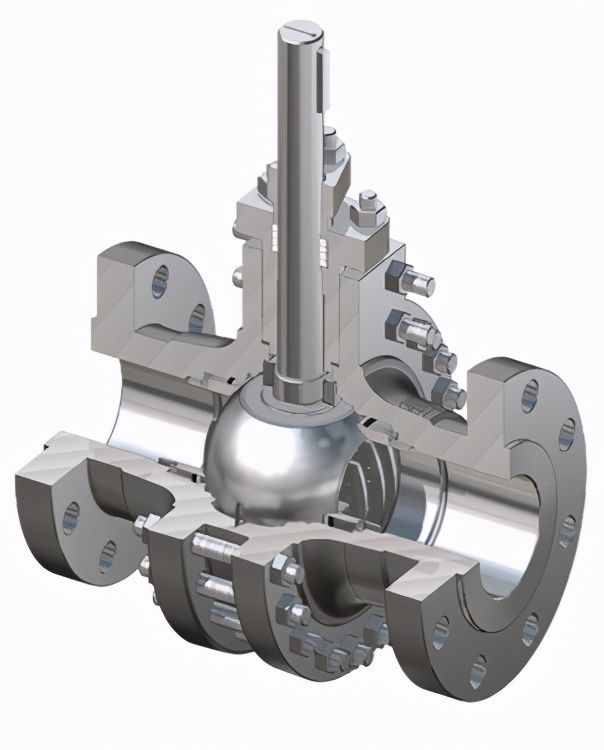

球閥：其結構為控制流體的啟閉件（閥芯）為一個球體，執行機構帶動閥桿從而使球體繞軸線旋轉 90°實現閥的開啟與關閉。

球閥有O型、C型和V型球閥，我們現場使用最多的是O型球閥，其結構為閥芯是球型，中間開有圓柱型通孔。

優點：

a、流路簡單，全開時完全形成直管通道，壓力損失??；

b、可實現快速啟閉。

缺點：

a、閥座及球面易受到管道內雜質的損壞；

b、調節性能差。

蝶閥：是用圓盤式啟閉件（閥板）往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、操作簡便、迅速，并且還可以同時具有良好的流量調節功能和關閉密封特性。

優點：

a、蝶閥在完全開啟時，具有較小的流阻。當開啟在大約15°～70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，蝶閥的應用非常普遍；

b、流通能力大，約為同口徑雙座閥的5～2倍；

c、結構緊湊、安裝空間小。

缺點：

a、操作轉矩大；

b、泄露量大，普通型為2%C。

c、維修比較困難

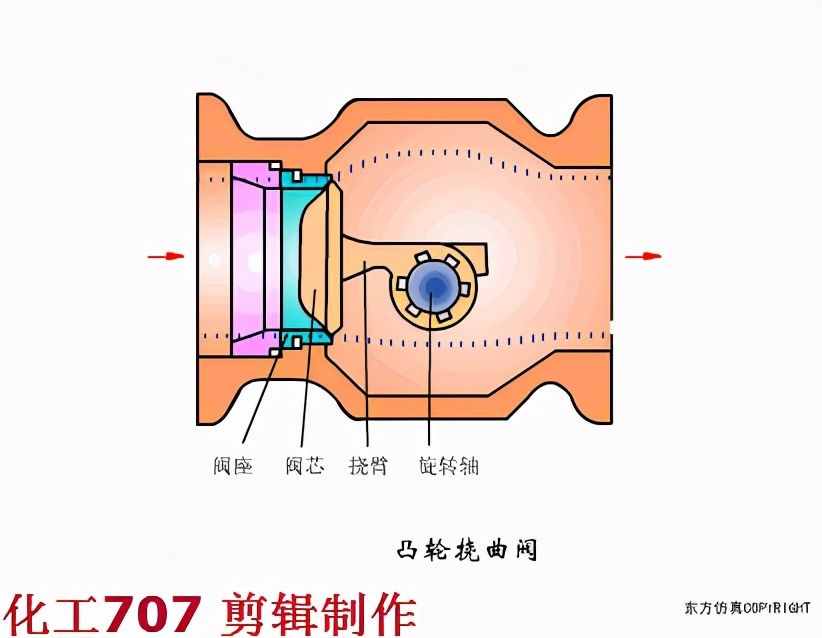

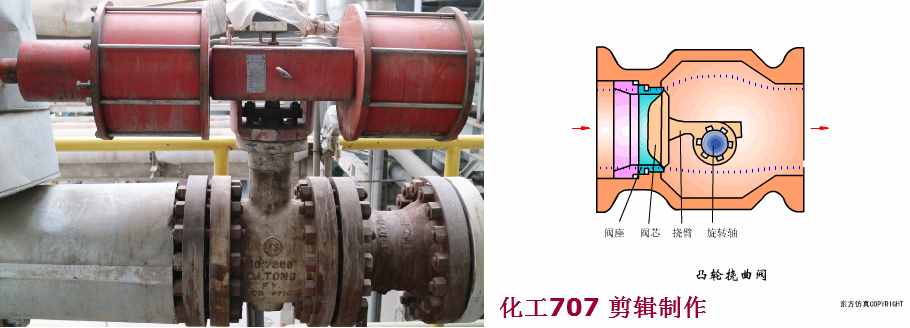

偏芯旋轉閥

偏芯旋轉閥又稱凸輪撓曲閥，其結構如上圖所示，綜合了球閥、蝶閥的長處。

優點：a、流路簡單，阻力小，可用于含固體懸浮物和高粘度的流體調節；

b、流通能力較大，比同口徑的單雙座閥大10%～30%；

c、密封性好，閥芯彎曲臂的撓曲變形使閥芯能緊壓閥座密封環，保證良好密封，標準泄漏量小于0．0l％C。

隔膜閥

隔膜閥是用耐腐蝕襯里的閥體和耐腐蝕隔膜代替閥芯和閥座，由隔膜起調節作用。

優點：抗腐蝕性能好，結構簡單，流路阻力小，流通能力較同口徑其他閥門大，同時能嚴密關閉。流體被隔膜與閥體可動部件隔開，無需填料也不會泄露。

缺點：由于隔膜和襯里材質限制，耐壓、耐溫較低，一般只能用于6MPA,150℃以下。

控制特性差，可調范圍小。

隔膜需要定期更換。

---
