電風扇的電路圖（典型電風扇電路的識圖方法）

普通電風扇電路

下面以圖4-22所示電路為例，介紹普通電風扇電路的識圖方法。

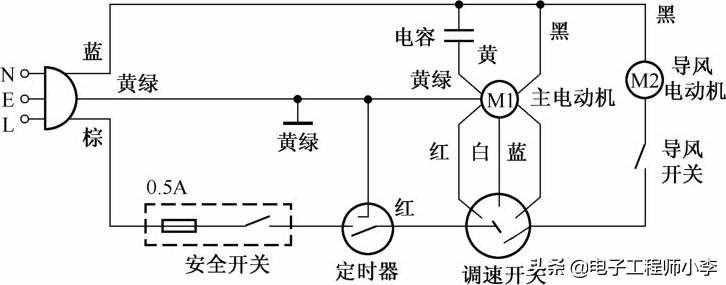

圖4-22 導風機械控制式電風扇電路

主電動機電路

主電動機電路的核心元器件是主電動機 M運轉電容、定時器，輔助元件是安全開關和調速開關。

(1)電動機供電電路

將電源插頭插入220V插座，旋轉定時器進行時間定時后，市電電壓通過0.5A熔斷器、安全開關、定時器、調速開關為電動機相應轉速的繞組供電，電動機繞組在運轉電容的配合下產生磁場，驅動轉子旋轉，帶動扇葉轉動。

(2)調速控制

調速是由調速開關和電動機共同完成的。若切換調速開關，分別接電動機的高、中、低速供電端子后，電動機就會以高速、中速、低速3種模式旋轉，從而實現風速調整。

防跌倒保護

安全開關也叫防跌倒開關，當電風扇直立時，該開關的觸點接通，電風扇可以工作;若電風扇跌倒，該開關的觸點自動斷開，切斷供電回路，電風扇停止工作，避免了電風扇損壞，實現防跌倒保護。

導風電動機控制電路

導風電動機控制電路的核心元器件就是導風電動機和導風開關。按下導風開關后，市電電壓為導風電動機M2供電，M2開始旋轉，帶動導風扇葉擺動，實現多方向送風的導風控制。

電腦控制型電風扇電路

下面以圖4-23所示電路為例，介紹電腦控制型電風扇電路的識圖方法。該電風扇電路由電源電路、微處理器電路、電動機供電電路等構成。

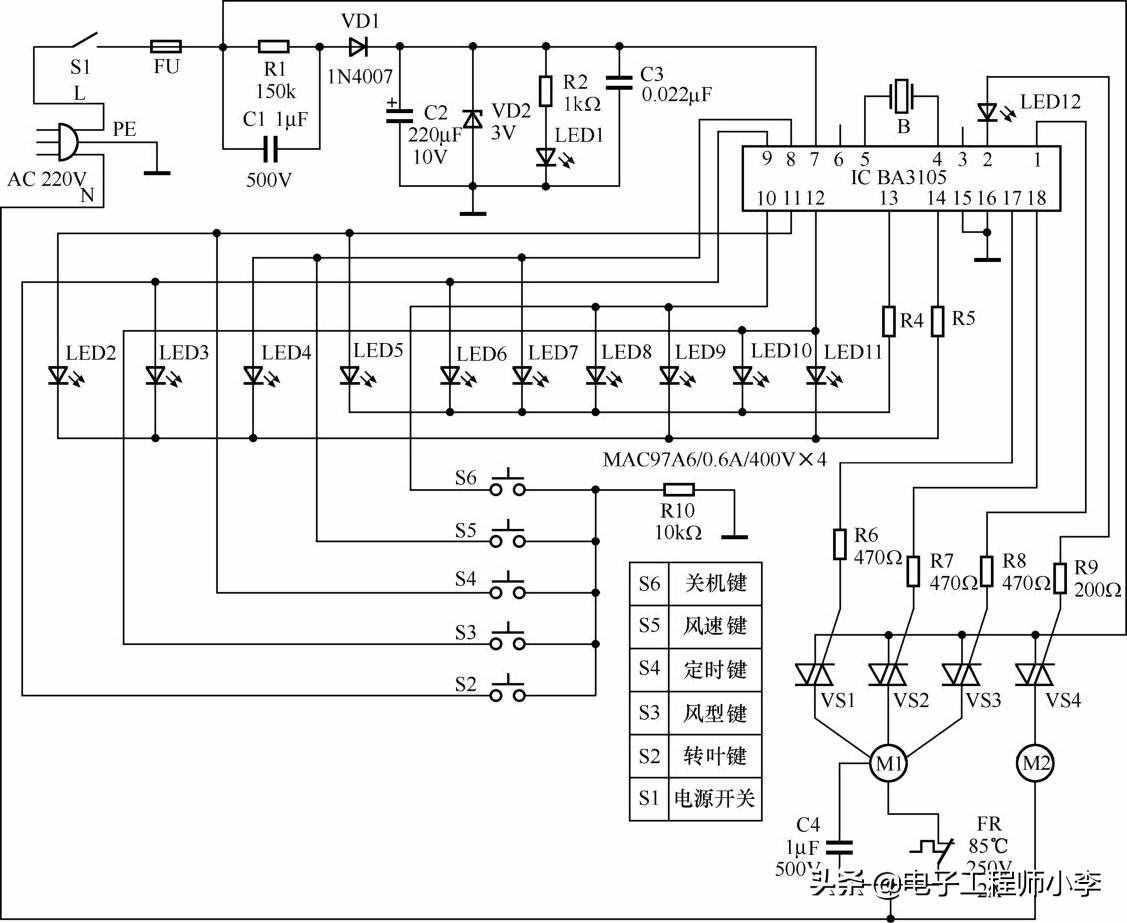

圖4-23 長城KTY-30型轉葉扇控制電路

電源電路

接通電源開關S1后，220V市電電壓經熔斷器FU進入電路板，一方面經雙向晶閘管為電機M1和M2供電;另一方面經RC1降壓，利用VD1半波整流，C2濾波、VD2穩壓產生3V直流電壓。該電壓不僅通過R2限流使電源指示燈LED1發光，表明電風扇有市電電壓輸入，而且加到微處理器BA3105的⑦腳，為它供電。

微處理器電路

控制芯片BA3105得到供電后，它內部的振蕩器與④、⑤腳外接的晶振B通過振蕩產生32768Hz的時鐘信號。該信號經分頻后協調各部位的工作，并作為BA3105輸出各種控制信號的基準脈沖源。

控制芯片 BA3105 的 12 腳為風型調整信號輸入端。當按壓面板上的風型鍵S3后，使BA3105的 12 腳輸入風型控制信號，就可以改變電風扇的工作模式。依次按壓S3鍵時，會控制電風扇輪流工作在正常風、自然風、睡眠風3種模式。同時，BA3105還會控制相應的風型指示燈發光，提醒用戶該機工作的風型。

控制芯片BA3105的 11 腳為定時控制信號輸入端。當按壓面板上的定時鍵S4后，使BA3105的 11 腳輸入定時控制信號，就可以設置定時的時間。每按壓一次S4鍵，定時時間會遞增30min。同時，BA3105還會控制相應的定時指示燈發光，提醒用戶該機的定時時間。

提示

累計定時功能還受 16 腳電位的控制，只有 16 腳接地后，累計定時功能才有效。

轉葉電機電路

該機轉葉電機控制電路由控制芯片 BA310轉葉電機 M2(采用的是同步電機)、轉葉控制鍵S2和雙向晶閘管VS4等構成。

按轉葉控制鍵S2后，BA3105的⑨腳輸入轉葉控制信號，于是BA3105的②腳輸出觸發信號，該信號不僅使轉葉指示燈 LED12 發光，表明該機的轉葉電機開始工作，而且通過R9觸發雙向晶閘管VS4導通，為轉葉電機M2供電，使轉葉電機運轉，實現大角度、多方向送風。

主電機風速調整電路

該機主電機風速調整電路由控制芯片BA310主電機M1(采用的是電容運行電機)和雙向晶閘管VS1～VS3等構成。

按風速操作鍵S5后，BA3105的⑧腳輸入風速調整信號，BA3105的①、 18 、 17 腳依次觸發信號，使電機按弱、中、強風速循環運轉，同時控制相應的指示燈發光，指示電機的當前風速。當BA3105的 17 、 18 腳沒有觸發信號輸出，①腳輸出觸發信號時，雙向晶閘管VSVS2截止，而①腳輸出的觸發信號通過R8觸發雙向晶閘管VS3導通，為主電機M1的低風速抽頭供電，于是M1在運行電容C4的配合下低速運轉。同理，若按S5鍵使BA3105的①、 18 腳沒有觸發信號輸出，而 17 腳輸出觸發信號時VS1導通，為M1的高速抽頭供電，于是M1在C4的配合下高速運轉。而B(niǎo)A3105的①、 17 腳沒有觸發信號輸出， 18 腳輸出觸發信號時VS2導通，M1會中速運轉。

電機過熱保護電路

主電機M1的供電回路串聯了一只過熱保護器FR。當M1運行電流正常時，F(xiàn)R為接通狀態，M1正常工作。當M1因供電異常、運行電容C4異常等原因引起工作電流過大或工作溫度升高，使M1的外殼溫度達到85℃時，M1外殼上安裝的FR過熱熔斷，切斷M1的供電回路，M1停止工作，以免M1過熱損壞。

---
