網線接法圖解（手把手教你怎么接網線 ）

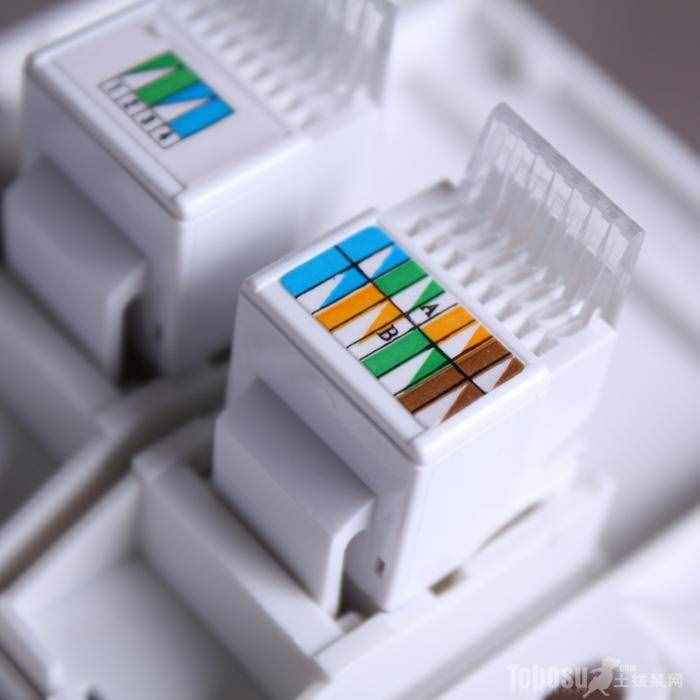

不會接網線，看這里。按照相關規則，我國寬帶入戶線按B接法，即568B標準，從后面看，從左到右：1橙白，2橙，3綠白，4藍，5藍白，6綠，7棕白，8棕，即和水晶頭的接法一致。其實這里連接網線的只有4根：1橙白、2橙、3綠白、6綠。2 用于發送，6 用于接收。另外4根棕白、棕是電話線，藍白、藍空線，留作他用。為了更明白清晰，請看西門子網線插座三種接法圖解。

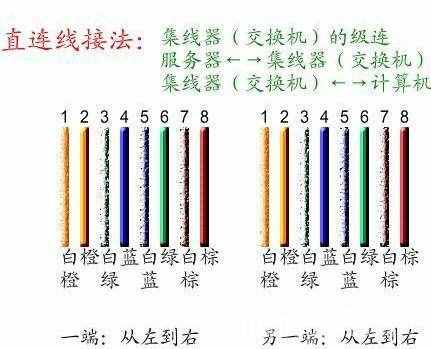

(1)一一對應接法。即雙絞線的兩端芯線要一一對應，即如果一端的第1腳為綠色，另一端的第1腳也必須為綠色的芯線，這樣做出來的雙絞線通常稱之為“直連線”。但要注意的是4個芯線對通常不分開，即芯線對的兩條芯線通常為相鄰排列，這個，由于太簡單且隨意，圖上未標出。
這種網線一般是用在集線器或交換機與計算機之間的連接。

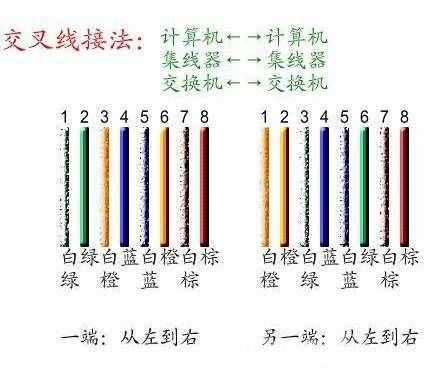

(2)1-2-6交叉接法。雖然雙絞線有4對8條芯線，但實際上在網絡中只用到了其中的4條，即水晶頭的第第2和第第6腳，它們分別起著收、發信號的作用。這種交叉網線的芯線排列規則是：網線一端的第1腳連另一端的第3腳，網線一端的第2腳連另一頭的第6腳，其他腳一一對應即可。這種排列做出來的通常稱之為“交叉線。
例如，當線的一端從左到右的芯線順序依次為：
白綠、綠、白橙、藍、白藍、橙、白棕、棕時，
另一端從左到右的芯線順序則應當依次為：
白橙、橙、白綠、藍、白藍、綠、白棕、棕。
這種網線一般用在集線器(交換機)的級連、服務器與集線器(交換機)的連接、對等網計算機的直接連接等情況下。經常用于兩臺電腦直接互連傳送數據!
(3)100M接法。這是一種最常用的網線制作規則。所謂100M接法，是指它能滿足100M帶寬的通訊速率。它的接法雖然也是一一對應，但每一腳的顏色是固定的。
具體是：第1腳——橙白、第2腳——橙色、第3腳——綠白、第4腳——藍色、第5腳——藍白、第6腳——綠色、第7腳——棕白、第8腳——棕色，
從中可以看出，網線的4對芯線并不全都是相鄰排列，第3腳、第4腳、第5腳和第6腳包括2對芯線，但是順序已錯亂。
這種接線方法也是應用于集線器(交換機)與工作站計算機之間的連接，也就是“直連線”所應用的范圍。

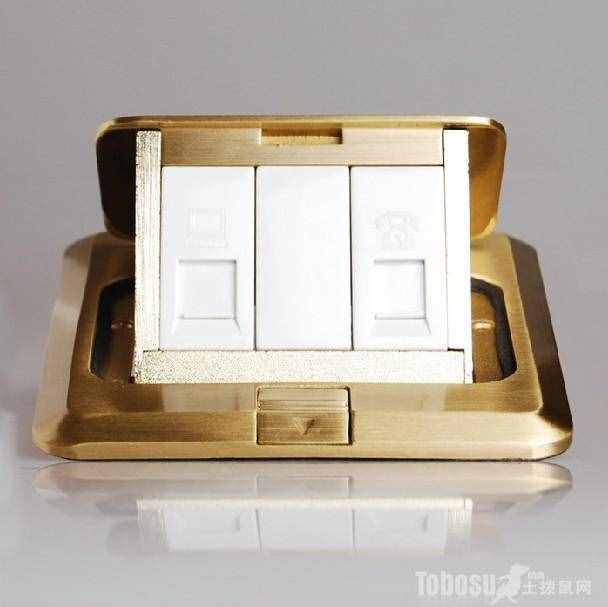

另外，網線接埋地插座的方法如下：
除了四根帶顏色的線橙、綠、藍、棕外，每一根白線上都有線標橙、綠、藍、棕。
568B 線的線序?yàn)榘壮?、橙，白綠、藍，白藍、綠，白棕、棕，其用途為電腦連接交換機或路由器等，或交換機級連用。
568A 線的線序?yàn)榘拙G、綠，白橙、藍，白藍、橙，白棕、棕，其用途為兩臺電腦直接連接，也可作交換機級連用。
用做電腦網絡交換用的實際上就四根線，為白橙、橙，白綠、綠 這四根。
做水晶頭的時候，要注意排好線序，把8根線的頭剪齊，留下大約8公分，插入水晶頭的時候，水晶頭要尾巴向下，把線插到水晶頭的底端，用網線鉗子夾緊。
