美的電磁爐故障維修（美的電磁爐維修資料）

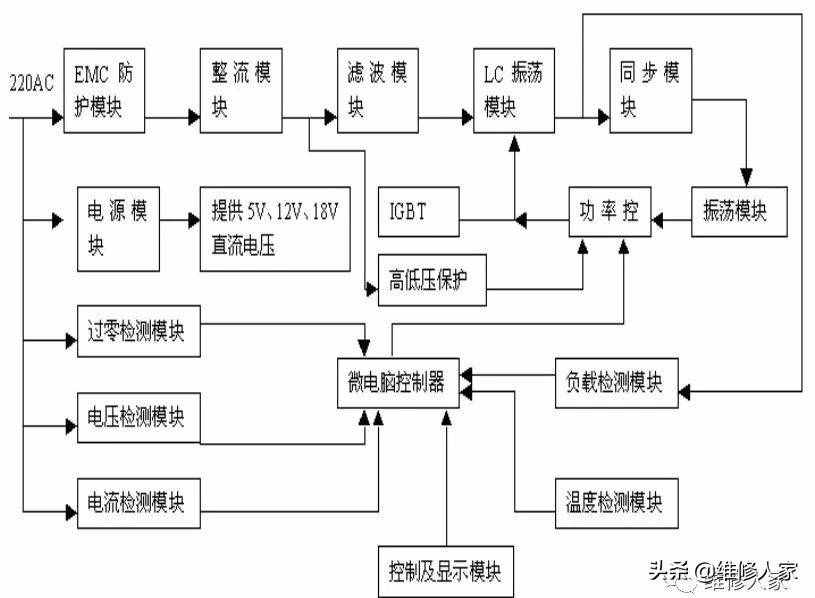

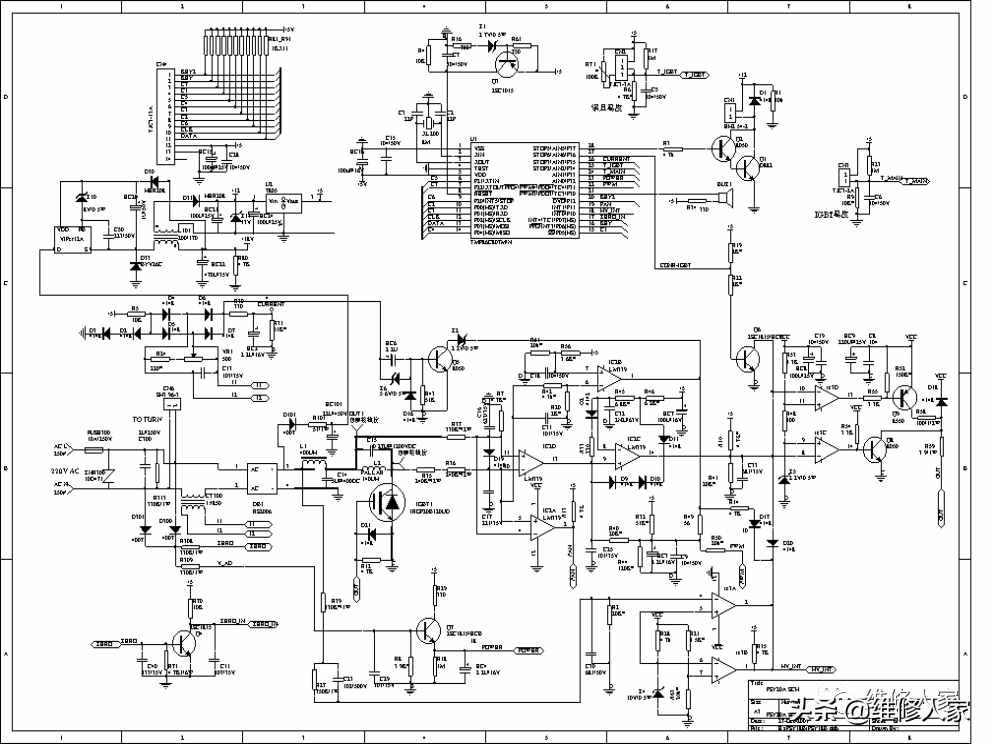

一、電磁爐功能方框圖及電原理圖
二、常見故障代碼的檢修

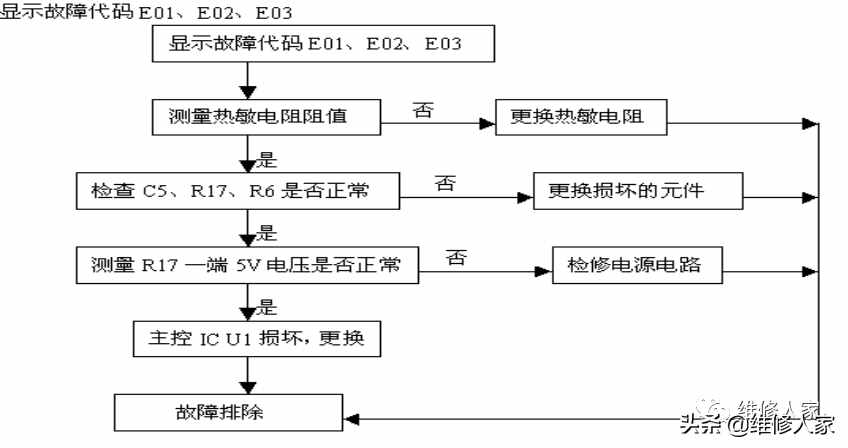

顯示代碼：E0E0E03
過零故障：E01

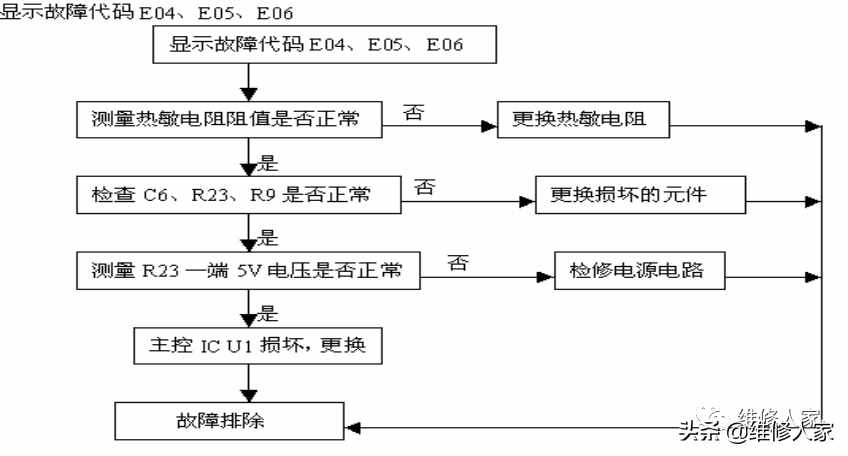

顯示代碼：E0E05 、E06

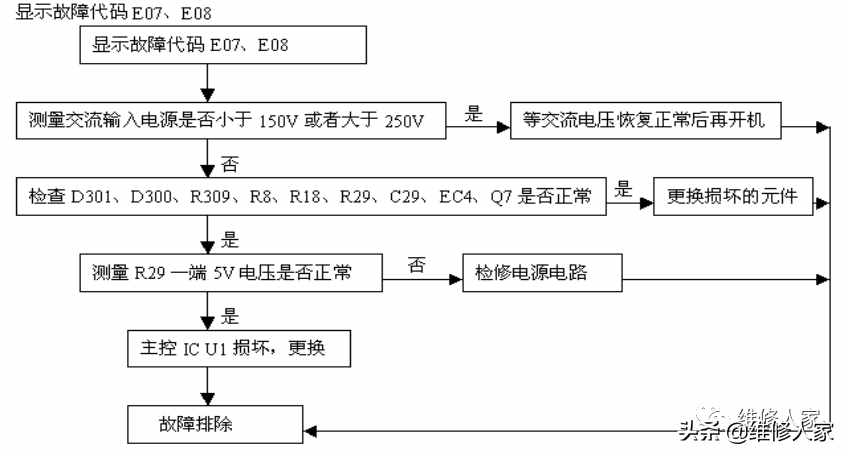

顯示代碼：E0E08
三、智慧星故障分析
一）開機燒保險絲
首先將線圈盤的接線腳斷開換上同規格的保險絲，此時千萬不要上電試機。因為大部份引起保險絲燒斷是由于后級電路短路所致。
用萬用表測量IGBT和整流橋堆是否有短路現象，如有請更換損壞的元件。
用表測量D20202020210這4個二極管是否正常。當確認無問題之后不接線圈盤上電試機。開機后測量R214上是否有0-5V的肪沖電壓。
脈沖電壓正常后可以接上線圈盤整機測試。如果該電壓不正常，則必須檢查同步電路和振蕩電路是否正常。引起IGBT燒壞可能是由于同步信號不正常。
二）開機正常，但不加熱
開機能正常，但不加熱說明電源電路以及其他電路工作正常，問題可能出現在保護電路上。
開機測量U202的第2腳是否為低電平。如果是低電平則說IGBT高壓或者是浪涌保護電路動作。此時，可以檢查如下元件：R20222424230、212222C20212120D20206等是否正常。如果不正常的元件更換；如果元件正常，請測量R223上的5V電壓是否正常。沒有5V電壓請查電源供電電路。如果電壓正常，則可能是U202比較器損壞。
三）散熱風扇不轉
拔掉風扇插線排，測量是否有12V電壓，如有，則說明風扇本身因質量原因損壞。
如果沒有12V電壓，請檢查兩個驅動三極管Q20Q205Q、R20206是否正常。不正常請更換同規格的元件。
如果在前兩步經檢查都沒有問題，那么問題就出在了主控芯片U204上。

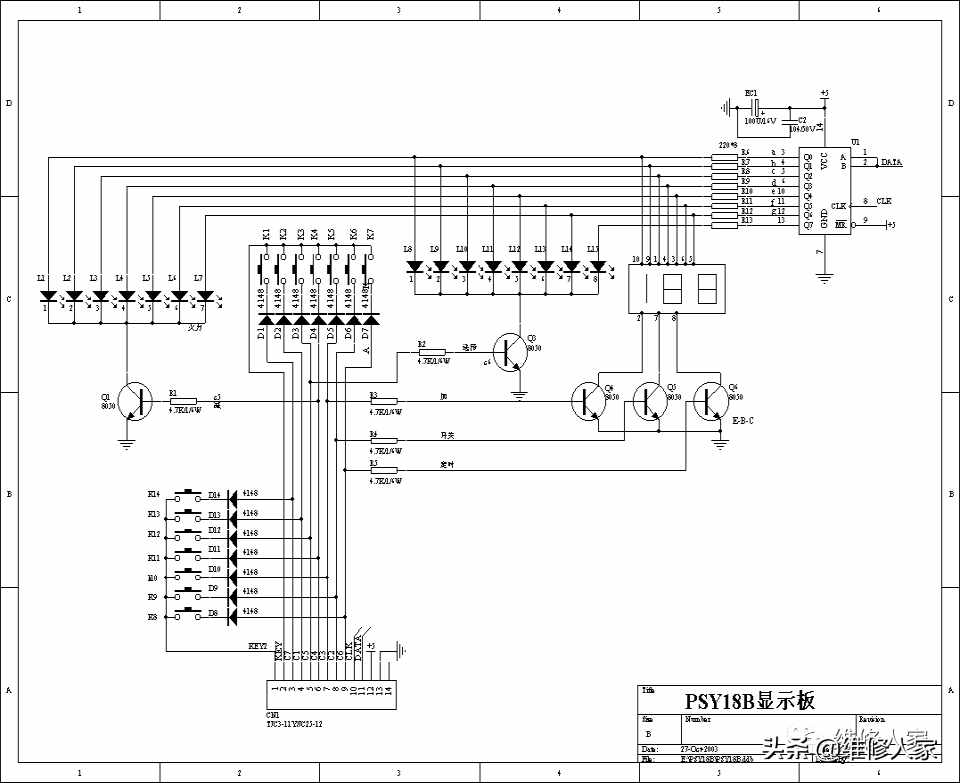

四）數碼管顯示不全
該款電磁爐顯示驅動沒有使用74LS164集成塊。而是由主控芯片輸出控制信號驅動三極管來控制數碼顯示管工作。
在顯示板上的QQQ3這三個三極管是控制其數碼管的，因此我們可以先測量這三個三極管以及它們的偏置電阻是否正常。
測量主控芯片的第9三腳是否有正常的信號輸入。
檢查顯示板連接排線是否正常。
在排除上述之后故障仍存在，請更換數碼管。
