零線火線地線（零線、地線、火線是什么）

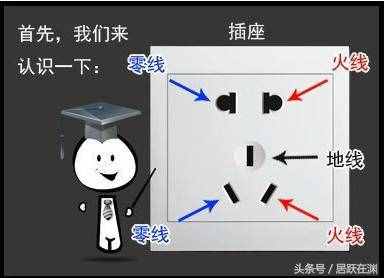

零線、地線、火線

大部分人都很清楚零線、地線、火線的概念，如果你不知道，請繼續向下看，否則可跳過本段。

火線：火線上的電位較高，對地、對零線，均可產生220V電壓。換句話說，一旦火線和零線或大地形成通路，就會產生220V電壓。因此，我們常說“火線帶電”，是指電路未接通時，火線上電位較高，人體觸摸火線時，會形成火線——人體——大地回路，導致人體觸電。

零線：零線上的電位與大地相同，我們稱之為0。正因為如此，我們站在大地上觸摸零線，沒有電勢差產生，就不會產生電壓，人體也就不會觸電。零線上只有兩種情況下會有電壓，一是電路正在工作；二是電路發生故障。

正常情況下，零線與火線接通（中間有負載），電路中就會產生電流。

地線：是一根與大地連接的保護線，三腳插頭中間那個腳，就是用來連接地線的。地線的另一端，與電器的外殼連接。一般金屬外殼的用電器，都會設計地線。地線的主要作用，是一旦電器外殼帶電，則使外殼的電通過地線流入地下，避免對用戶造成傷害。

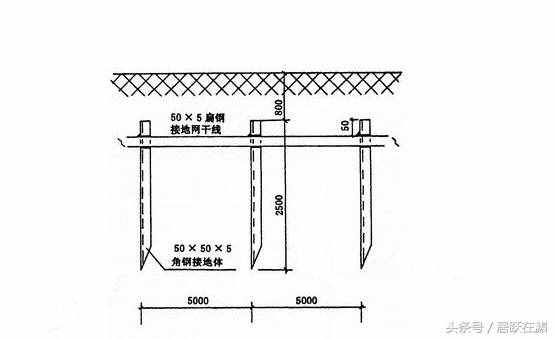

地線接地裝置的制作

有漏電保護器是否還需要地線

漏電保護器

國標中有明文規定，所有插座回路必須有漏電保護器進行保護。那什么是漏電保護器呢？

漏電保護器，是一個安裝在空氣開關上的附件，通過檢測電路中的漏電電流，判斷后進行跳閘處理。注意，漏電保護器的功能只有一個——對電路提供漏電保護。但是漏電斷路器除了有漏電保護器的功能外，還有普通斷路器的保護功能——過載保護和短路保護。

不可或缺的地線

仔細分析上文所說可知，地線和漏電保護器提供的保護功能幾乎相同，那既然安裝了漏電保護器，是不是就不需要地線了呢？

答案是不可以。

當電路中漏電電流較小時。漏電保護器為了防止誤動作，一般設計的動作電流為30mA（人體安全電流）。雖說這個電流對人體來說是絕對安全的，但是并不是沒有感覺。人體通過30mA的電流，還是會造成疼痛等不適感。此時，漏電保護器不提供保護，如果此時安裝了地線，即可絕對避免人體觸電。

當電路中漏電電流較大時。正常情況下，此時的漏電斷路器應該跳閘了，可是如果漏電保護器發生故障，則地線的作用就體現出來了。如果變壓器進行了中性點接地——此時大地與零線連接，火線漏電后通過地線與大地-零線連接，造成短路，促使斷路器的短路保護功能啟動，及時跳閘。

---
