冰箱電磁閥工作原理（冰箱電磁閥的結構和工作原理）

電冰箱中的電磁閥主要用于改變制冷劑的流向，以此控制電冰箱不同箱室（冷藏室、冷凍室、變溫室）的制冷溫度。常見的電冰箱電磁閥主要有二通電磁閥、二位三通電磁閥、一進三出電磁閥、三體六位五通電磁閥等。

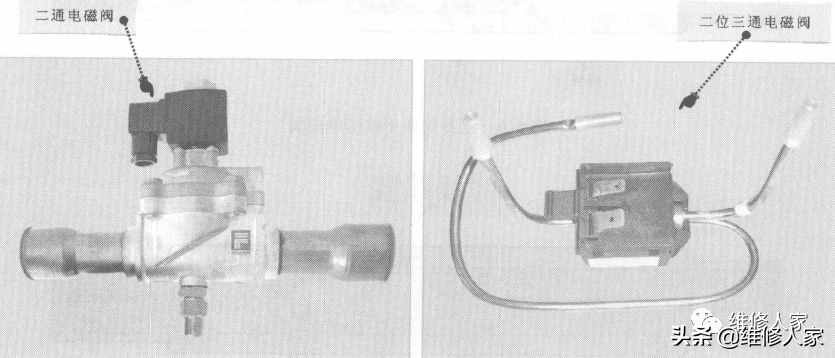

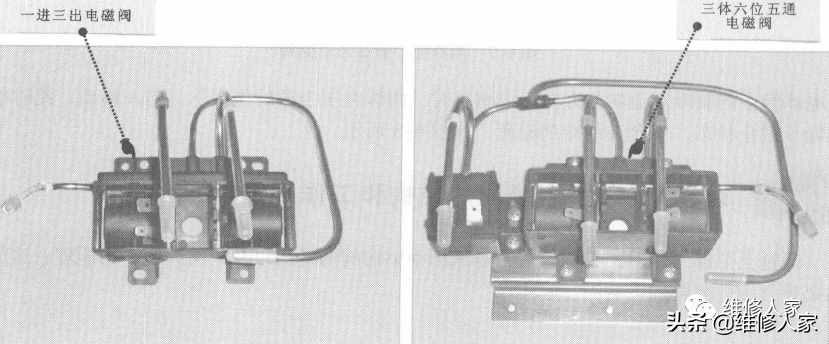

電冰箱中各種電磁閥的實物外形如下圖所示：

二通電磁閥

二通電磁閥主要由閥孔通道，電磁線圈，閥桿（鐵心），復位彈簧等構成，如下圖所示。

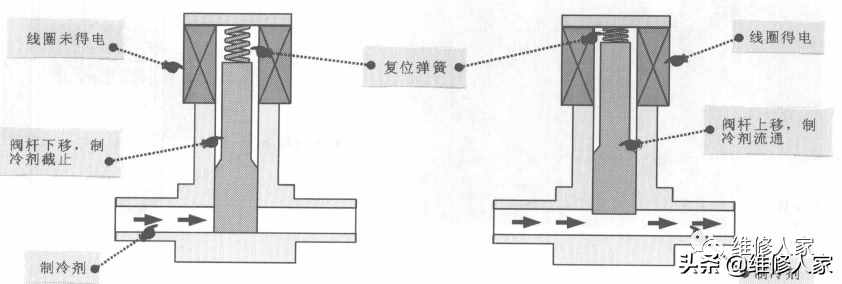

二通電磁閥的工作原理如下圖：

當二通電磁閥得電時，閥桿便會受到電磁線圈的作用克服彈簧的彈力，向上運動，使得閥孔通道導通，制冷劑便能夠順暢地流動。當電磁線圈失電時，閥桿在復位彈簧作用下，向下動作，擋住閥孔通道，從而阻斷制冷劑的流通，防止高壓制冷劑倒流入蒸發器，不僅延長了蒸發器的保溫時間，也可有效避免壓縮機再次起動時發生液擊現象。

二位三通電磁閥

二位三通電磁閥多用于雙溫雙控或多溫多控電冰箱中，下圖所示為二位三通電磁閥的實物外形及內部結構，從圖中可以看到，二位三通電磁閥主要是由進口端、出口端以及閥芯等構成的。

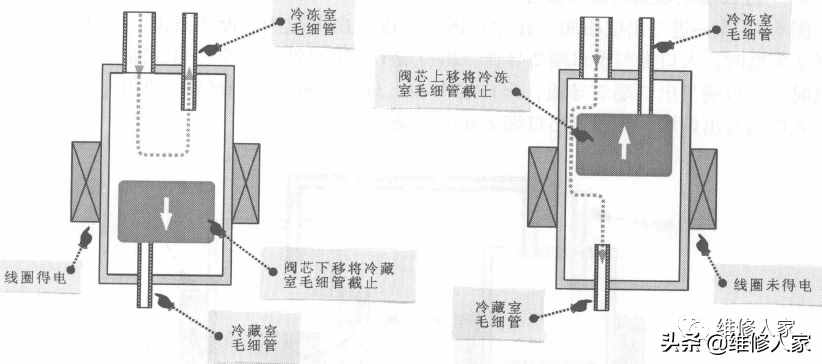

二位三通電磁閥工作原理如下圖：

當二位三通電磁閥得電時，電磁閥閥芯移動，交冷藏室毛細管截止，使入口端與冷凍室毛細管導通。當電磁閥供電消失時，電磁閥閥芯將冷凍室毛細管截止，使入口端與冷藏室毛細管導通。

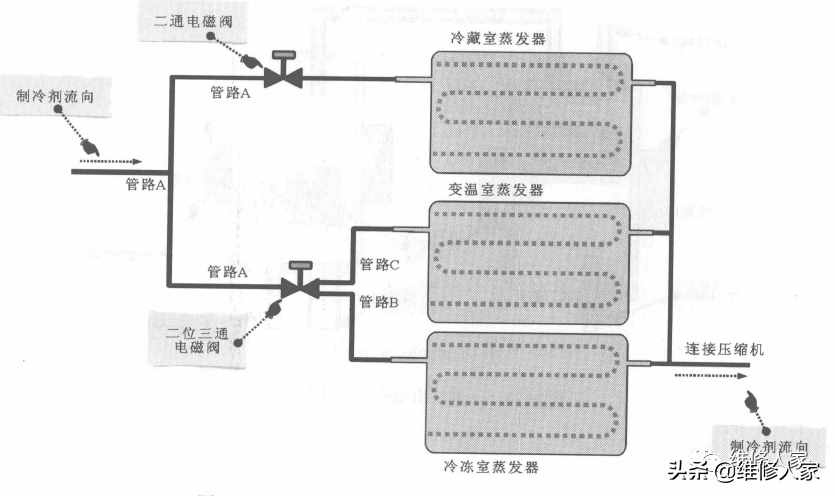

下圖所示為二通電磁閥和二位三通電磁閥的具體應用。當控制電路使二通電磁閥導通時，冷藏室蒸發器開始制冷；而當二通電磁閥截止時，冷藏室停止制冷。

—進三出電磁閥

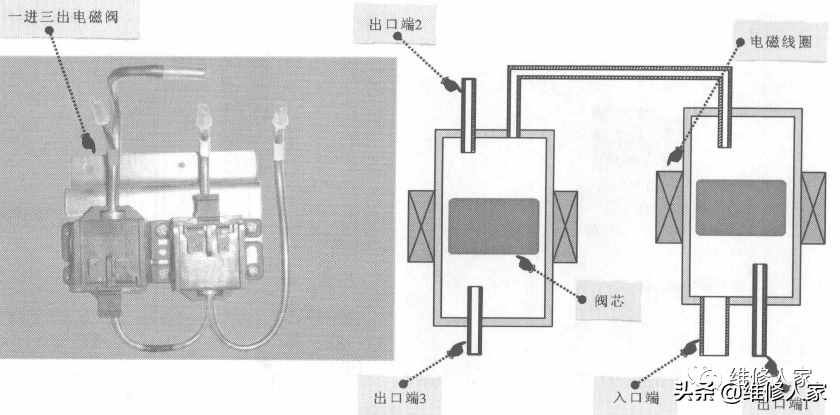

一進三出電磁閥共有四個管口，其中一個管口為進口端，用于連接干燥過濾器，而另外三個管口均為出口端，分別用于連接變溫毛細管、冷凍毛細管、冷藏毛細管，如下圖所示。

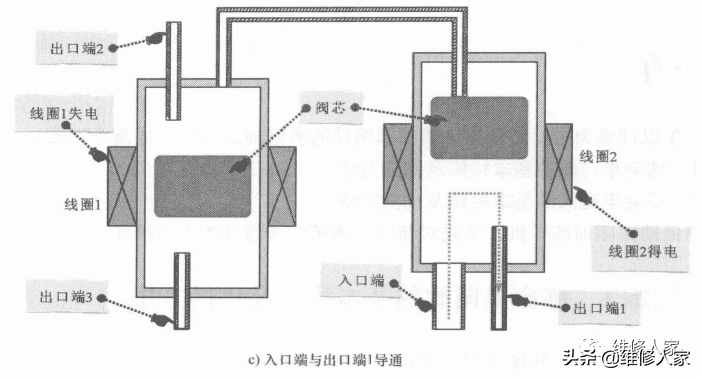

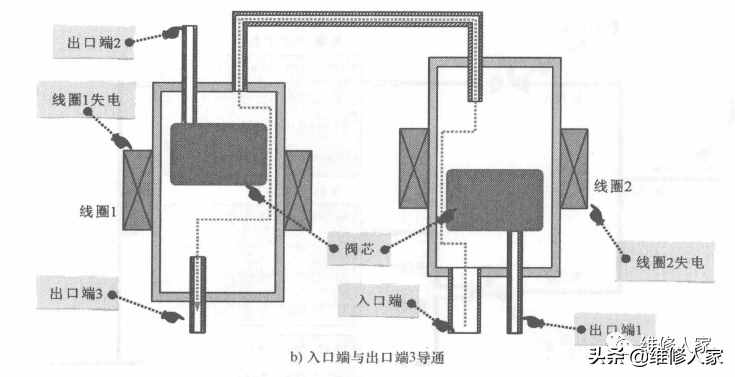

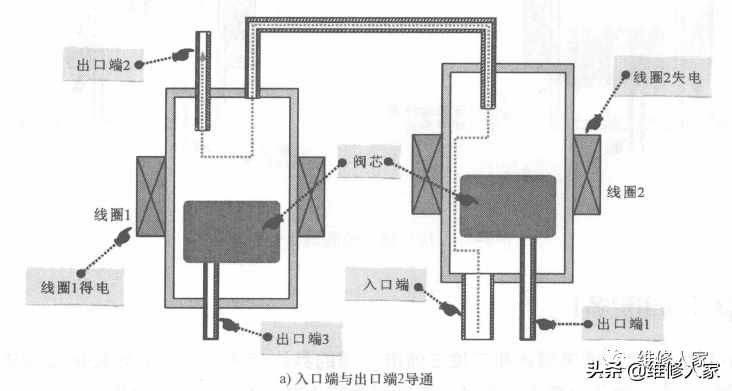

一進三出電磁閥工作原理如下圖：

一進三出電磁閥有兩組線圈，當線圈1得電，線圈2失電時，入口端與出口端2導通，出口端1和出口端3截止；當線圈1失電，線圈2失電時，入口端與出口端3導通，出口端1和出口端2截止；當線圈1失電，線圈2得電時，入口端與出口端1導通，出口端2和出口端3截止。

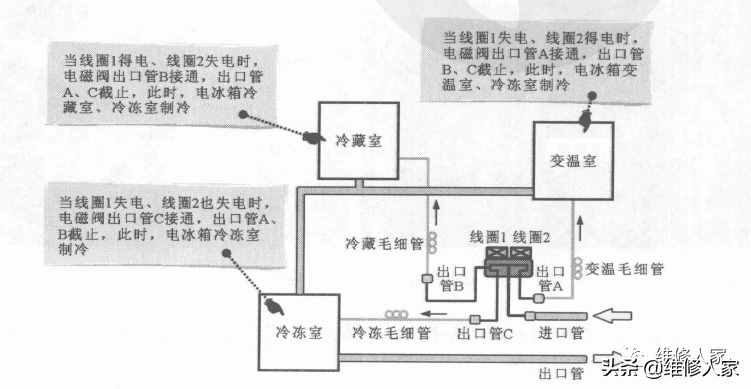

下圖所示為一進三出電磁閥在電冰箱制冷管路中的具體應用：

當電磁閥線圈1得電、線圈2失電時, 電磁閥出口管B接通,出口管A、C截止，此時,冰箱冷藏室、冷凍室制冷。

當電磁閥線圈1失電、線圈2也失電時, 電磁閥出口管C接通,出口管A、B截止，此時,冰箱冷凍室制冷。

當電磁閥線圈1失電、線圈2得電時, 電磁閥出口管A接通,出口管B、C截止，此時,冰箱變溫室、冷凍室制冷。

---
