高通公司似乎通過新型號在能源效率方面取得重大進展

2022-03-10 09:40:11 互聯網 來源:
導讀 基于谷歌 Wear OS 平臺的智能手表都存在一個主要缺點:電池壽命差。盡管各家公司盡了最大努力,但如果將 Wear OS 手表與 Apple Wat

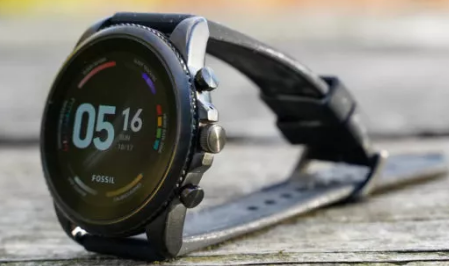

基于谷歌 Wear OS 平臺的智能手表都存在一個主要缺點:電池壽命差。盡管各家公司盡了最大努力,但如果將 Wear OS 手表與 Apple Watch 和其他基于不同系統的可穿戴設備進行比較,則在電池壽命方面無法與之競爭。

根據一些新泄露的信息(通過 WinFuture),高通可能正在努力解決這個問題。據稱,預期的 Qualcomm Snapdragon Wear 5100 和 5100 Plus 芯片組可能都是關于能源效率的。

不過,據 WinFuture 稱,高通面臨一些延誤。顯然,該公司已經改變了芯片組的原始設計,這可能會導致發布時間晚于預期。

但是,我們完全預計 Snapdragon Wear 5100 系列將在 2022 年的某個時候在智能手表中推出。

高通驍龍 Wear 5100

Snapdragon Wear 5100 的兩個版本都應該基于 4nm 工藝構建。據稱高通公司最近從最初計劃的 5nm 工藝中改變了這一點,這可能導致之前討論的延遲。

一般來說,較小的構建過程應該會產生更好的能源效率?,F(xiàn)在還為時過早,但如果 Wear 5100 采用 4nm 制造,它可能是高通公司最節能的可穿戴芯片組。

在內部,可穿戴芯片組應該有四個 ARM Cortex-A53 內核,最高可以工作在 1.7GHz。這些內核可由時鐘速度高達 700MHz 的 Adreno 702 GPU 支持。應該支持高達 4GB 的 LPDDR4X RAM,盡管我們懷疑可穿戴設備會配備這么多(這些芯片也可用于非可穿戴產品)。還應支持 eMMC 5.1 閃存。

Snapdragon Wear 5100 還應該支持藍牙 5.2 和 LTE 連接。不過,制造商需要利用最后一點才能工作。

最后,也是最明顯的一點,Snapdragon Wear 5100 幾乎肯定會支持 Wear OS 和 Android。您應該期望配備此芯片的可穿戴設備會隨Wear OS 3開箱即用。

5100 Plus 型號

5100 Plus 型號的規格與香草型號相同。但是,它將附加一個額外的芯片:QCC5100 協處理器。這個產品已經上市了,所以我們對它了解不少。

從本質上講,QCC5100 應該在那里處理從主芯片卸載的任務。由于 QCC5100 采用 22nm 工藝制造,因此它比主芯片組更慢且能效更低。這將使其非常適合處理較低級別的任務,例如藍牙/WLAN 傳輸、為始終顯示供電,甚至發送通知。

基本上,QCC5100 將處理低性能任務,而 Snapdragon Wear 5100 Plus 的核心將在需要性能時接管。從理論上講,這應該使它比普通模型更強大,更好地調節功耗。
