機械設計基礎課程設計（如何做機械設計課程設計）

機械裝置總體設計

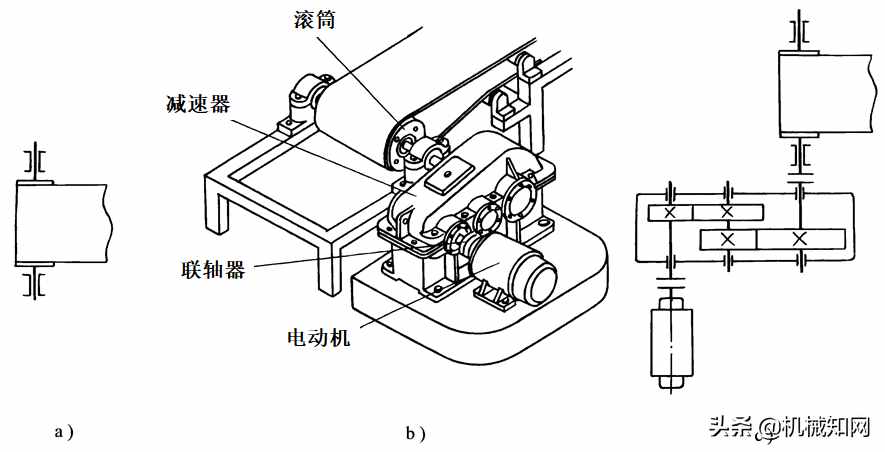

今天和大家演示一遍機械設計課程設計的總體思路，老同學可以復習一下，新同學可以熟悉機械設計過程，掌握機械設計的一般方法和規律。機械裝置如下圖所示：

設計工作量和設計過程

設計工作量

在課程設計的工作開始前，我們首先需要明確整個的工作量，對接下來的設計有個大概的了解。

（1）裝配圖一張（0號或1號圖）；

（2）零件圖3張（傳動零件、軸和箱體）；

（3）計算說明書一份，約6000-8000字；

（4）校對、整理、打印。

設計流程

（1）傳動裝置總體設計

（2）裝配草圖、裝配圖設計

（3）工作圖設計

（4）編寫設計計算說明書 　

（5）答辯

一、原動機的選擇

常用：Y系列三相異步電動機。

選擇電動機類型

同步轉速：3000 1500 1000 750

級數： 2 4 6 8

電動機的安裝及外形尺寸：

(極對數、體積、cosφ、價格)

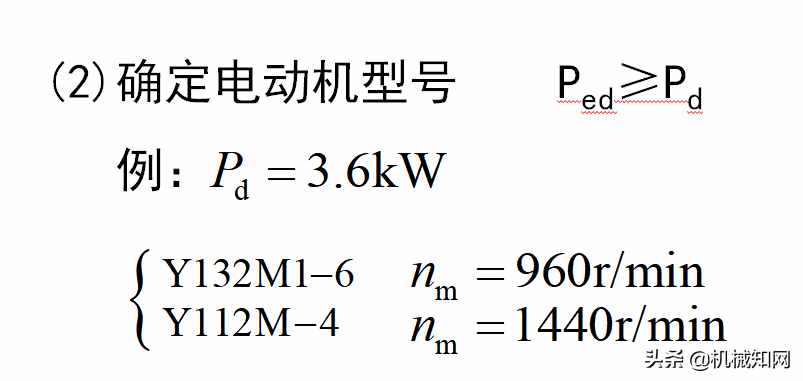

確定電動機的功率

(1) 工作機所需電動機功率Pd

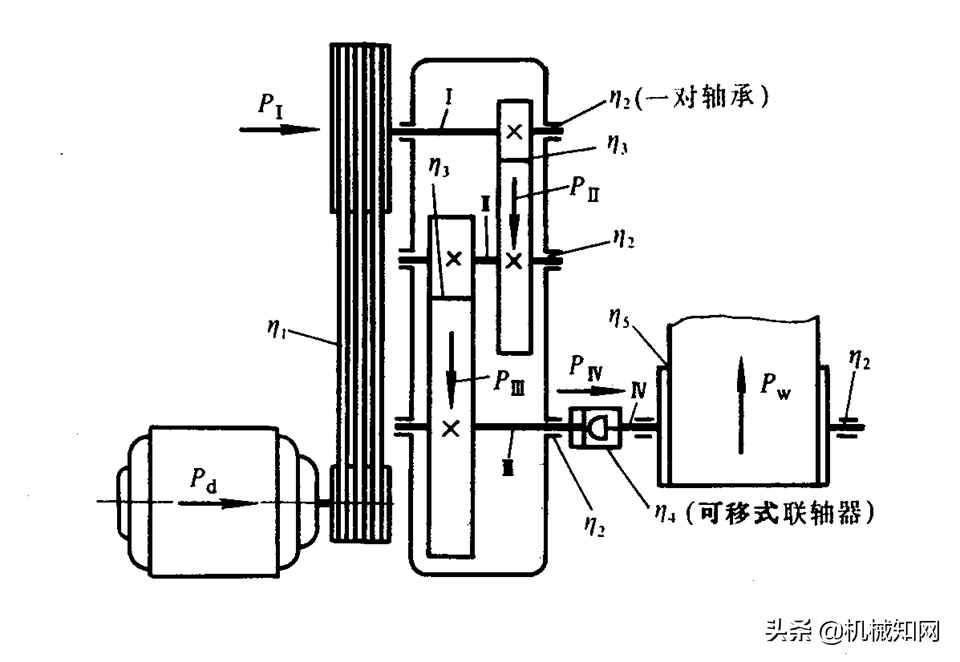

傳動裝置效率η

查取電動機軸外伸端尺寸:

D-直徑

E-長度等

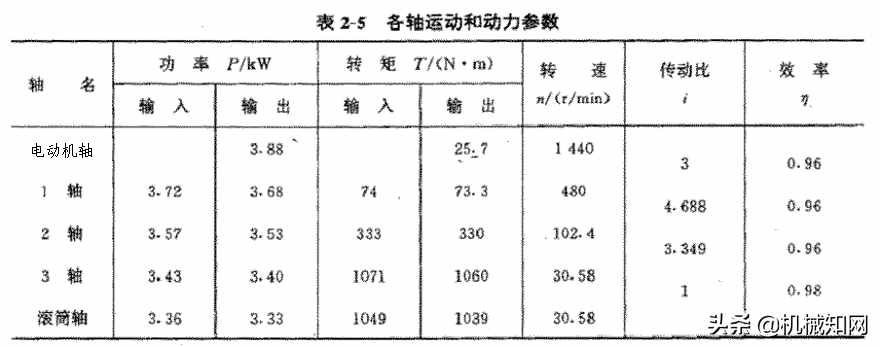

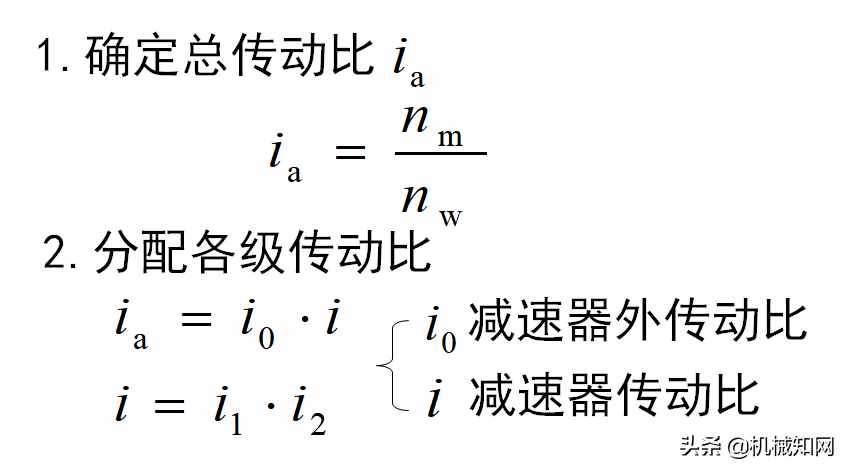

二、傳動裝置運動參數、動力參數

分配原則:

(1) 各級傳動比應在推薦范圍內選取，不得超過最大值

(2) 展開式二級圓柱齒輪減速器

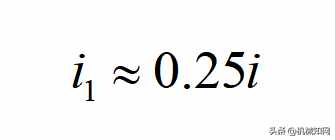

(3) 圓錐—圓柱齒輪減速器

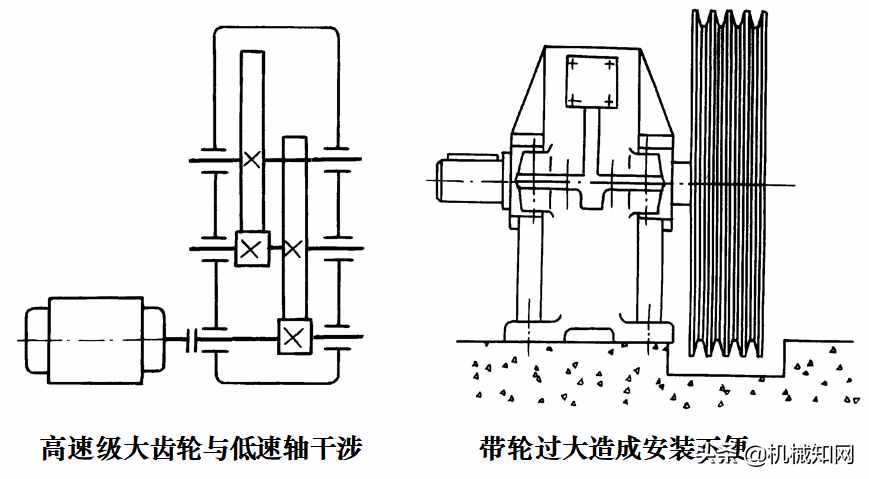

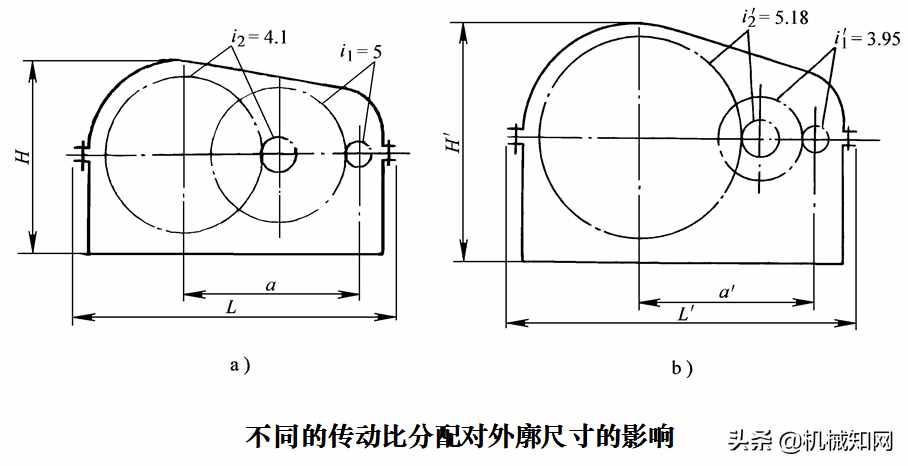

目的：（1）尺寸協調, 互不干涉

（2）尺寸緊湊, 便于潤滑

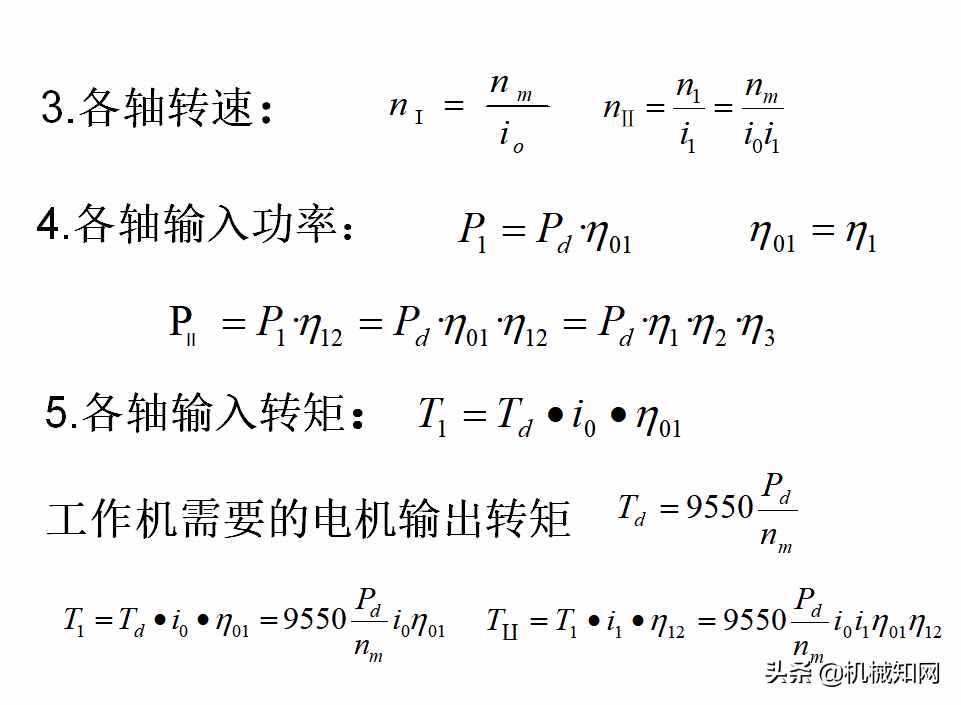

各軸輸入、輸出轉矩、功率不同

注意：

按工作機所需電動機功率Pd計算，而不按電動機額定功率Ped計算。

設計軸時應按其輸入功率計算,設計傳動零件時應按主動軸的輸出功率計算。

裝配圖設計

一、減速器外傳動零件設計

普通V帶傳動

已知：P , n , T , i。

鏈傳動

已知：P , n , T , i。

設計步驟：見教科書例題。

二、減速器內傳動零件設計

高速級齒輪傳動

已知：P , n , T, i。

設計步驟：見教科書例題。

低速級齒輪傳動

已知：P , n, T , i。

設計步驟：見教科書例題。

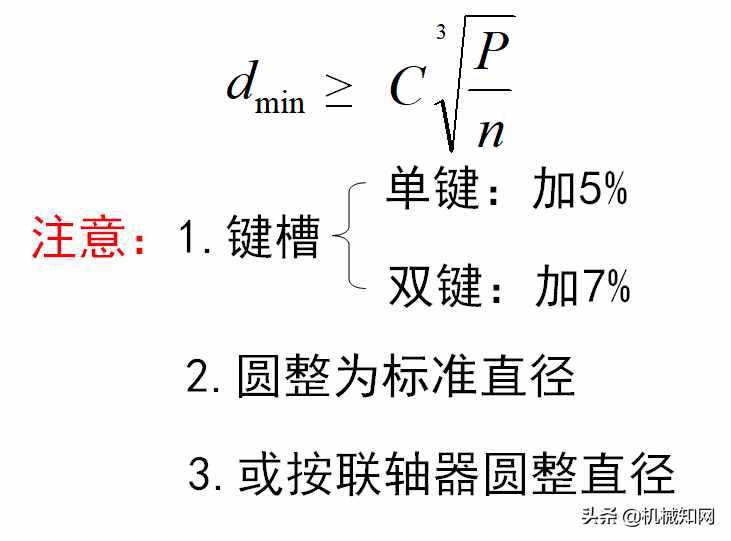

三、按轉矩初步計算軸的最小直徑

---
