穩壓器怎么用（穩壓器的使用規范）

這幾天我們都講述了穩壓電源的設計，而且使用家里的220v電網電源制作的，今天給大家分享一個用直流電實現穩壓效果的電路講解，這次設計出來的電源不但能夠產生正12v的穩定電壓而且還能夠產生負12v的穩壓電源設計，怎么樣還不錯吧，給大家一個通用電路，在使用的時候想產生多少伏的電壓就用多少伏的穩壓管就可以了。

先來了解一下我們的三端穩壓器

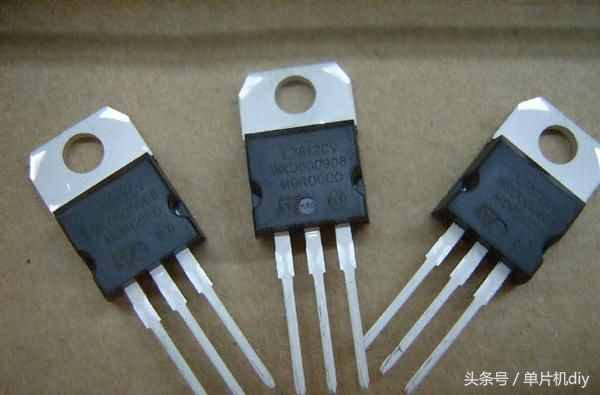

三端穩壓器

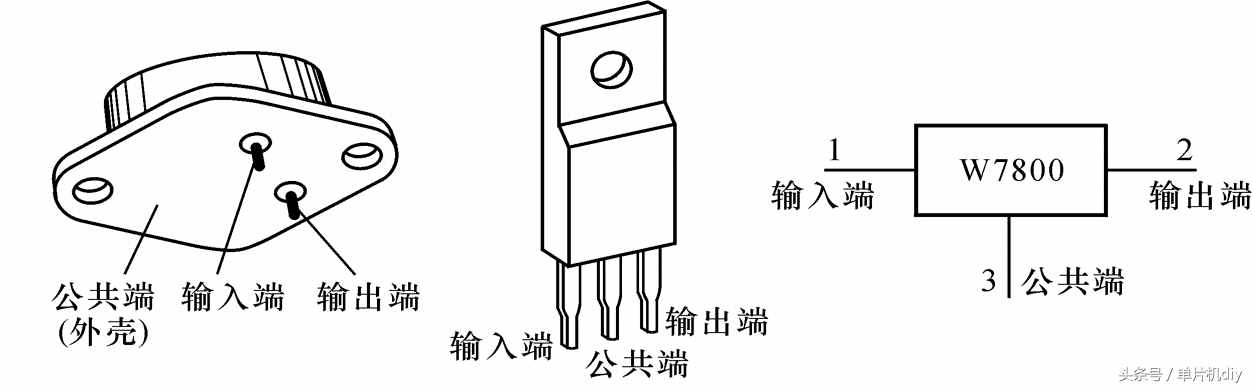

從左往右開始數第一個為帶金屬外殼的穩壓器，由于集電極的面積較大，因此能夠大功率的工作，第二個圖片是我們常見到的三端穩壓管的形狀，下面有三個輸出引腳，在圖中我們也能夠很清晰地看到各個引腳的功能，第三張圖片就是我們?cè)陔娐分幸姷降男问?，總之這三張圖片就是為了描述三端穩壓管三個引腳的功能。

三端穩壓管大體上可以分為兩大種分別為78xx系列還有79xx系列，其中前者使輸出穩定正電壓xx表示的穩定電壓數值，例如7805那就是5v的穩壓管，7812就是12v的穩壓管，79系列的也是如此但是穩定電壓的是負值，例如7905這里的輸出穩定電壓值就是負5v，7912這里的輸出穩定電壓值就是負12v。

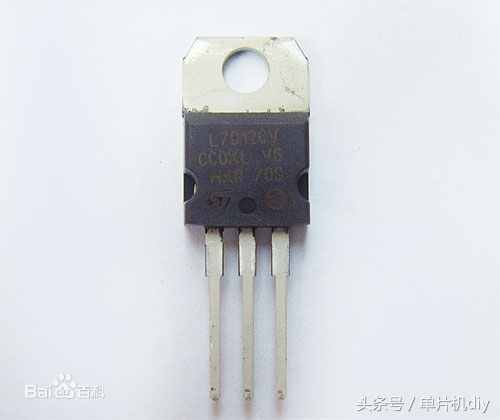

7812穩壓管

三端穩壓管的種類還是比較多的，一般在5-24v之間，像5V、6V、7V、8V、9V、10V、12V、15V、18V和24V都是我們?cè)陔娐吩O(shè)計中經常會用到的，負電壓也是如此，可以認為這兩個管子是互補對稱的。

那么三端穩壓管的通用電路是什么樣的呢？來看下常用原理圖

電路圖還是比較簡單的，我們可以很直觀的看到有電容CC0、還有三端穩壓管，這里的三端穩壓管選用幾伏的，那么輸出電壓就對應幾伏的，此外我們?cè)谶x用的時候，電容C1和C0都不宜過大，一般C1取0.33uf，C0取0.1uf，如果在設計的過程中材料急缺，沒有電容，不加也是可以的，但是輸出端的電壓波形不是很好，也是能夠?qū)崿F(xiàn)穩壓只是效果不好。

此外還要注意一下，由于三端穩壓管只能實現降壓穩壓，所以輸入電壓一定要大于輸出電壓，一般要高于輸出電壓2v左右，在2v-5v之間都是效果較好的，大家可以根據實際情況進行選擇。

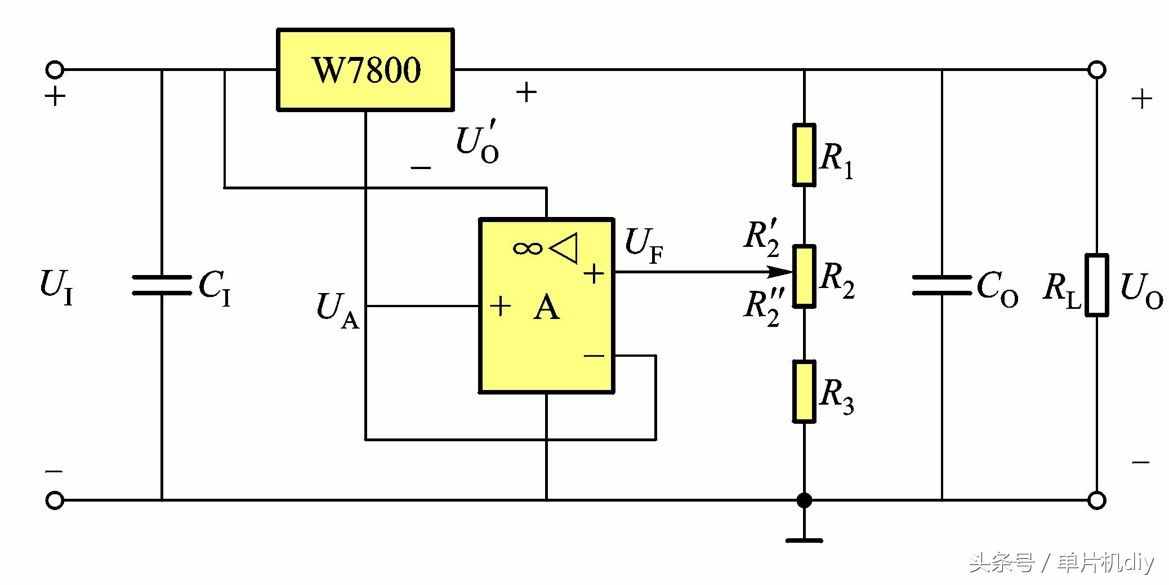

其實三端穩壓管不單單能夠?qū)崿F(xiàn)穩壓，也是可以實現輸出電壓可調的，但是最好還是不要這樣，如果實現沒有辦法，可以選擇這種方法，我也把原理圖分享給大家，大家可以參考一下。

輸出電壓公式為

---
