電動機星三角啟動（什么是電動機的星三角啟動？）

三相異步電動機在接線時，往往使用星三角啟動。那我們不禁要問了，為什么一定要用這種啟動方式呢？這樣的接法到底有什么好處呢？

星三角連接

星三角，又可寫做“Y-△連接”，由于其接法很像星形和三角形，故而得名。

星三角連接，實際上是兩種接線方式——星形連接和三角形連接。只不過二者經常被同時應用于電路中，所以常常連讀。

三角形連接，可以使電動機正常工作，此時電動機線圈兩端的電壓為380V。但是此時會出現一個問題，電動機在啟動時，會產生較大的啟動電流，且這種啟動電流，與電源電壓成正比。如果電源電壓為380V，此時產生的啟動電流，就會對電網造成沖擊（自家的斷路器、電線也受不了）。因此，就產生了星形連接。

星形連接時，電動機線圈兩端的電壓為三角形連接時的1/√3（根號3，打不出來），具體計算過程大家可以去網上查，即220V。但同樣的，星形連接時，電動機的功率，也只有原來的1/√3。

因此，常把星三角連接放在一起，在啟動時用星形連接，啟動后切換到三角形連接，使電動機可以正常啟動。

電動機接線柱

星三角的接線方式

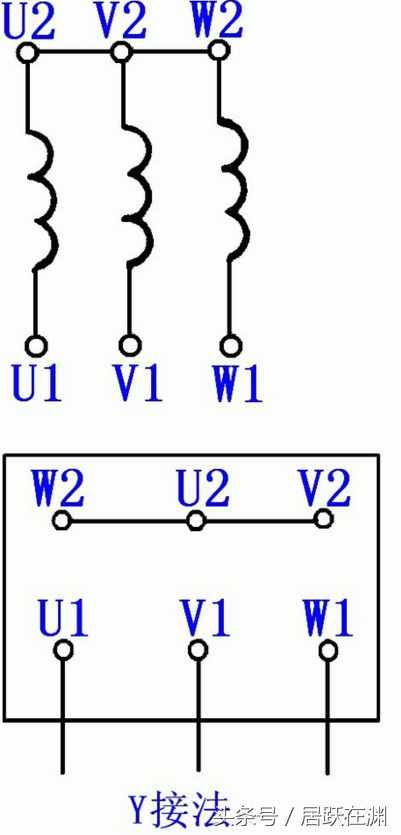

星形連接，是把三個線圈的末端接在一起，頂端連接電源。外形酷似一個星形（Y形）▼

在實際應用時，電動機共有6個接線柱，分別為U1,U2,V1,V2,W1,W2，接線時，將末端，即U2,V2,W2接在一起，U1,V1,W1連接電源即可▼

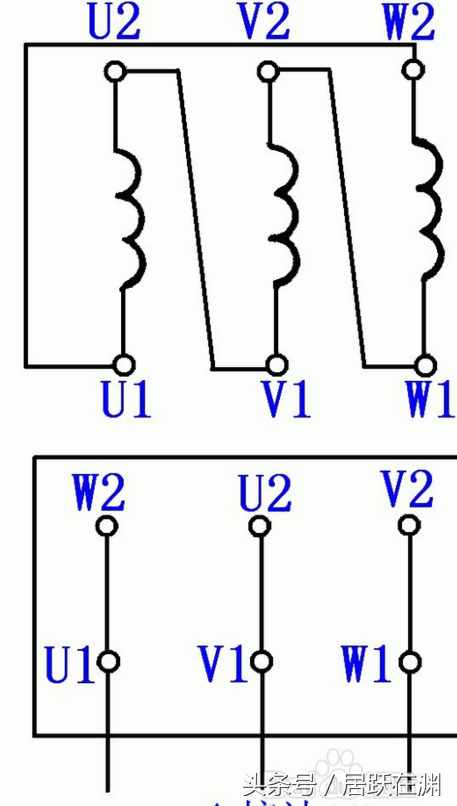

三角形連接，是將線圈的首尾相連，再在各個頂點處連接電源。外形酷似一個三角形（△）▼

在實際接線時，將電動機首尾，即U1-U2,V1-V2,W1-W2進行連接即可▼

上文中提到的，都是U1,V1,W1接入電源，如果變?yōu)閁2,V2,W2接入電源，則電動機的轉動方向與之前相反。

星三角啟動電路

解決了星形連接和三角形連接的接線方法，下一個問題，就是如何在電路中自動切換兩種連接。

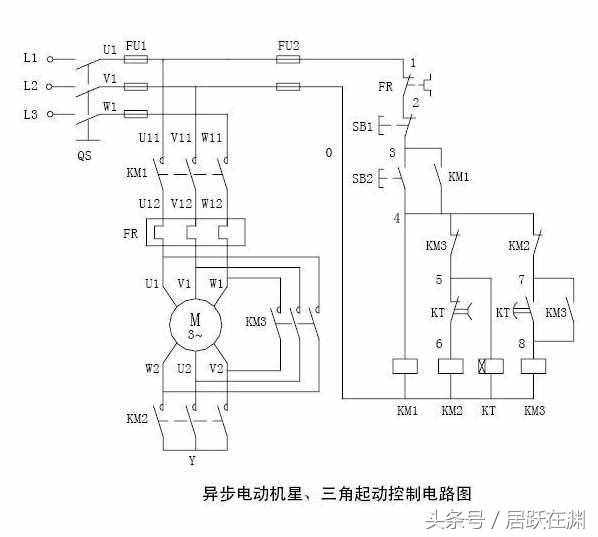

實現自動切換的電路如下▼

在這個電路中，接觸器KM2所在回路，為星形連接；接觸器KM3所在回路，為三角形連接。其中，進行自動切換的關鍵，是時間繼電器KT。

時間繼電器有一個特點，即線圈通電一段時間后（時間可調），自動將常閉觸點變?yōu)槌ｉ_觸點，常開觸點變?yōu)槌ｉ]觸點。

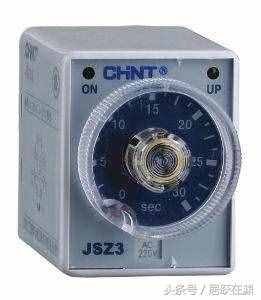

機械性時間繼電器，實際應用中常用電子型的，時間更精確

上圖中，閉合主開關QS，當我們按下啟動按鈕SB2后，線圈KM1通電，同時，接觸器常開觸點KM1閉合。此時，控制回路中的常開觸點KM1閉合，電路得以持續供電（自鎖）。

在接觸器線圈KM1通電的同時，接觸器線圈KM2和時間繼電器線圈KT也得電。時間繼電器線圈KT得電，則自動切換計時開始。接觸器線圈KM2得電，則接觸器常閉觸點KM2斷開，以免接觸器KM3發生故障，導致電路短路（互鎖）。同時，主回路中的接觸器常開觸點KM2閉合，電動機的Y形連接得電，電動機開始啟動。

電動機的啟動時間是固定的，因此只要將時間繼電器KT提前設置好就行了。經過一段時間后，電動機啟動正常，時間繼電器KT的設置時間完成，自動切換。

此時，時間繼電器常閉觸點KT斷開，接觸器線圈KM2失電，接觸器常開觸點KM2斷開，Y形連接失電，接觸器常閉觸點KM2閉合。

同時，時間繼電器常開觸點KT閉合，接觸器線圈KM3得電。同時，接觸器常閉觸點KM3斷開，以免接觸器KM2發生故障，導致電路短路（互鎖）。接觸器常開觸點KM3閉合，△連接得電，電動機開始正常工作。

---
