今天小編要和大家?guī)淼氖翘飙^1000和驍龍865這兩款處理器之間的對比區別，而目前天璣1000和驍龍865這兩款處理器也是目前使用頻率最高的，那么在性能上哪款處理器會更好呢?下面一起來看看吧。

天璣1000和驍龍865對比評測：

一、實測對比

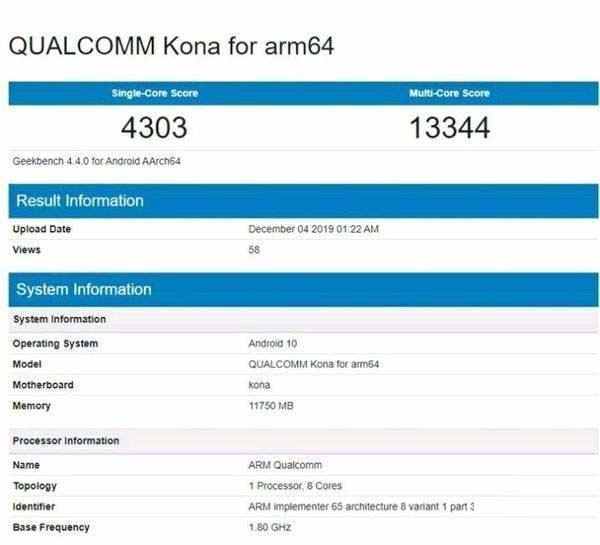

CPU方面：

單核性能驍龍865>天璣1000>麒麟995，多核性能天璣1000≥驍龍865>麒麟995。

GPU能耗比表

GPU：Adreno650性能最強、能耗比最好、核心面積最小。G77MC9主頻最高、性能與核心面積次之、能耗比未知(估計和麒麟995差不多)。G76MP16性能最低、能耗比還不錯、核心面積最大。

GPU的好壞一般從性能、能耗比和核心面積三個方面來衡量，目前來看，Adreno650在這三個指標上都處于領先地位。

同等性能下，Adreno650的能耗比比Adreno640提升了35%。高通的GPUppt還是很靠譜的，按照Adreno540到630能耗比提升17%的幅度來算，Adreno650的能耗比至少是192fps/w，這還是最差的可能，實際上，Adreno650的能耗比可以達到15fps/w甚至更高。

麒麟995的能耗比是：76÷8=183fps/w，但這個G76MP16的面積實在是太大了，可以說是移動soc歷史上規模最大的GPU之一，要知道同制程下Adreno630的面積甚至小于G76MP6。

天璣1000的性能介于兩者之間，G77MC9的核心面積明顯小于G76MP16這種史詩級大核，能耗比上，同性能下G77比G76節能30%，考慮到這個G77的主頻超過800MHz，因此我無法肯定它的能耗比具體是多少。不過可以預見，G77MC9的能耗比不會很差。

ISP、DSP、內存：865>天璣1000>995

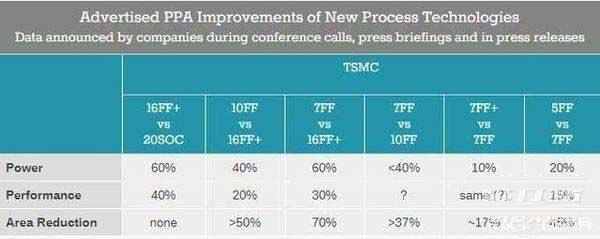

制程工藝

臺積電的三種7nm差距并不大

三者的制程一個是7nm，一個是7nmPLUS，一個是7nmEUV。名字雖不一樣但是它們都是7nm，2060s再nb也是60，它就是打不過2070。

即便是臺積電最理想的升級路線(實際上根本達不到)，7nmEUV在同架構同主頻的情況下也就比第一代節能15%，在比較正常的路線圖中，EUV帶來的節能效果只有10%。

簡單的說就是，三種工藝的差別非常小。

基帶：高通不得不外掛，聯發科和華為有價格優勢。

X55基帶很強，唯一的缺點就是塞不進soc去，因為毫米波組件太大了。

ISP、DSP、內存：

---
