傳感器種類大全（汽車發動機上常見的12個傳感器）

電控柴油發動機上的傳感器可謂五花八門，其中傳感器類型大致分為壓力傳感器、溫度傳感器、速度與位置傳感器這三類，今天就給給大家詳細介紹一下在柴油發動機上的各個傳感器的工作原理以及檢測標準。

01

曲軸位置傳感器/凸輪軸位置傳感器

結構：電磁式跟霍爾式兩種

功用：轉速傳感器采集柴油機轉速信號以便ECU計算循環供油量，還可提供曲軸位置信號以便ECU對噴油正時作出準確控制；輔助轉速傳感器用來作為轉速信號計算曲軸轉角的信號，進行判缸。

安裝位置：飛輪殼、風扇后邊。傳感器與信號盤間隙為0.5—5mm

同步狀態：同步信號博世國三為48，博世EDC17國四系統為30。

工作電壓：電磁式?jīng)]有工作電壓，電阻為860歐姆左右。霍爾式有工作電壓三線分別是5V、信號、地線。

故障現象：不好啟動 冒白煙 動力不足 報ECU修復故障泄壓閥打開（一般都是信號盤有跳動 、修理工更換信號盤不標準）啟動不了

02

水溫傳感器

結構：負溫度系數的熱敏電阻，其使用范圍為40-130°C 功用：通過測量冷卻液的溫度來指出發動機的溫度，冷卻液溫度信號可用于冷起動及風扇控制等，主要用于測量發動機冷卻的溫度，從而進一步精確控制燃油噴射量 。

安裝位置：冷卻液溫度傳感器安裝在冷卻液循環回路上

工作電壓：兩線一根是5V信號電壓，另一根是地線

水溫傳感器信號異?？蓪Πl(fā)動機工作狀況造成：

產生的低溫信號可使ECU認為使冷起動加濃工況，噴油加大，造成混合氣過濃，發動機產生燃燒不完全，功率降低狀況。

產生的高溫信號可使ECU認為發動機已高溫，限油降低發動機的轉速。

溫度超過100度車會熄火或者限速1500轉

斷缸測試、加速測試、高壓測試都需要溫度達到75度以上

電子風扇工作需要溫度到85到93之間

進氣預熱需要水溫信號。后處理系統噴射前提、EGR工作也需要溫度到達70度以上。

03

增壓（進氣）壓力傳感器

結構：半導體壓敏電阻式壓力傳感器

功用：計算空氣量，用來控制空燃比和負溫度細數的熱敏電阻，從而進一步精確控制燃油噴射量， 增壓壓力傳感器用于測量進氣歧管內的絕對壓力。發動機的進氣量是由進氣壓力和發動機轉速決定的。博世LDF6T型的傳感器集成立壓力傳感器和溫度傳感器。

安裝位置：增壓壓力傳感器通常安裝在渦輪增壓器之后。

進氣壓力損壞導致動力不足、白煙、黑煙

怎樣判定進氣量不足“看數據”一般來說六缸機進氣量空車加油最大為1200Hpa=120Kpa 爬坡或者重車行駛時最大為2600Hpa=260Kpa左右進氣壓力傳感器是ECU計算噴油量大小的重要依據信號異常：高電壓值信號，可使ECU認為保證混合比加大噴油量，產生發動機無力冒黑煙，當超過極限時ECU突然斷電停油。低電壓值信號可使ECU減少噴油量發動機無力。

04

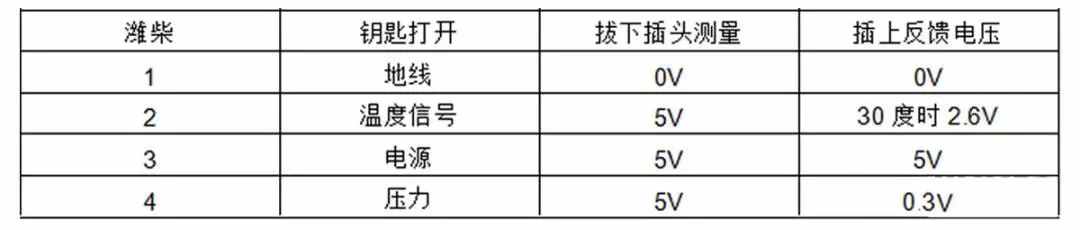

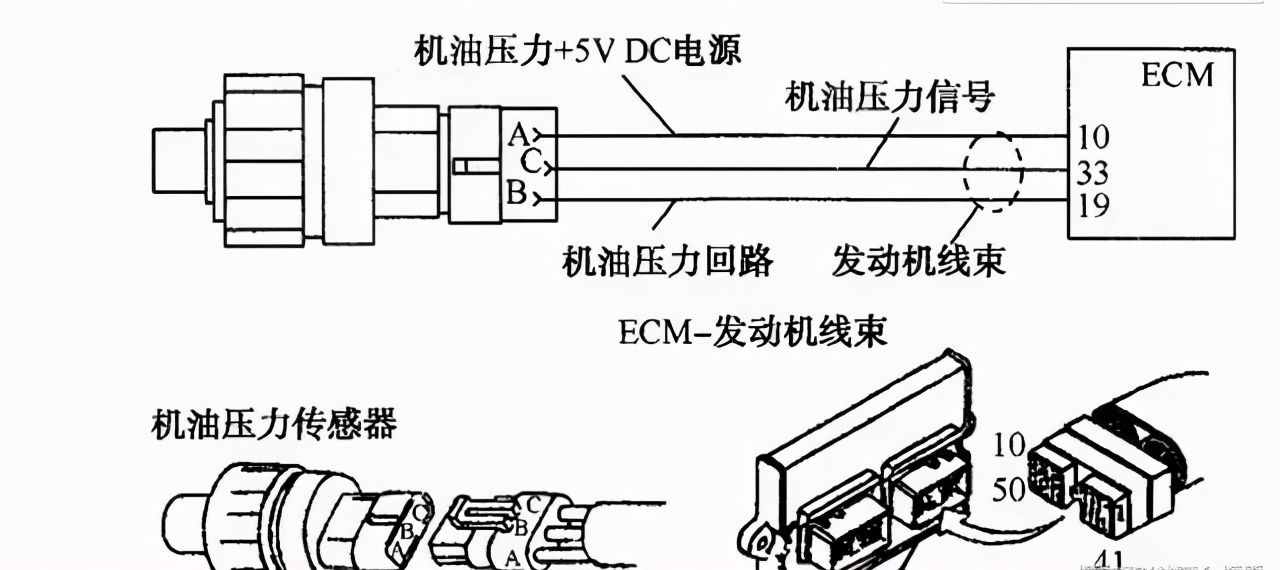

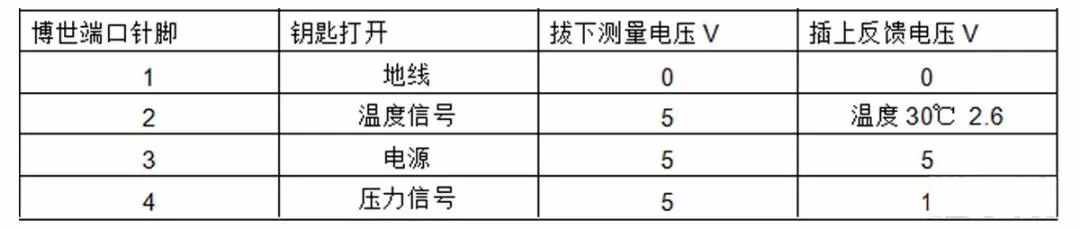

機油壓力溫度傳感器

結構：半導體壓敏電阻式壓力傳感器及負溫度細數的熱敏電阻

功用:用于向發動機控制單元提供發動機的機油溫度，特別是在寒冷氣溫狀態下。機油壓力傳感器安裝在機油泵之后，用于測量機油壓力并將這個信號傳給電控單元（ECU）。

位置：主機油管上 ，發動機機體油道處

限速1600到2000轉左右，機油壓力低會導致熄火

05

共軌壓力傳感器

結構：壓阻式高壓傳感器，最高頻率在1KHz，最大工作軌壓：1600bar

功用：實時測定共軌管中的實際壓力信號并反饋給ECU，增減調節油壓 ，軌壓傳感器是用來測量高壓共軌系統中共軌管內的實際壓力。共軌壓力傳感器將壓力值轉換為電壓信號給電控單元（ECU）， 以實現燃油壓力的閉環控制。

安裝位置：共軌管上

軌壓傳感器損壞會導致 軌壓超高 、泄壓閥打開限速1700轉

EDC16C39/ECD17C55電腦版軌壓傳感器損壞不能著車

06

燃油溫度傳感器

原理跟水溫一樣，燃油溫度高會導致熄火或者限速。

電裝系統一般安裝在回油管上、博士一般安裝在濾芯上邊有一部分沒有裝、德爾福安裝在油泵上、單體泵裝在油泵上邊。

07

冷卻水位傳感器

同油門位置遠程油門、風扇轉速共用5V電壓和地線；

康明斯系統專用3線，損壞會導致加油緩慢、加不上油、限速。

08

機油液位傳感器

作用：檢測油底殼是否有油，提供警示信息。沒有工作電壓

原理：熱敏電阻式，停機時測量。EECU每間隔15s在75s內送200mA電流，金屬絲發熱，燃油量的多少決定了金屬絲散熱程度，從而影響金屬絲的電阻，以此確定機油油量。

09

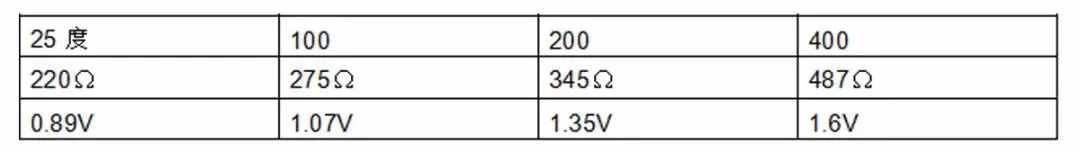

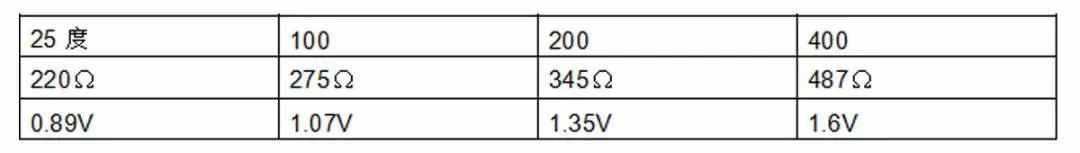

排氣管溫度傳感器

不同車型所裝配的不一樣：

信號工作電壓9V和地線，檢測排氣溫度反饋至ECU，用于控制SCR后處理系統的起噴時間。

10

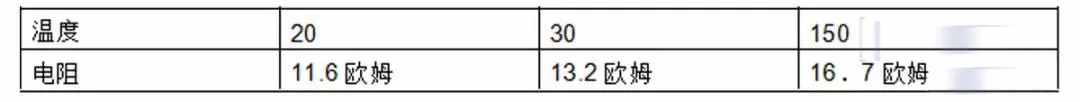

尿素箱液位溫度傳感器

安裝與尿素箱上，能夠監測尿素溶液溫度，能夠通過發動機熱水對尿素溶液加熱，能夠監測液位高度，滿液位和零液位、空罐時向ECU發出報警信號。

溫度：

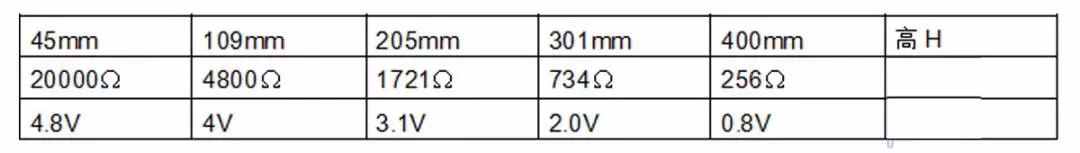

液位：

11

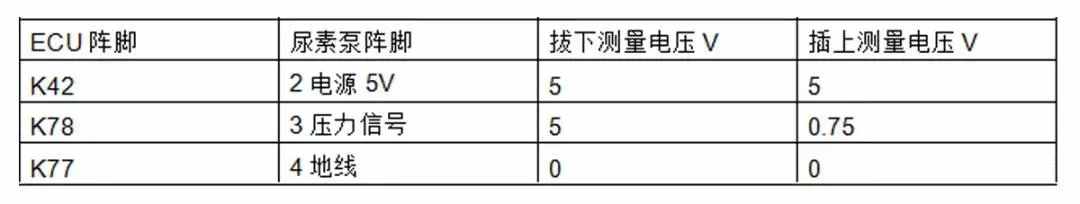

尿素壓力傳感器

錫柴、濰柴博士.安裝在尿素泵里邊,作用檢測尿素壓力的高低.

損壞會導致不噴尿素、降動力、軌壓失效泄壓閥打開

12

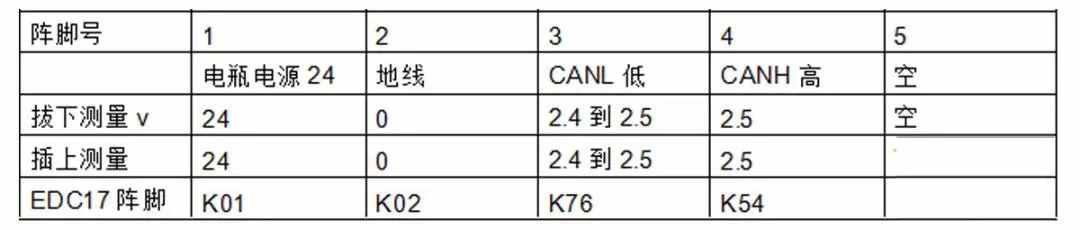

NOX傳感器

作用就是檢測尾氣中有毒氣體NOX的排放值。

損壞會導致：不燒尿素 不能加油 動力不足 CAN線通訊失敗

NOX傳感器分兩種 一種博士 另一種康明斯

探頭工作最高溫度—40到800

13

故障案例

下面以機油壓力溫度傳感器為例，給大家講解因發動機傳感器故障導致的車輛限扭，及其排查步驟。

01

限扭表現

行車中，油門加到最大，轉速表最高轉速只能到1300轉，熄火重新啟動，故障依舊，發動機指示燈亮，進入跛行回家模式。

02

排查過程

用金扳手A60N診斷儀檢測，有傳感器供電模塊1故障，該故障為當前故障無法清除；

根據維修經驗，用金扳手A60N診斷儀讀取了車輛數據流，進行分析排查，發動機EDC7UC1供電模塊1輸出5V電源，所對應的傳感器為機油壓力溫度傳感器、進氣溫度壓力傳感器；

動車輛讀取數據流判斷，機油壓力及進氣壓力溫度傳感器的信號電壓不正常，熄火斷電拔掉進氣壓力機 機油壓力溫度傳感器線束接頭上點測量，電壓均為5V電壓，電壓正常。

此時可以排除ECU及線束故障，基本斷定為某一個傳感器本身損壞所致，通過對傳感器線束交替斷開測量，機油壓力溫度傳感器損壞使ECU對發動機保護，限轉速，開啟車輛跛行回家模式，更換傳感器，故障排除。

---
