自制無線網卡天線（WIFI無線網卡菱形天線制作）

一、天線概述

雙菱天線是最容易制作的，而且是增益較高的一種定向天線。材料也很容易收集，初學者很容易就能制作成功，而且增強的無線信號效果讓人很有成就感，更能激發大家對DIY的信心和興趣。

二、材料收集以及工具準備

型號為mil-c-17 RG-316 50Ω的鍍銀特氟龍高溫線準備5M，估計10元/米。

橫截面積為5mm的銅線(這個可以從電力線里面剝出來，但是橫截面積要符合)估計4元/米。

準備的部分材料

塑料管，外徑9mm、內徑7mm，長6cm 要求高度長度標準，可以用空調機銅管

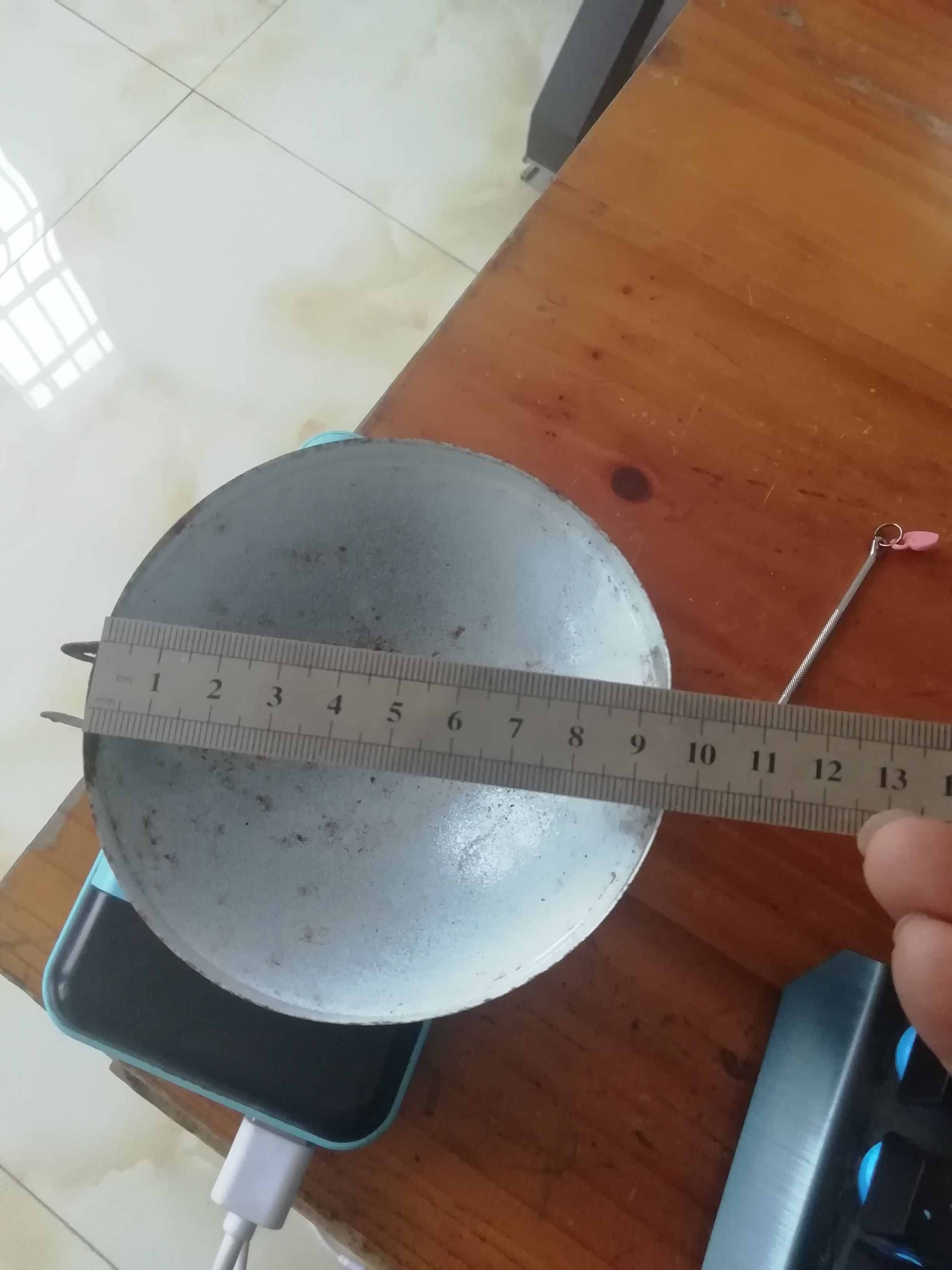

反射板報廢的安全燈罩，外徑100mm x 高 50mm

不銹鋼碗或者圓弧狀的做反手板

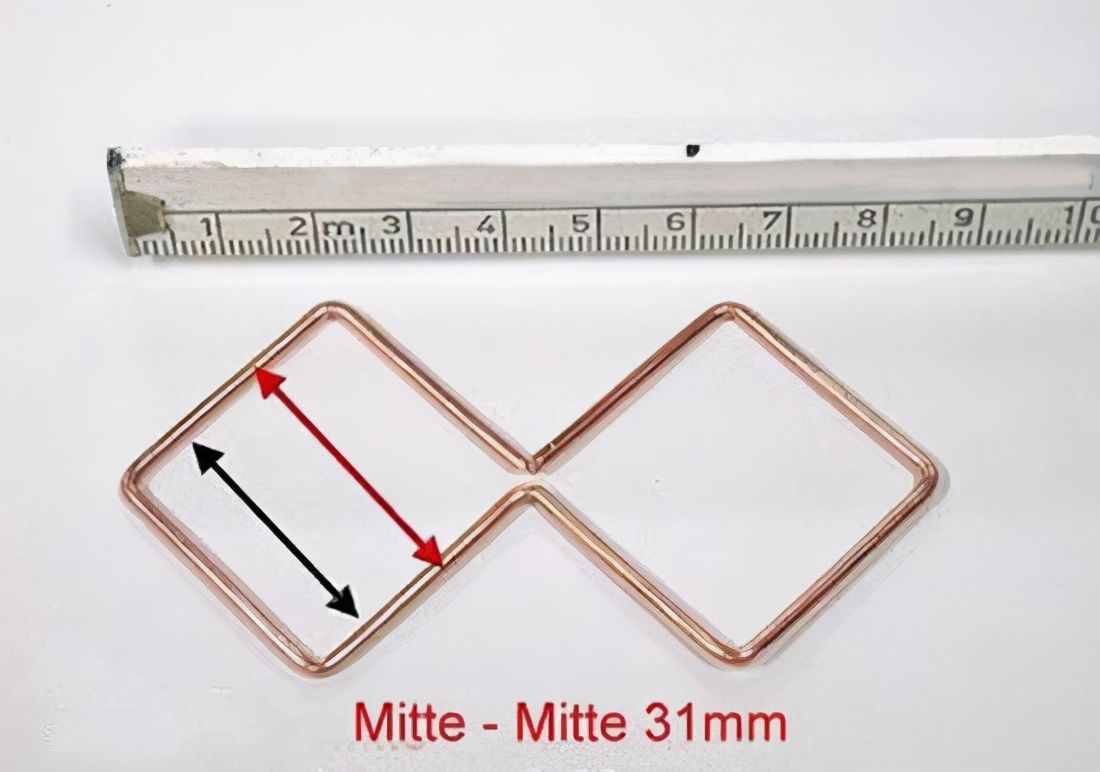

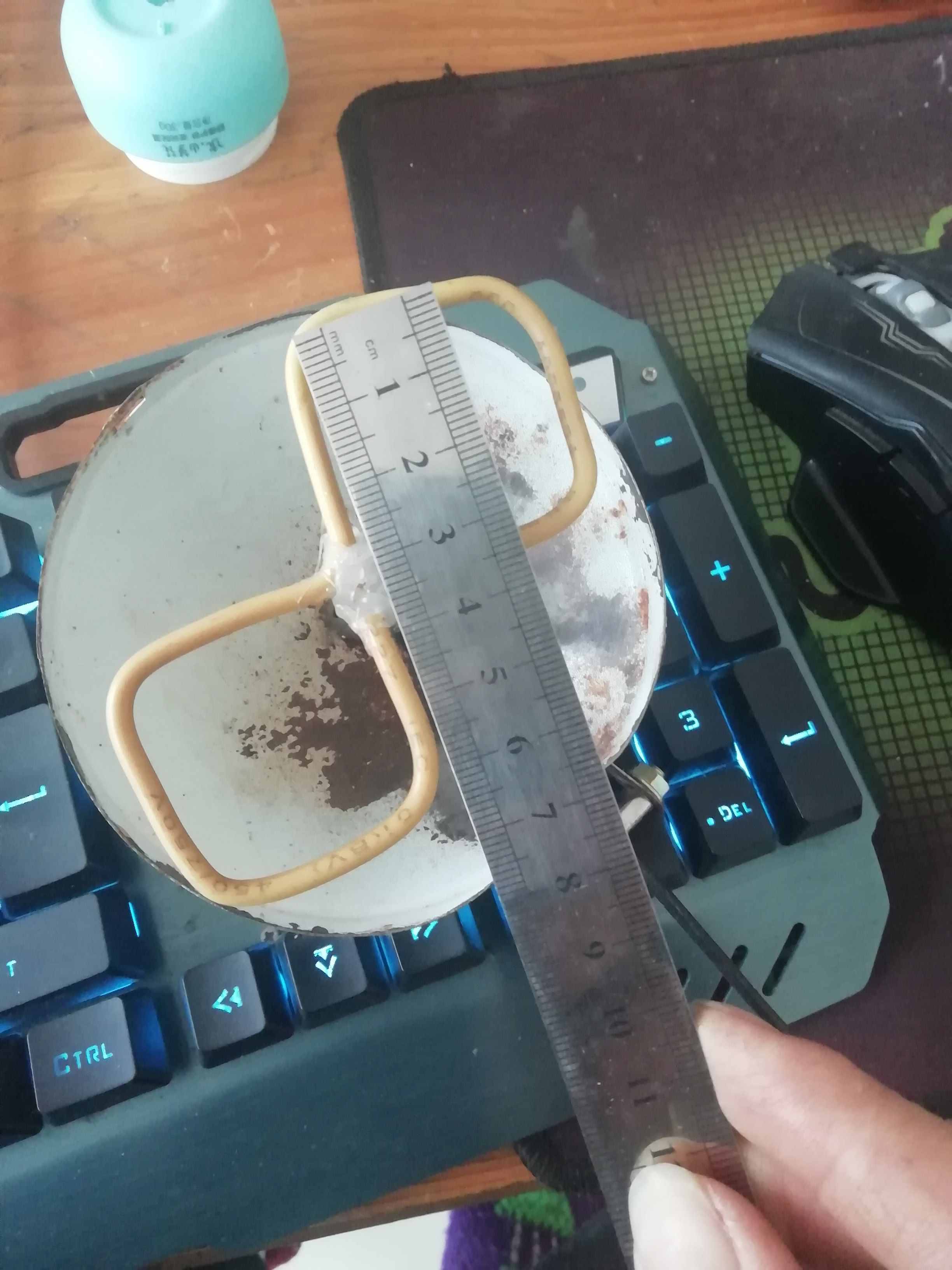

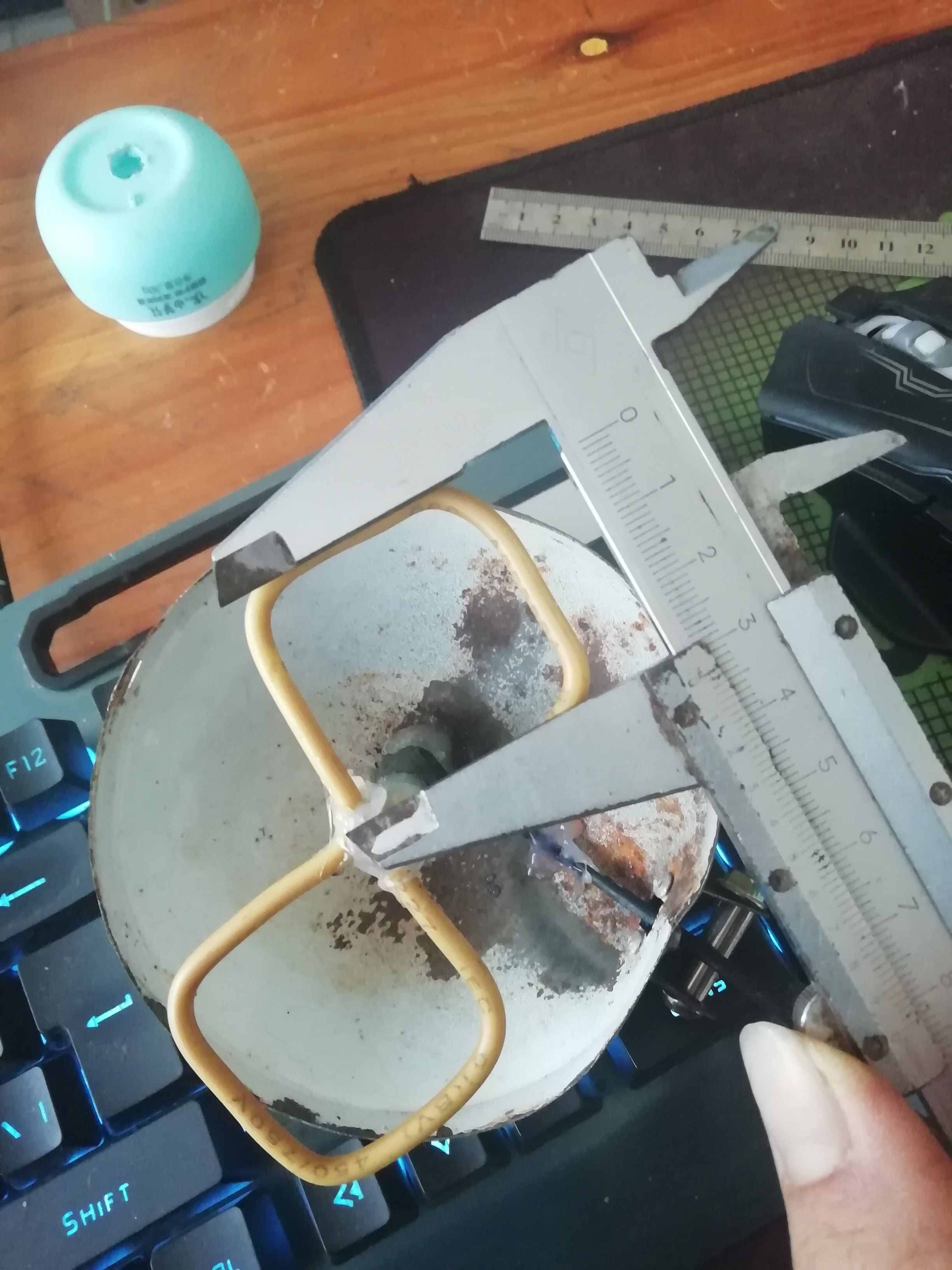

菱形角度尺寸為1cm 對折 長度

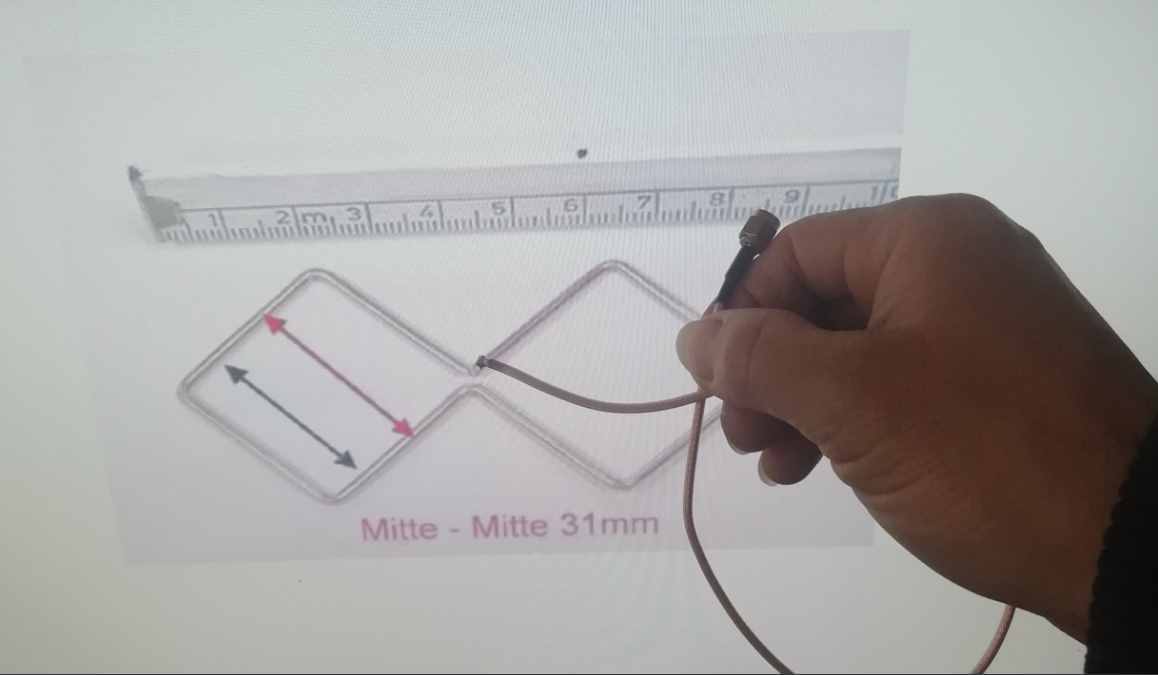

制作 饋線中線線直接焊機到一端的菱形接口上面，兩邊不能相碰，

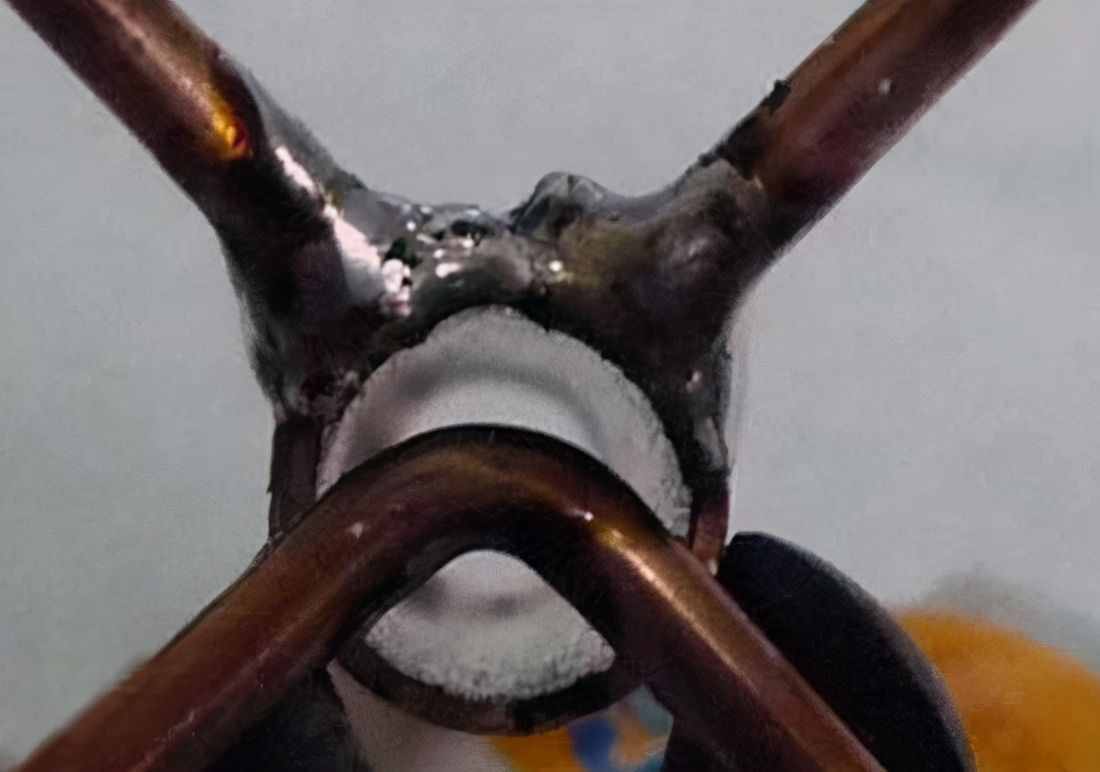

我指的位置用電烙鐵焊接中線線，饋線，外面的抗干擾線撥開不要相碰就可以

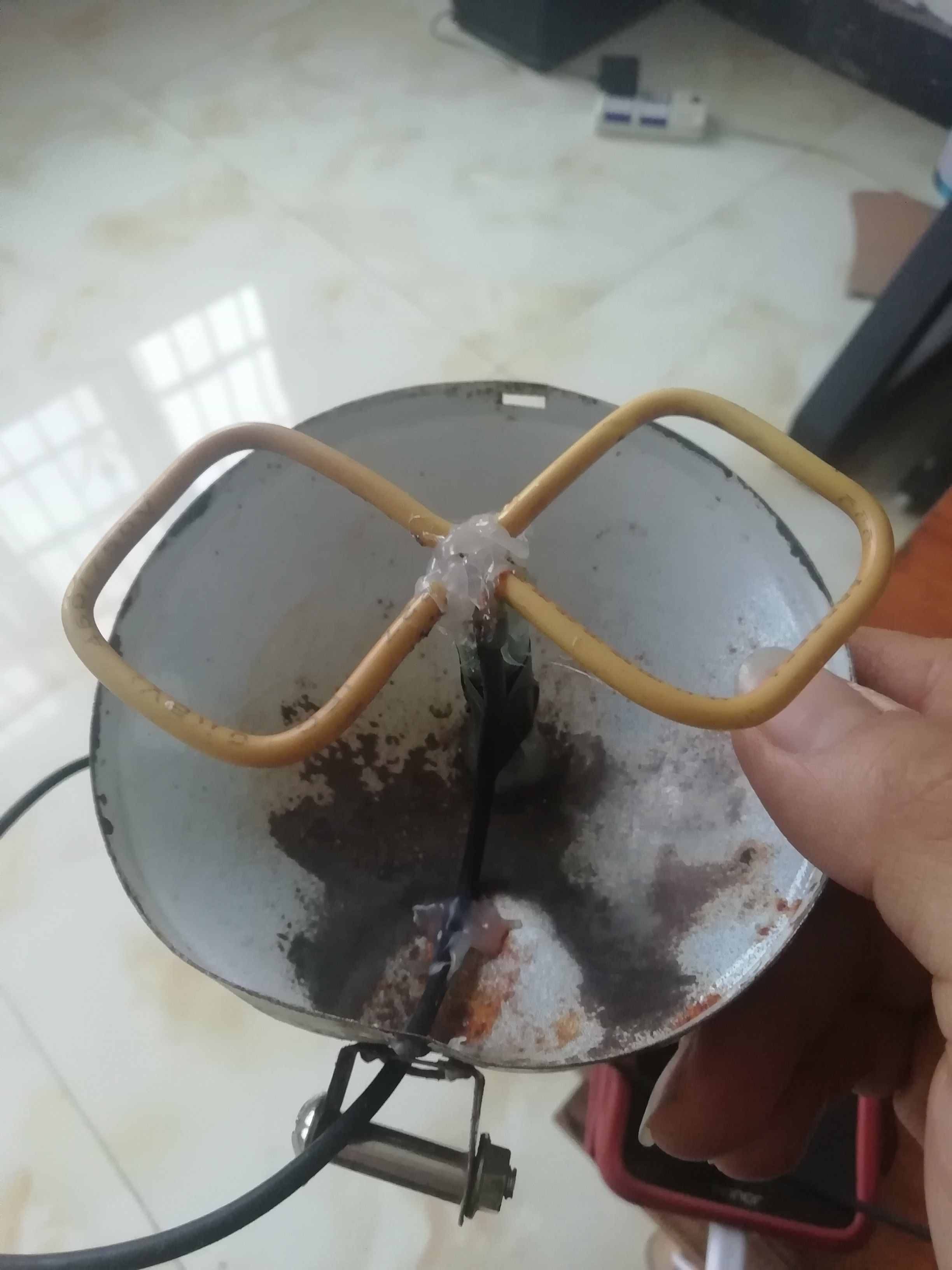

在燈罩圓弧底打個空用螺絲扭緊中線的支撐點，菱形天線用熱熔膠固定就可以了

這樣就做成功了，大家可以試試

---
