3842開關電源維修（開關電源的保護電路部分）

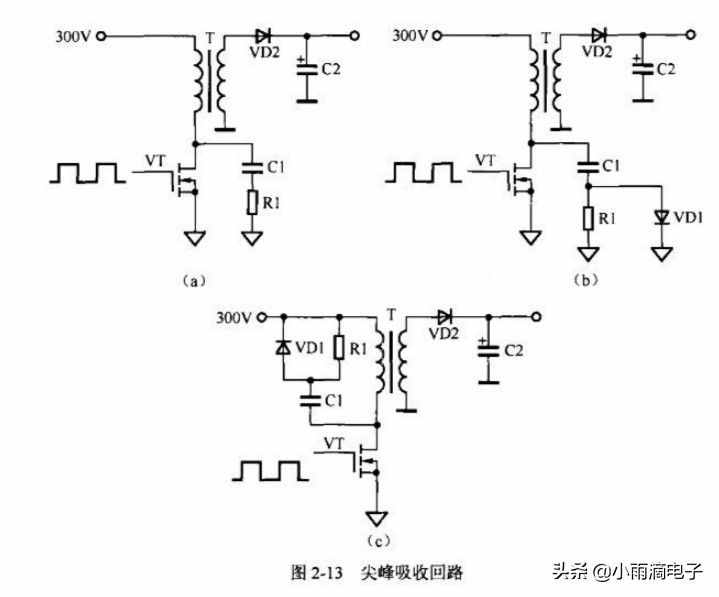

尖峰吸收回路主要處理不穩定的市電300v。
由于開關變壓器是感性器件，所以，在開關管截止瞬間，其集電極上將產生尖峰極高的反峰值電壓，容易導致開關管過壓損壞。
開關管 VT 截止瞬間，其集電極上產生的反峰值電壓CR1 構成充電回路，充電電流使尖峰電壓被抑制在一定范圍內，以免開關管被擊穿。
當C1 充電結束后，C1 通過開關變壓器 T的一次繞組、300V， 濾波電容 C地、R1 構成放電回路。因此，當 R1 取值小時，雖然利于尖峰電壓的吸收，但增大了開關管的開啟損耗；當R1取值大時，雖然降低了開關管的開高損耗，但降低了尖峰電壓的吸收。
過壓保護電路為避免因各種原因引起的輸出電壓升高，而造成負載電路的元器件損壞，一般都設置過壓保護電路。方法有多種，有在輸出電壓和地之間并聯晶閘管（SCR）的，一旦電壓取樣電路檢測到輸出電壓升高，就會觸發晶閘管通，起到過壓保護的功能；也可以在檢測到輸出電壓升高時，直接控制開關管的振蕩過程，使開關電源停止工作。

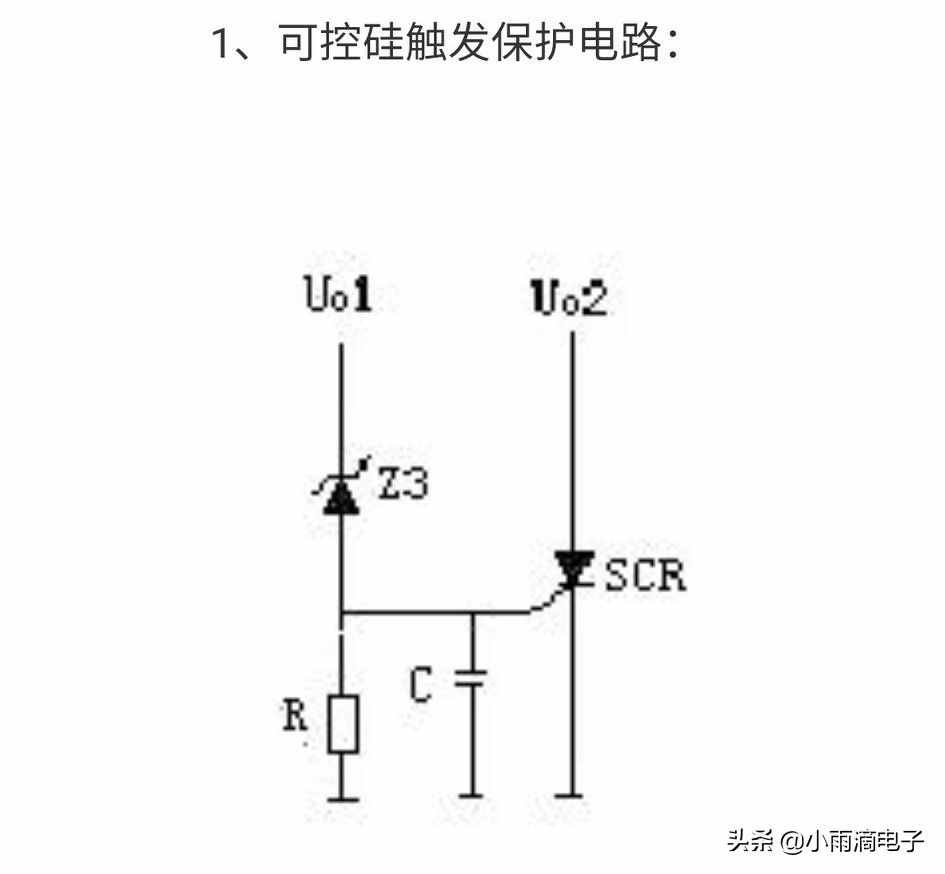

當Uo1輸出升高，穩壓管(Z3)擊穿導通，可控硅（SCR1）的控制端得到觸發電壓，因此可控硅導通。Uo2電壓對地短路，過流保護電路或短路保護電路就會工作，停止整個電源電路的工作。當輸出過壓現象排除，可控硅的控制端觸發電壓通過R對地泄放，可控硅恢復斷開狀態。
光電耦合保護電路
為了避免開關管因負載短路或過重而使開關管過流損壞，開關電源必須具有過流保護功能。最簡單的過流保護措施是在線路中串入保險管。
另外，在整流電路中常接有限流電阻，阻值為幾歐，能起一定的限流作用。

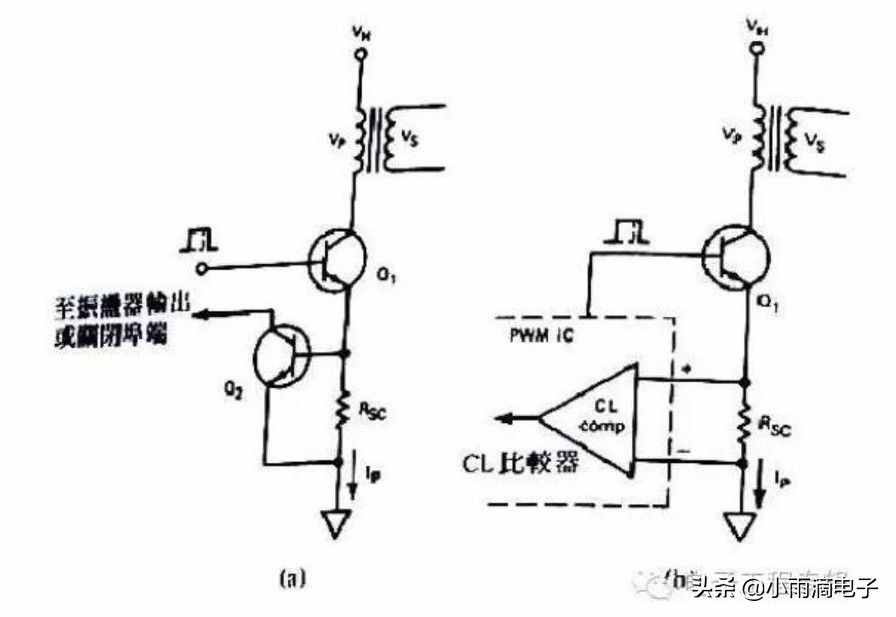

還有一種比較有效的過流保護方法，是在開關調整管的發射極（對三極管而言）或源極
(對場效應管而言)串接一只過流檢測小電阻，一旦由某種原因引起飽和時的電流過大，則過流檢測電阻上的壓降增大，從而觸發保護電路，使開關管基極上的驅動脈沖消失或調整驅動脈沖的脈寬，使開關管的導通時間下降，達到過流保護的目的。
開關電源一般在開機瞬間，由于穩壓電路還沒有完全進入工作狀態，開關管將處于失控狀態，極易因關斷損耗大或過激勵而損壞。為此，一些開關電源中設有軟啟動電路，其作用是在每次開機時，限制激勵脈沖導通時間不至于過長，并使穩壓電路迅速進入工作狀態。有些電源控制芯片中集成有軟啟動電路，有些開關電源則在外部專設有軟啟動電路。

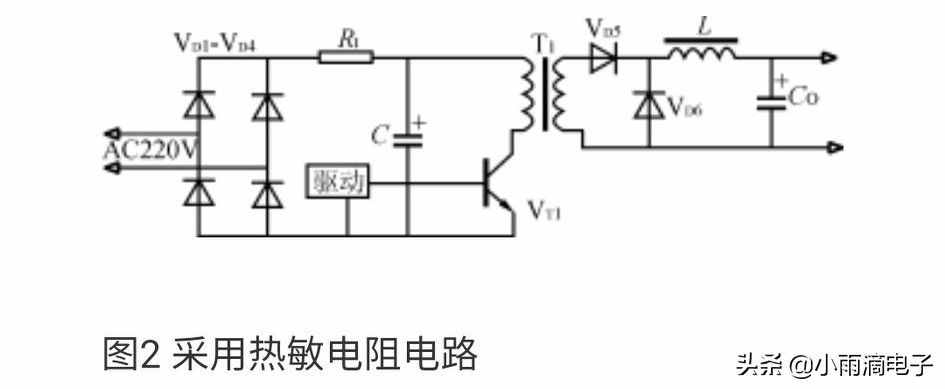

它利用熱敏電阻的Rt的負溫度系數特性，在電源接通瞬間，熱敏電阻的阻值較大，達到限制沖擊電流的作用；當熱敏電阻流過較大電流時，電阻發熱而使其阻值變小，電路處于正常工作狀態。
采用熱敏電阻防止沖擊電流一般適用于小功率開關電源，由于熱敏電阻的熱慣性，重新恢復高阻需要時間，故對于電源斷電后又需要很快接通的情況，有時起不到限流作用。

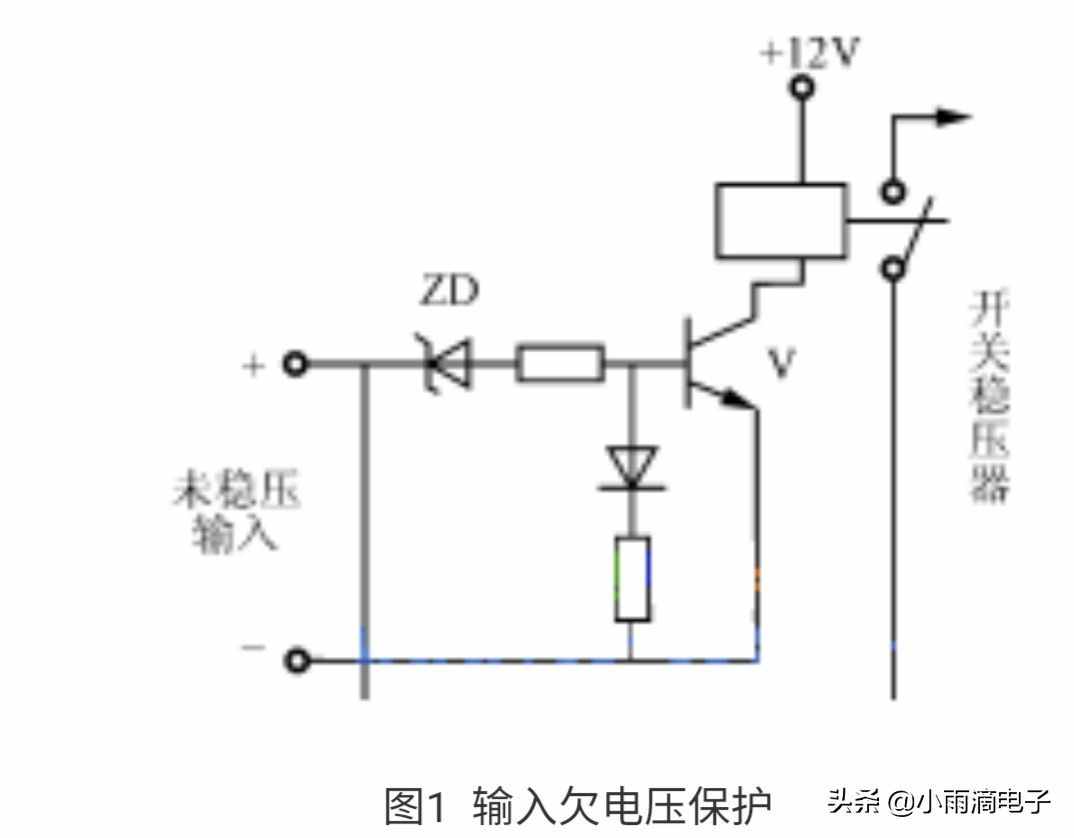

欠壓保護電路當市電電壓過低時，將引起激勵脈沖幅度不足，導致開關管因開啟損耗大而損壞，因此,有些開關電源設置了欠壓保護電路。例如，開關電源控制芯片 UC3842 在其內部就設置了欠壓保護電路。
電壓過低，ZD不導通，開關穩壓器不工作.

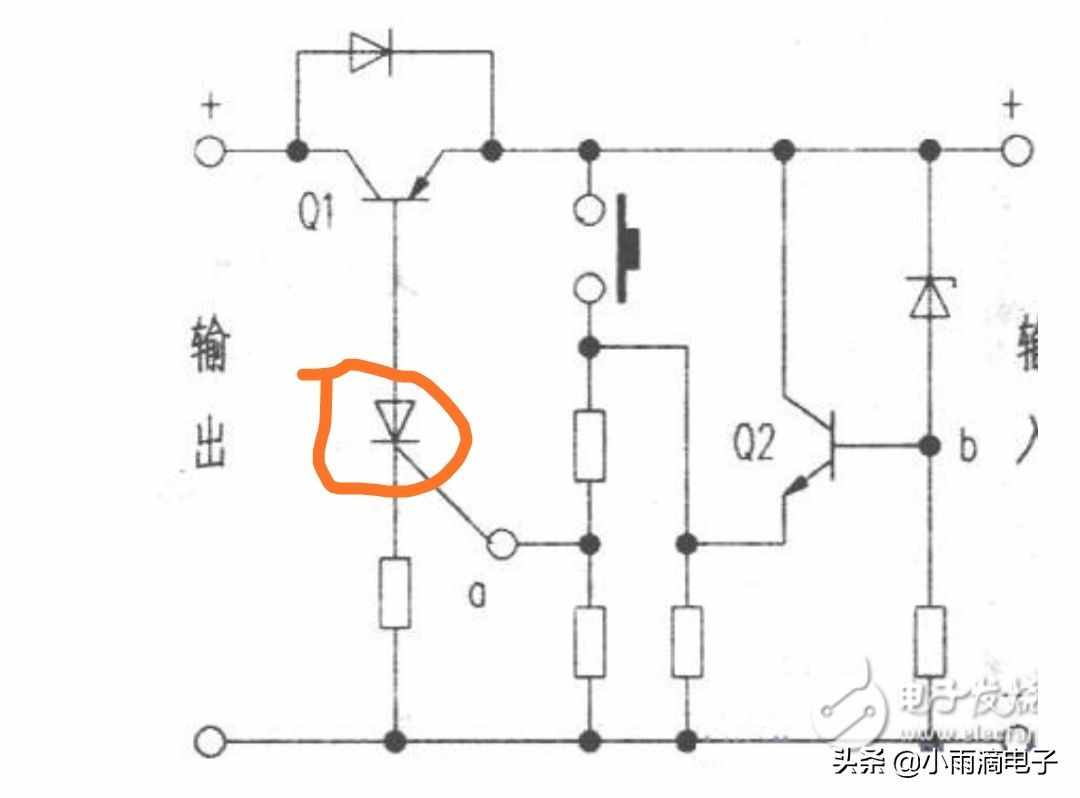

b點點位下降－>a點電壓下降－>晶閘管不導通－>Q1截止－>電路不工作。
