目前大家應該是對工程圖紙?jiān)趺纯矗üさ匦氯巳绾慰炊畧D紙）比較感興趣的，所以今天好房網小編CC就來為大家整理了一些關于工程圖紙?jiān)趺纯矗üさ匦氯巳绾慰炊畧D紙）方面的相關知識來分享給大家，希望大家會喜歡哦。

在我們查看施工圖時，必須抓住每張圖紙中的關鍵，只有掌握住關鍵，才能抓住要害，少出差錯。如果你不會看施工圖紙，下面就有施工老師傅教你看圖技巧，一般應抓住以下幾個方面。

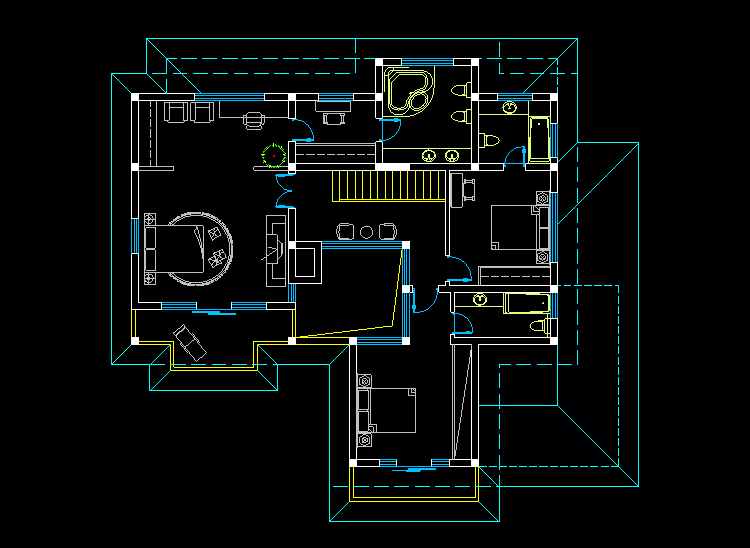

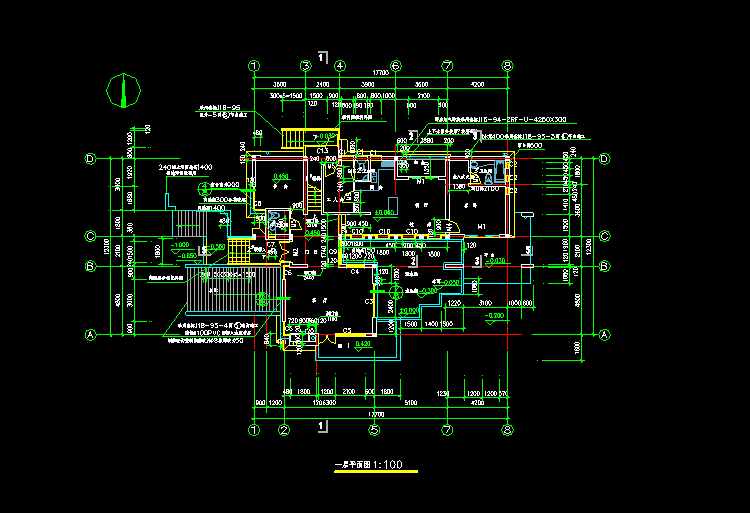

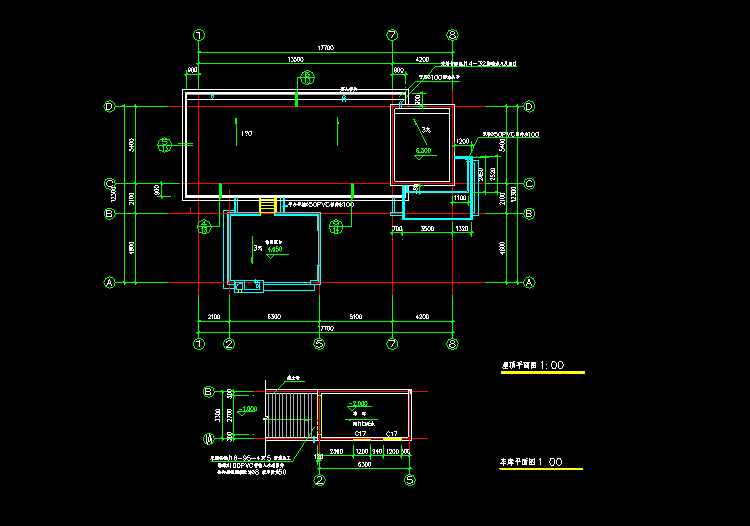

一、 平面圖

門在平面圖中有開啟方向，而窗則沒有開啟方向，必須查大樣圖才能確定。

必須弄清軸線在墻上是正中還是偏中，哪一層是正中，哪一層是偏中，才不會造成軸線錯誤，以免錯把所有的軸線都當成中線。

房屋的朝向必須弄清楚，圖上若有指北針，以指北針為準，無指北針的以總平面圖和總說明上的朝向?yàn)闇?zhǔn)。一般建筑物的平面圖中，應符合上北下南、左西右東的規律。

對在每一軸線、每一部位的墻厚也要仔細查對清楚，如哪道墻是一磚，哪道墻是半磚厚，絕對不能弄錯。

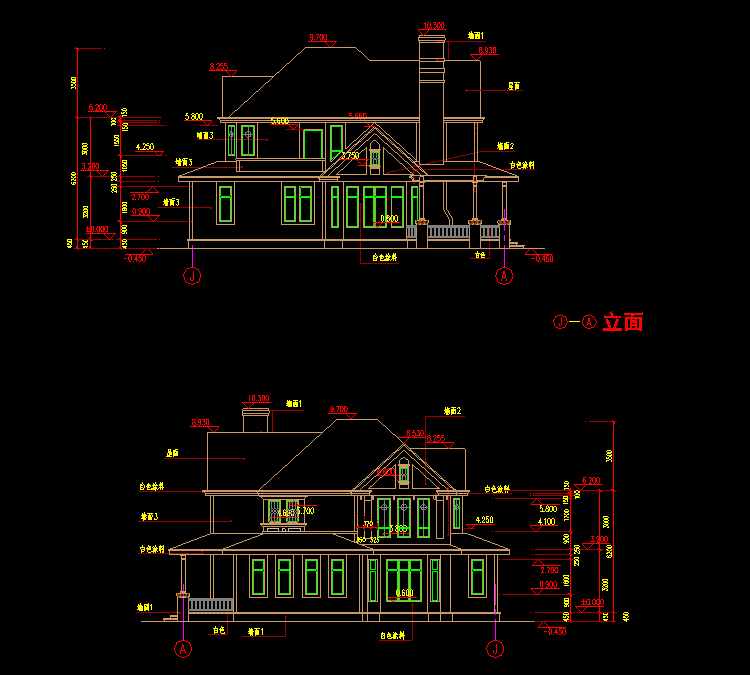

二、立面圖

必須掌握門窗洞口的標高尺寸，以便在立皮數桿和預留窗臺時不致發生錯誤。

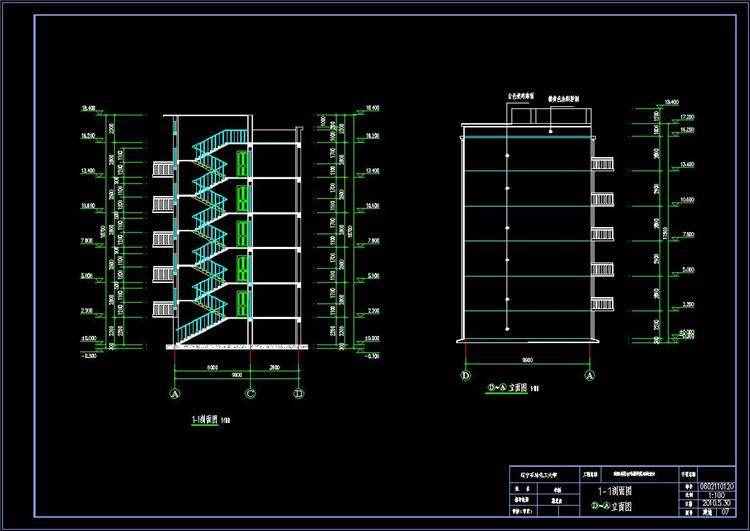

三、剖面圖

主要掌握樓層標高、屋頂標高。有的還要通過剖面圖掌握室內洞口、內門標高、樓地面做法、屋面保溫和防水做法等。

四、結構圖

主要掌握基礎、墻、梁、柱、板、屋蓋系統的設計要求、具體尺寸、位置、相互間的銜接關系以及所用的材料等。

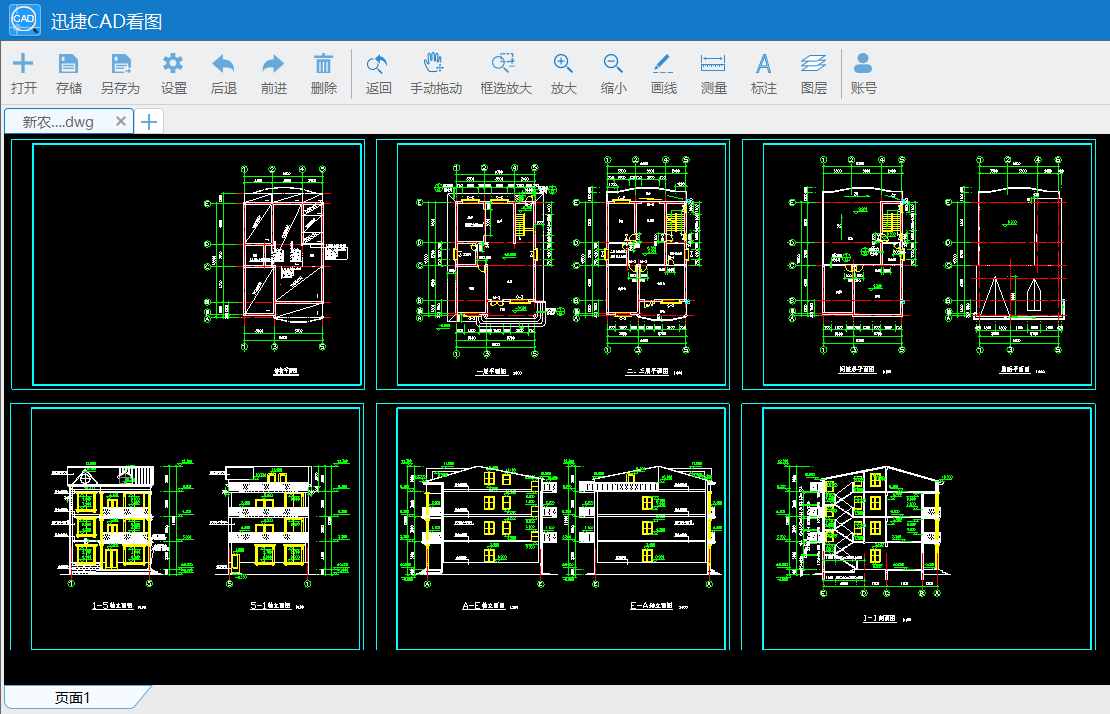

學會了查看施工圖的技巧，那么接下來就去要實踐，查看CAD圖紙，這里使用的是迅捷CAD看圖軟件，免費查看圖紙，還能對圖紙進行標注等功能。

---
