全站儀坐標放樣（全站儀坐標）

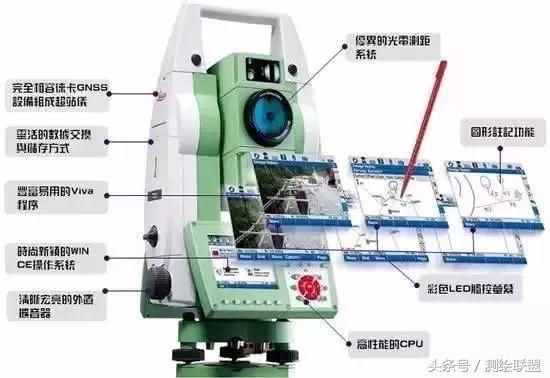

作為建筑施工測量員，想必大家常用測量工具除了經緯儀、水準儀、當然還有全站儀。全站儀坐標放樣步驟、 全站儀如何坐標放樣？對于一些剛剛學習測量員來說，確實有點一頭霧水，下面和小編一起來學習吧。（如有不足之處望老師傅多多指教）

儀器調水平同經緯儀（忽略），開機后目鏡轉360度使垂直過“0”。

按MENU菜單進入模式。

按F2：測量程序。

按S?O。

按F3坐標放樣，選擇一個文件（按F4跳過）。

按F1輸入測站點，按F4（坐標提示）依次輸入：N（X）、E（Y）、Z（忽略），全部輸完按ENT（回車）。

按F2后依次輸入后視點：按F4（坐標）后桌面顯示：輸入N（X）、E（Y）坐標值后照準棱鏡后（儀器中發出聲響）然后按F3（是）確定后進入坐標放樣模式。

按F3放樣點：顯示放樣點名按F3（坐標）桌面顯示：N（X）、E（Y）、Z（忽略）依次輸入N、E的坐標值，按ENT（回車）。

照準棱鏡，按F4繼續，當d HR（顯示數值歸零后）表明放樣方向正確。

按F2（距離）鍵HD：實測的水平距離dHD：對準放樣點尚差的水平距離。

1按F1進行精測。d HR、dHD、dZ均為0時，則放樣點的測設已經完成。

1按F4繼續下一個點的放樣。

注：上述測量由建設方提供二點坐標后使用的測量方法，如出現二點間有障礙物后無法施測，操作方法可采用后方交會法施測。

后方交會法

同基本操作5。

按F2新點，顯示F1：極坐標F2：后方交會法。

按F2（后方交會法）鍵。選擇一個文件，按ENT回車健確認，繼續回車確認按F1鍵，再回車確認。

輸入已知點A，按F4（是）進入棱鏡高輸入（忽略），按ENT回車確認，照準已知點A，按F1（測量）鍵，進入已知點B的輸入。

對已知點B的輸入，同上5，則顯示后方交會殘差。

按F4（計算）鍵，顯示新點坐標。

---
